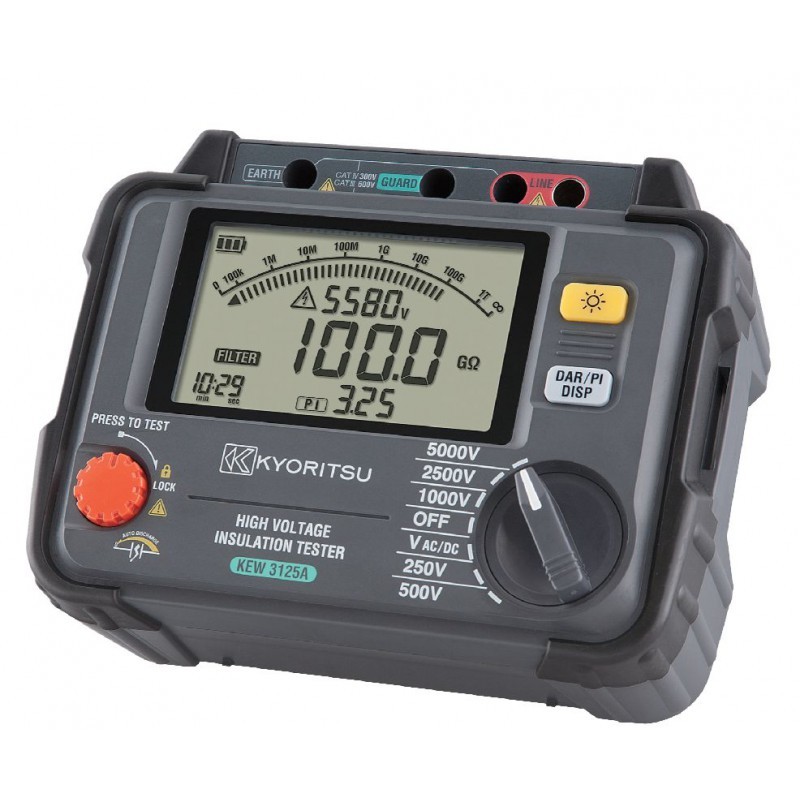

Digitální měřič izolace do 5 kV Kyoritsu KEW 3125A

Stav izolace kabelů, motorů, transformátorů a dalších elektrozařízení se nejsnáze testuje pomocí digitálních izolometrů, které automaticky nastaví zvolené zkušební napětí a po dobu měření průběžně vypočítávají hodnotu izolačního odporu. Izolometry Kyoritsu KEW 3025A a KEW 3125A poskytují několik hladin zkušebních napětí, začínajících na 250 V a končících na 2 500 V u KEW 3025A, resp. 5 kV u KEW 3125A. Kromě měření odporu lze využít funkci výpočtu polarizačního indexu PI a absorpčního poměru DAR. Poloha přepínače funkcí V AC/DC pak poslouží jako voltmetr až do 600 V AC/DC.

KEW 3125A je měřič izolace s napětím do 5 kV, které lze nastavit v krocích 500, 1 000, 2 500 a 5 000 V. Je schopen dodávat větší proudy nezbytné pro měření na dlouhých kabelových vedeních. Měří odpory do 1 TΩ. Jeho konstrukce je navržena pro každodenní používání v terénu v oblasti energetiky a průmyslu. Přístroj nabízí velmi zajímavé funkce vhodné nejen pro měření izolačního stavu na strojích, ale i na kabelových vedení, neboť je vybaven dvěma nezávislými časovači a možností měření polarizačního faktoru.

Klíčové vlastnosti

• digitální měřič izolačního odporu
• testovací napětí až do 5 000 V
• zkratový proud 1,5 mA
• měření PI a DAR
• velký podsvícený displej s číselnými i grafickými údaji
• indikace přítomnosti napětí a samočinné vybíjení
• indikace napětí v testovaném obvodu
• šumový filtr
• krokosvorky s širokým rozevřením

Diagnostické nástroje

Pro stanovení kvality izolace čisté měření izolačního odporu nemusí vždy stačit. V průběhu času izolační materiál stárne a jeho dielektrické vlastnosti se mění, především jde o "pružnost" materiálu, resp. pohyblivost elektrických dipólů a jejich schopnost rychle reagovat na přítomnost elektrického pole. Dobrý izolační systém má z počátku nízký odpor (v podstatě nenabitá kapacita), po nabití je pak odpor velmi vysoký. Polarizační index PI a dielektrický absorpční poměr DAR jsou v podstatě stejné údaje. PI je poměr izolačního odporu naměřeného za 10 minut dělený odporem za 1 minutu, DAR je odpor za jednu minutu dělený odporem za 30 sekund. Čím vyšší hodnoty indexů vychází, tím je kvalita izolace lepší.

Krokosvorky s širokým rozevřením

Pro připojení ke většině svorkovnic se KEW 3025A a KEW 3125A dodávají s novými korkosvorkami, které mají širší rozevření, než u krokodýlů dodávaných s předchozími modely (např. KEW 3125).

Vlastnosti KEW 3125A:

• široká škála rozsahů 500 V/1 000 V/2 500 V a 5 000 V
• velký přehledný digitální displej s bargrafem a podsvícením
• funkce časovače a indikace měřicího času
• indikace výstupního a vybíjecího napětí
• funkce automatického vybití po ukončení měření
• varovná funkce při přítomnosti výstupního napětí
• automatické vypínání přístroje
• funkce testu baterií
• váží pouze 1,8 kg
• rozměry 205 (v) x 152 (š) x 94 (h) mm
• vyhovuje ČSN EN 61010-1 CAT IV 300 V/CAT III 600 V

Rozsah dodávky:

• Přístroj KEW 3125A
• Měřicí kabel s hrotem KEW 7165A
• Zemnicí kabel s krokosvorkou KEW 7224A
• Ochranný kabel s krokosvorkou KEW 7225A
• Kufřík KEW 9159
• Nástavec ve tvaru háku KEW 8019
• 8 x baterie LR14
• Uživatelský manuál
