UNI-T UTD2052CL+ - Osciloskop

Osciloskop UNI-T UTD2052CL+

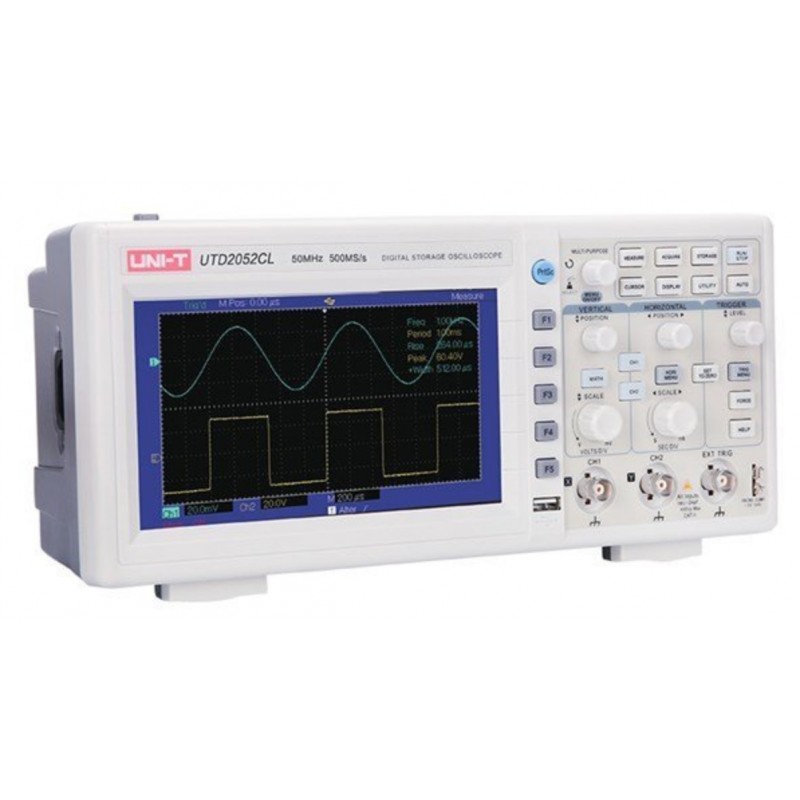

Osciloskop UTD2052CL+ je multifunkční, vysoce výkonný stolní digitální osciloskop ze série UTD2000CL+, který je snadno ovladatelný, s velmi dobrými technickými specifikacemi, s dvěma analogovými vstupními kanály, který nabízí šířku pásma 50 MHz se vzorkováním 500MS/s. Je vybaven sedmipalcovým barevným TFT displejem s rozlišením 800 x 480 pixelů.

Osciloskop má interní paměť s hloubkou 64 kpts a rychlost zachycení křivek 5 000 wfms/s a umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.

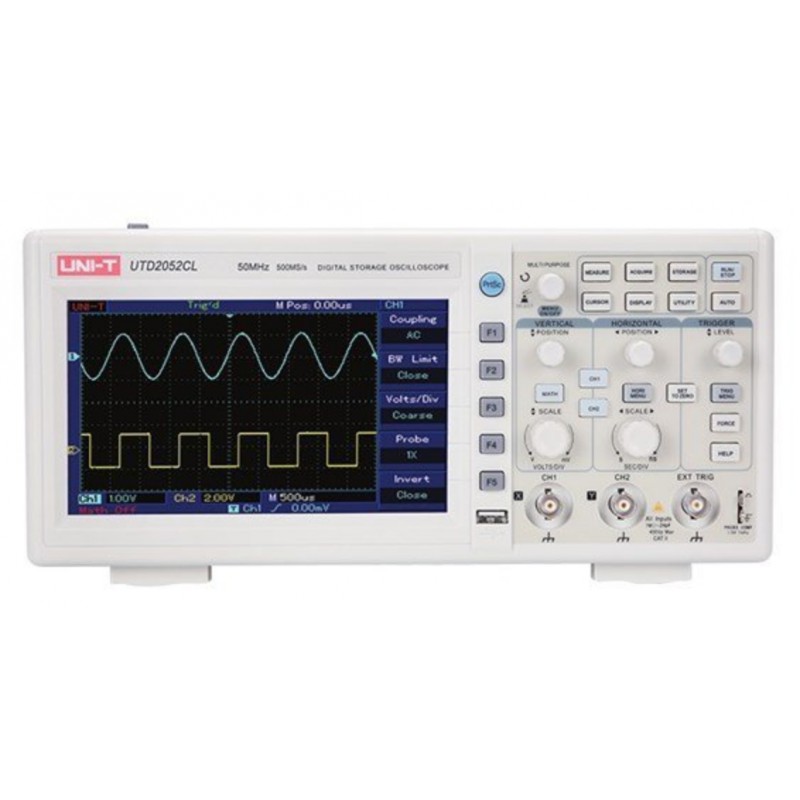

Jednoduchý čelní panel s jasně označenými funkcemi pro základní operace, měřítko a umístění jednotlivých kanálů umožňuje využití návyků získaných při užívání tradičních přístrojů, a proto lze osciloskop používat bez nutnosti se cokoliv složitě učit, a je možno s ním pracovat po dlouhou dobu bez únavy. Navíc lze stiskem tlačítka AUTO jednoduše přístroj nastavit.

Osciloskop podporuje USB úložiště a díky funkci USB OTG si můžete naměřené hodnoty uložit na USB flash disk. Také podporuje komunikaci s PC pomocí funkce Plug and play USB.
Možnost stažení software pro propojení s PC a aktualizaci firmwaru ze stránek výrobce:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL

Zo stránok výrobcu si môžete stiahnuť datasheet: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf



Parametry produktu:
- šířka pásma: 50MHz
- počet kanálů: 2
- vstupní vazba: (1MΩ±2%)//(18pF±3pF)
- vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
- max. vstupní napětí: 400Vpk, přechodové max. 1000Vpk
- vzorkování: 500MS/s
- rozsah časové základny: 2ns/div až 50s/div
- doba náběhu: ≤7ns
- verikální osa: 1mV/div až 20V/div (1MΩ), každý kanál má samostatné vertikální menu
- vertikální rozlišení: 8 bit
- přesnost DC zesílení: ≤ ±3% v rozsahu 5mV až 20V/div a ≤ ±4% v rozsahu 1mV až 2mV/div
- délka uloženého záznamu: 2 x 512k vzorkovacích bodů
- hloubka paměti: jeden kanál 64kpts, dva kanály 2 x 32kpts
- spouštění: Edge, Pulse, Video, Slope, Alternating trigger
- matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
- automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- počet měření: 5 souběžných měření
- statistické měření: průměr, Max, Min, standartní odchylka, počet měření
- frekvenční čítač: 6 bitů
- standartní rozhraní: USB-Host, USB-Device, AUX (Trig Out, Pass/Fail)
- softwarová tlačítka v obrazovce
- softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
- počet ukládaných souborů do paměti osciloskopu/na USB flesh: 20/200
- uložení aktuální obrazovky ve formátu BMP na USB flesh
- vícejazyčné menu (mimo jiné anglicky, německy, francouzsky, portugalsky, španělsky, rusky)


Technické parametry:
- displej: TFT LCD, úhlopříčka 178mm (7 palců) , 800 x 480 pixelů x RGB, max. jas typicky 300nit
- kalibrační interval: 1 rok
- napájení: 100V až 240V AC, 50/60Hz
- spotřeba: max. 100VA
- pracovní teplota okolí: 0°C až +40°C
- pracovní vlhkost okolí: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
- pracovní nadmořská výška: max. 2000m
- skladovací teplota: -20°C až +60°C
- rozměry (š x v x h): 306 x 138 x 124 mm
- hmotnost: Netto 2,5kg, Brutto 3kg


Rozsah dodávky:
- osciloskop UTD2052CL+: 1ks
- sonda: 2ks UT-P03 60MHz (s kompenzací a přepínatelným děličem 1x, 10x)
- oddělitelný třížilový napájecí kabel: 1ks
- kabel USB UT-D14: 1ks
- rychlý návod k instalaci s odkazem na stránky výrobce
- návod k použití
