HT Instruments LINESPLITTER - Adaptér pro měření proudu

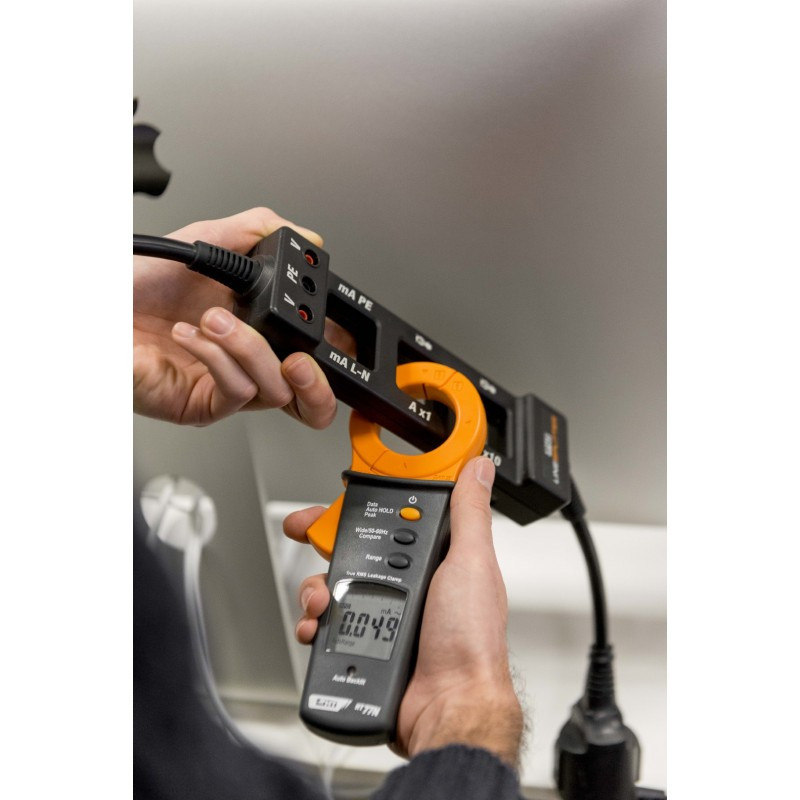

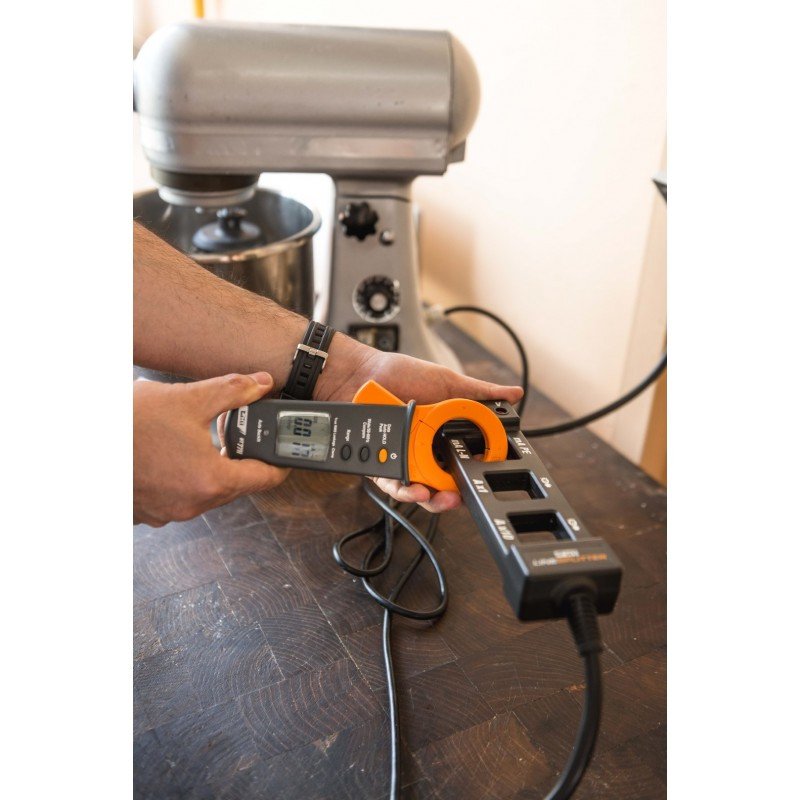

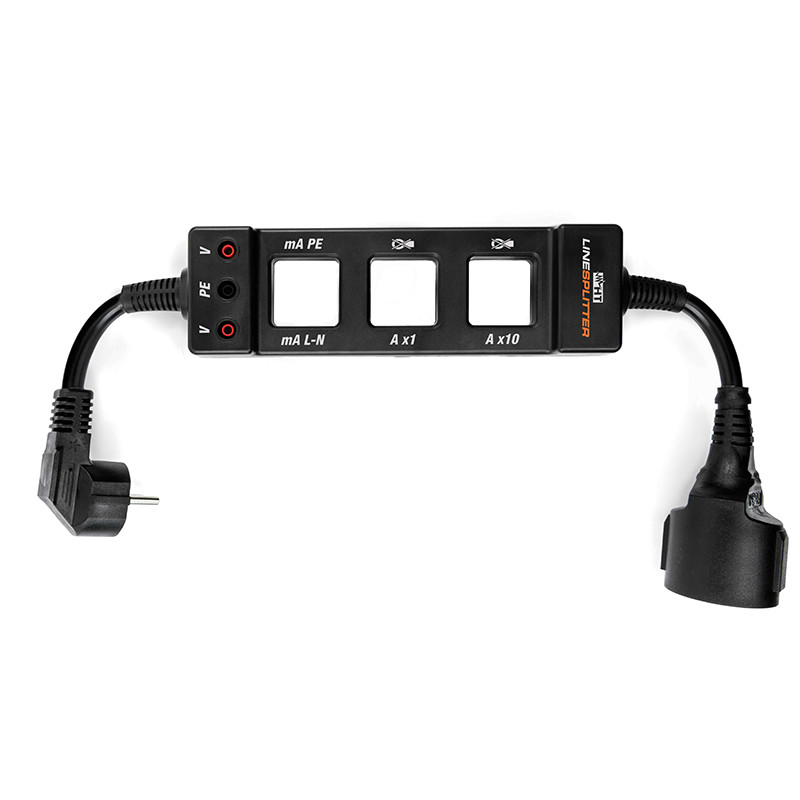

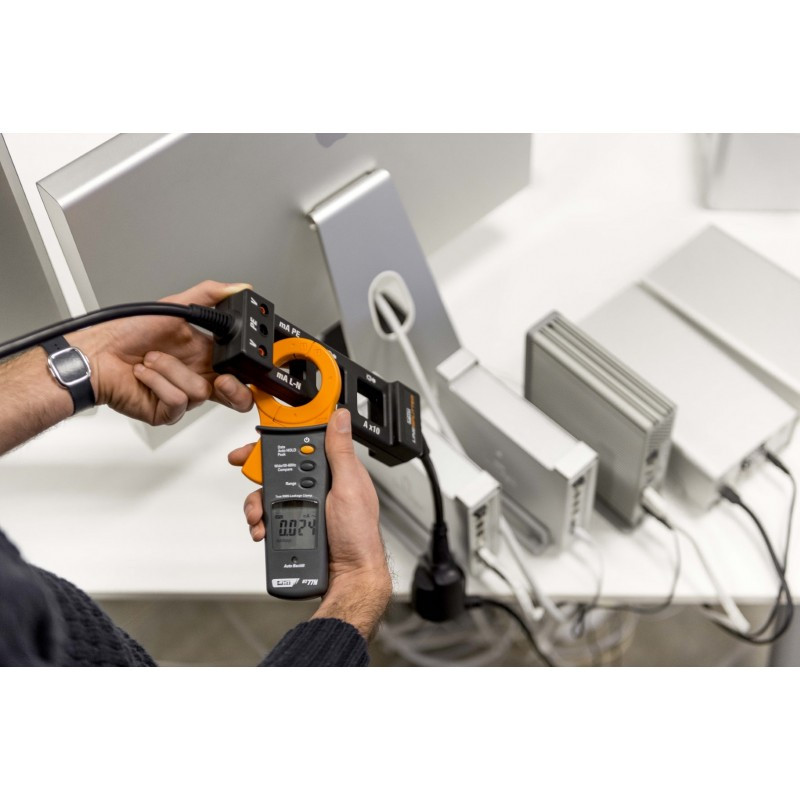

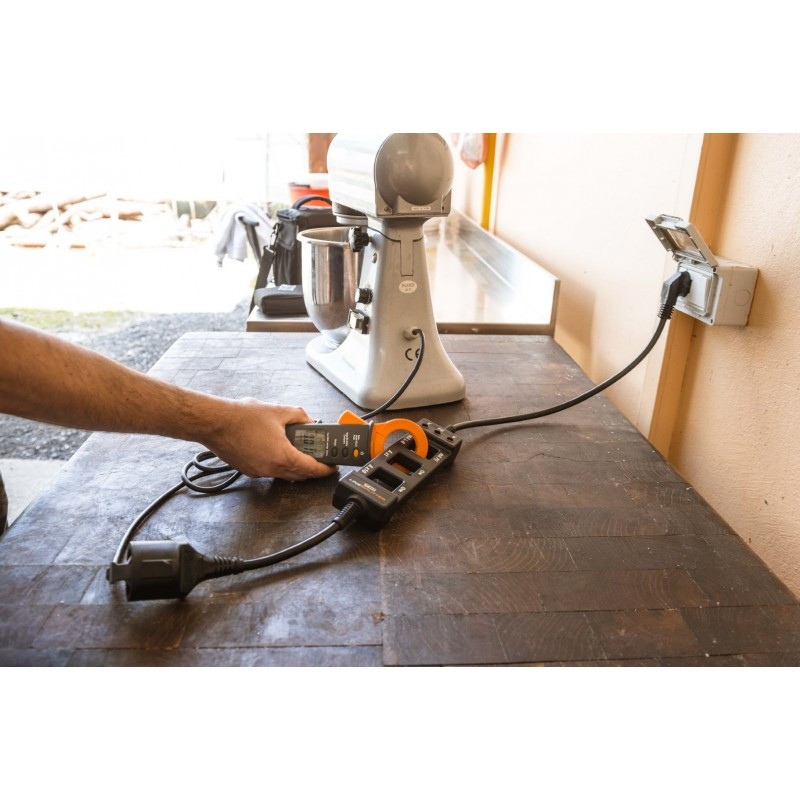

LINESPLITTER je velmi užitečný nástroj, který umožňuje jednoduše měřit protékající střídavý proud na zařízeních připojených do jednofázové zásuvky. LINESPLITTER je připojen zástrčkou a zásuvkou mezi zásuvkou a zkoušeným přístrojem. LINESPLITTER rozděluje (fázový a neutrální) a ochranný (PE) vodič, což umožňuje přímé měření svodového proudu na PE a nepřímé na L + N LINESPLITTER má navíc dvě měřící smyčky pro měření (1x) a (10x) proudu. LINESPLITTER nabízí 3 banánové zdířky pro připojení standardních banánových zástrček pro rychlé a bezpečné měření napětí.

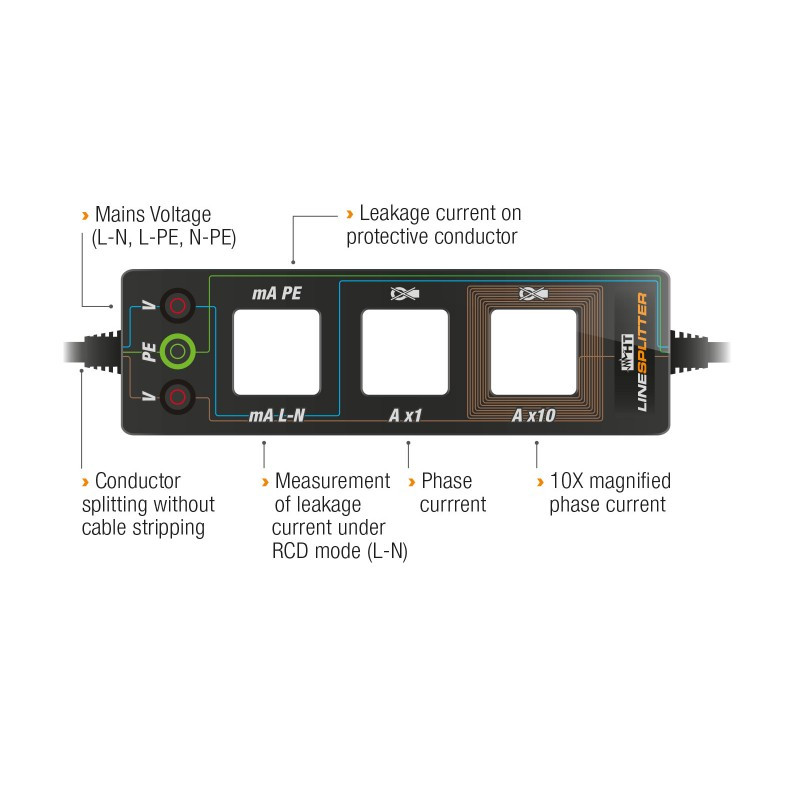

Funkce:

• Jmenovitý proud: 16A
• Jmenovité napětí: 240V
• Ax1 měřící smyčka proud: AC meření proudu
• Ax10měřící smyčka proud: x10 násobič pro měření střídavého proudu
• mA L-Nměřící smyčka proud: nepřímý / rozdílový svodový proud na L-N vodičích

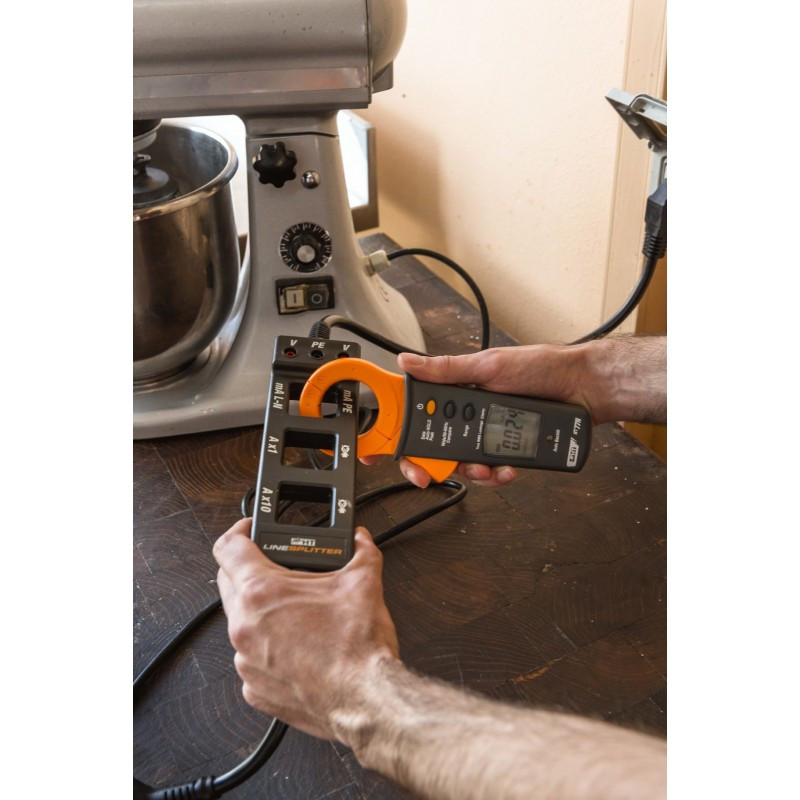

• mA PE měřící smyčka proud: přímý svodový proud na PE vodiči

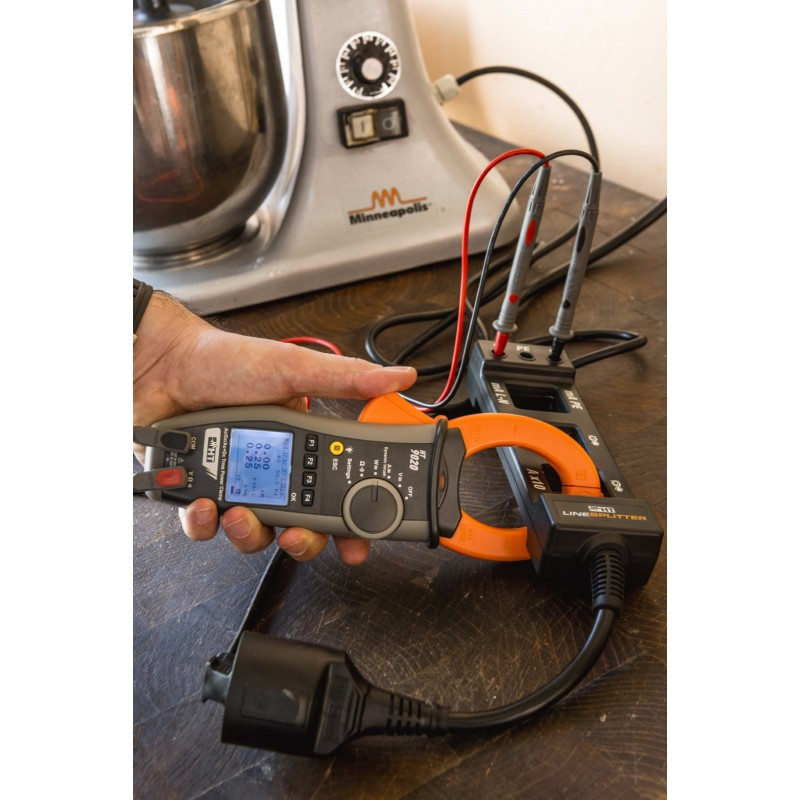

• V-N-PE zdířky: měření napětí V-N a V-PE

Normy:

• IEC/EN61010-1
• IEC/EN61010-2-030
