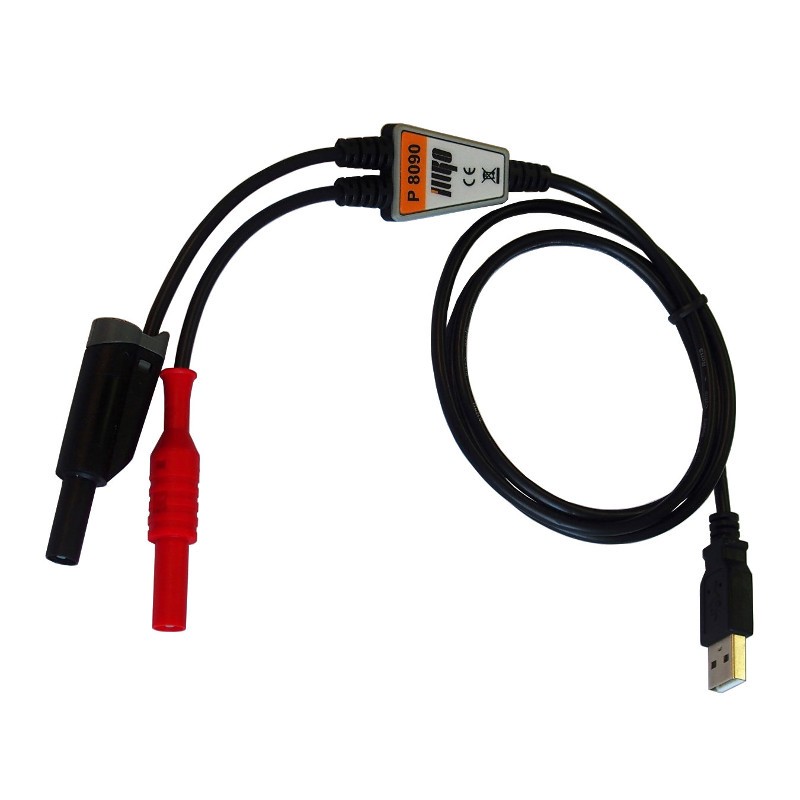

ILLKO P 8090 – adaptér pro testování zdrojů SELV/PELV s USB konektorem

Adaptér P 8090 je určen pro testování zdrojů SELV a PELV, konkrétně pro napáječe se zásuvkou USB 2, typ A.

Umožňuje měření výstupního napětí (cca 5V), dotykového proudu a izolačního odporu těchto zdrojů.

Tento adaptér je určen pouze pro uvedená měření a nesmí být použit k napájení jiných zařízení.

Primárně je určen pro přístroje REVEXmax W, avšak lze ho použít i s jinými vhodnými přístroji.

Adaptér obsahuje zatěžovací odpor 100 Ohmů mezi vodiči + a - z konektoru USB. Výstupní banánky jsou připojeny k vodičům z USB konektoru (červený + a černý -) a jsou propojeny omezovacími odpory 100 Ohmů (propojením výstupních banánků se zdroj nezkratuje).

Adaptér P8090 je univerzálně použitelný s jakýmkoli měřicím přístrojem, který umožňuje provádět příslušná měření."
