Domů > >>P 8011 - třífázový adaptér A3P-16/5, 16A
  • Kalibrační list v českém jazyce
  • Doprava zdarma

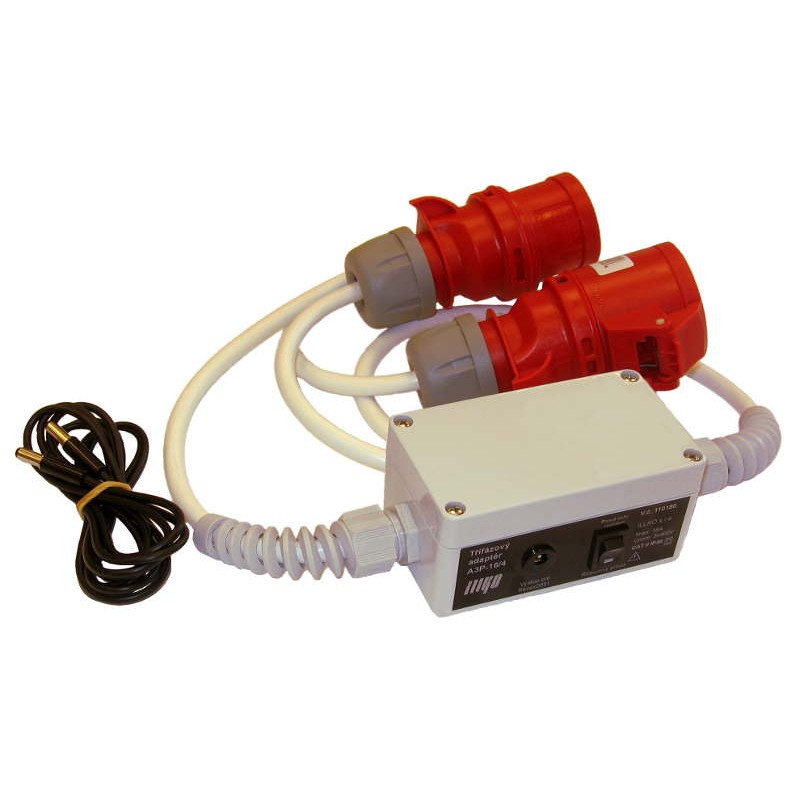

P 8011 - třífázový adaptér A3P-16/5, 16A Zobrazit větší

P 8011 - třífázový adaptér A3P-16/5, 16A

P 8011

ILLKO

Ceníková cena: 5 620,00 Kč bez DPH 6 800,20 Kč s DPH

Vaše cena: 5 490,00 Kč bez DPH

6 642,90 Kčs DPH

Skladem do 2 dnů

P8011 - třífázový adaptér 16A/5 pro REVEX plus, REVEX plus USB, Revex Max S nebo Revex Max Weld


Třífázový adaptér zásuvka/zástrčka pětivodičový, 16 A (A3P-16/5).

Adaptér k přístrojům REVEX pro revizi třífázových spotřebičů.

Více informací

Varianty produktu

P8011 - třífázový adaptér 16A/5

Třífázový adaptér A3P ve spojení s přístroji REVEX umožňuje měřit:

  1. Proud ochranným vodičem spotřebiče připojeného třífázovou zástrčkou / zásuvkou.
  2. Rozdílový proud spotřebiče připojeného třífázovou zástrčkou / zásuvkou.

Adaptér A3P je vyráběn ve 4 variantách:

  • 16 A - 5 kolíková zásuvka (A3P - 16/5, obj.č. P 8011)
  • 16 A - 4 kolíková zásuvka (A3P - 16/4, obj.č. P 8012)
  • 32 A - 5 kolíková zásuvka (A3P - 32/5, obj.č. P 8013)
  • 32 A - 4 kolíková zásuvka (A3P - 32/4, obj.č. P 8014)

UPOZORNĚNÍ:
Výstup třífázového adaptéru A3P smí být připojen pouze k měřícím přístrojům REVEXplus (USB), MDtest, Revex Max S nebo Revex Max Weld.
Třífázový adaptér A3P smí být používán pouze k výrobcem zamýšlenému účelu, tj. měření unikajících proudů třífázových spotřebičů. Je zakázáno používat třífázový adaptér jako prodlužovací šňůru.



Technické parametry:

Referenční podmínky:

 Teplota  (23 ± 2) °C
 Rel. vlhkost  44 ÷ 55 % při 23 °C
 Poloha přístroje  libovolná



Pracovní podmínky:

 Teplota  0 °C ÷ 40 °C
 Rel. vlhkost (bez kondenzace)  max. 75 % při 23 °C
 Jmenovité síťové napětí  400 V 50/60 Hz
 Jmenovitý síťový proud A3P - 16/X  16 A
 Jmenovitý síťový proud A3P - 32/X  32 A
 Měřící rozsah  0 ÷ 20 mA AC
 Výstupní převod proudu [uA]  1000:1
 Základní chyba převodu  ±(2 % z MH + 3 % z MR R)
 Pracovní chyba převodu  ±(3 % z MH + 3 % z MR R)



Všeobecně:

 Rozměry plastové skříňky  115 × 65 × 55 mm
 Celková délka včerně zástrčky a zásuvky  ± 2 m
 Hmotnost  1 - 1,4 kg (podle typu)
 Rozsah sklad. teplot a rel. vlhkost  -10 °C ÷ 50 °C / max 75 %
 Teplotní odolnost pouzdra  70 °C

Poznámka:

MH - měřená hodnota
MR R - odpovídající měřící rozsah přístroje REVEX nebo MDtest

Rozsah dodávky:

  • třífázový adaptér A3P
  • P2081 - univerzální propojovací kabel pro přístroje REVEX
  • návod k používání
  • kalibrační list
  • záruční list na 24 měsíců
