UNI-T UT278A+ - měřicí kleště na uzemnění

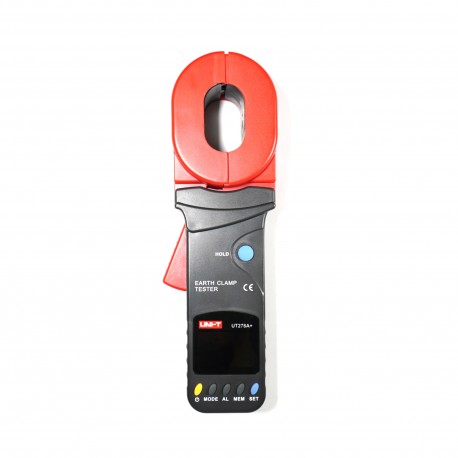

Přístroj UT278A+ od výrobce UNI-T je klešťový tester zemnicích odporů

Na principu vzájemné indukce může měřit zemnicí odpory bez rozpojování zemnicích vodičů a bez pomocných elektrod, a to v uzemňovacích soustavách s více zemniči i s jedním zemničem. Na rozdíl od podobného přístroje UT276A+ má rozšířený rozsah měření odporů zemní smyčky až na 1200Ω a navíc umí měřit i unikající proudy zemní smyčkou v rozsahu 0,00mA až 20,0A.

Tester je navržen pro profesionální použití s odolností vůči nárazům, prachu a vlhkosti a je řízen mikroprocesorem pro přesnou identifikaci odporu uzemnění, včetně funkce rychlé filtrace rušivých signálů, s využitím pokročilých aritmetických metod. Je určen pro měření zemnicích soustav v elektrárnách, energetických a telekomunikačních rozvodech, ropných polích, počítačových místnostech, elektromechanických instalacích a při údržbě v průmyslových podnicích, všude, kde je používaná elektřina jako průmyslový zdroj energie, nebo kde je třeba kontrolovat zemnicí odpor hromosvodů. Přístroj měří odpor zemní smyčky od 0,01 Ω do 1200 Ω s rozlišením 0,001 Ω a unikající proudy 0 až 20A, naměřené hodnoty se zobrazují na čtyřmístném podsvíceném displeji EBTN (světlé údaje na tmavém pozadí) a současně je možné hodnoty uložit do interní paměti (až 300 skupin hodnot).
Napájení přístroje je ze čtyř tužkových AA alkalických baterií 1,5V.

Vyrobeno podle bezpečnostní regulace IEC61010-1 (CAT Ill 300V, CAT IV 150V, stupeň znečištění 2); IEC61010-031.



Parametry produktu :

- rozsah měření odporů zemní smyčky: 0 až 1200Ω
- rozlišení 0,001 Ω
- rozsah měření unikajících proudů zemní smyčkou: 0 až 20,0A
- rozlišení 0,01mA
- automatické nastavení rozsahu
- čtyřmístný displej EBTN
- současné zobrazení odporu a proudu na jedné obrazovce
- nastavení limitu odporu se zvukovou indikací překročení
- filtrace rušivých signálů
- vysoká spolehlivost a odolnost, dvojitá izolace
- automatická kalibrace, kalibrační odporové smyčky
- možnost uložení až 300 sestav naměřených dat
- napájení 4ks alkalické baterie AA, 1,5V
- indikace slabé baterie

Technické parametry :

- metoda měření: vzájemná indukce
- rozsah měření odporů zemní smyčky: 0 až 1200Ω

- rozlišení a přesnost měření odporu zemní smyčky:
v podrozsahu 0,01 až 0,099 Ω: 0,001Ω ± (1% + 0,01Ω)
v podrozsahu 0,1 až 0,99 Ω: 0,01Ω ± (1% + 0,01Ω)
v podrozsahu 1 až 49,9 Ω: 0,1Ω ± (1% + 0,1Ω)
v podrozsahu 50 až 99,5 Ω: 0,5Ω ± (1,5% + 0,5Ω)
v podrozsahu 100 až 199 Ω: 1Ω ± (2% + 1Ω)
v podrozsahu 200 až 395 Ω: 5Ω ± (5% + 5Ω)
v podrozsahu 400 až 590 Ω: 10Ω ± (10% + 10Ω)
v podrozsahu 600 až 880 Ω: 20Ω ± (20% +20Ω)
v podrozsahu 900 až 1200 Ω: 30Ω ± (25% +30Ω)

- rozlišení a přesnost měření proudů unikajících zemní smyčkou:
v podrozsahu 0,00mA až 9,95mA 0,01mA ± (2,5%+1mA)
v podrozsahu 10,0mA až 99,0mA 0,1mA ± (2,5%+5mA)
v podrozsahu 100mA až 300mA 1mA ± (2,5%+10mA)
v podrozsahu 0,3A až 2,99A 0,01A ± (2,5%+0,1A)
v podrozsahu 3,0A až 9,9A 0,1A ± (2,5%+0,3A)
v podrozsahu 10,0A až 20,0A 0,1A ± (2,5%+0,5A)

- rozměry displeje EBTN: 47 x 28,5 mm
- četnost měření: 2x/sec
- současné zobrazení odporu a proudu na jedné obrazovce
- rozevření kleští: 32 x 55 mm
- filtr interferenčních signálů: ano
- vizuální a zvukový alarm: ano
- indikace přesahu rozsahu: ano, symboly „OL Ω“, „L0,01Ω“, „OL A“
- indikace příliž velkých interferenčních proudů: ano, symbol „NOISE“
- úložiště dat: ano, pro 300 skupin
- napájení: 6V (4ks baterie 1,5 V/AA (LR6))
- spotřeba: max. 50mA
- indikace slabé baterie: ano
- automatické vypnutí: ano, po 5 minutách
- odpor izolace pláště: více než 20MΩ (500V mezi obvodem a obalem)
- odolnost vůči napětí: 3700V/RMS AC (mezi obvodem a obalem)
- maximální vnější magnetické pole: < 40A/m
- maximální vnější elektrické pole: < 1V/m
- kategorie: CAT Ill 300V, CAT IV 150V ( IEC61010-1)
- pracovní teplota a relativní vlhkost: -10°C ... +40°C vlhkost <80%

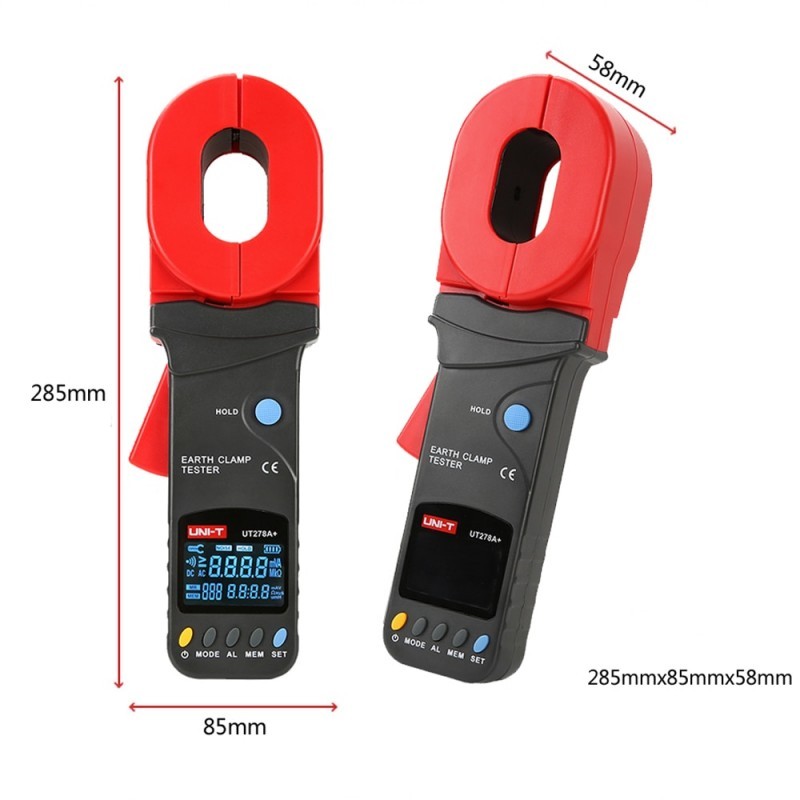

- rozměry testeru D x Š x V: 285mm x 85mm x 58mm
- hmotnost testeru: 1180g (včetně baterií)

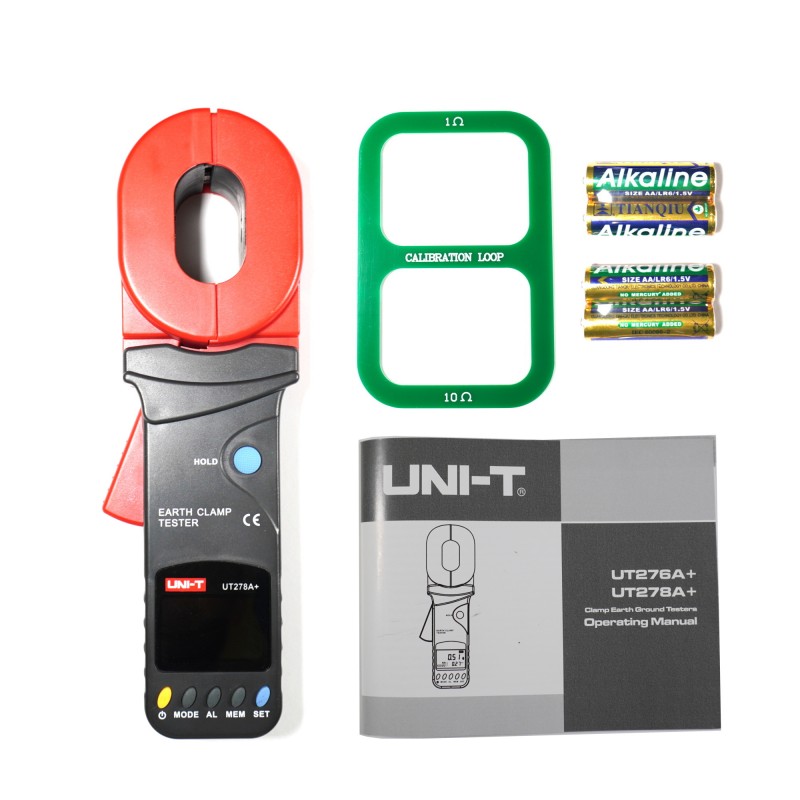

Rozsah dodávky:

- tester UT278A+: 1 ks
- testovací (kalibrační) smyčka 1Ω a 10Ω: 1 ks
- baterie 1,5 V/AA (LR6): 4ks
- anglický, český, slovenský návod: 1ks
- přístroj je od výrobce dodáván bez kalibračního certifikátu
