Metrel MI 3290 GF SET - Kombinovaný přístroj pro měření zemního odporu

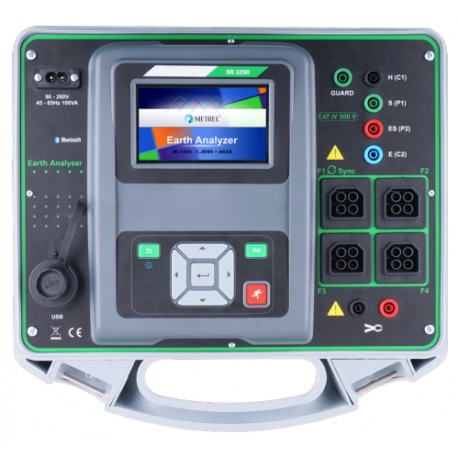

Kombinovaný přístroj pro měření zemního odporu Metrel MI 3290 GF SET

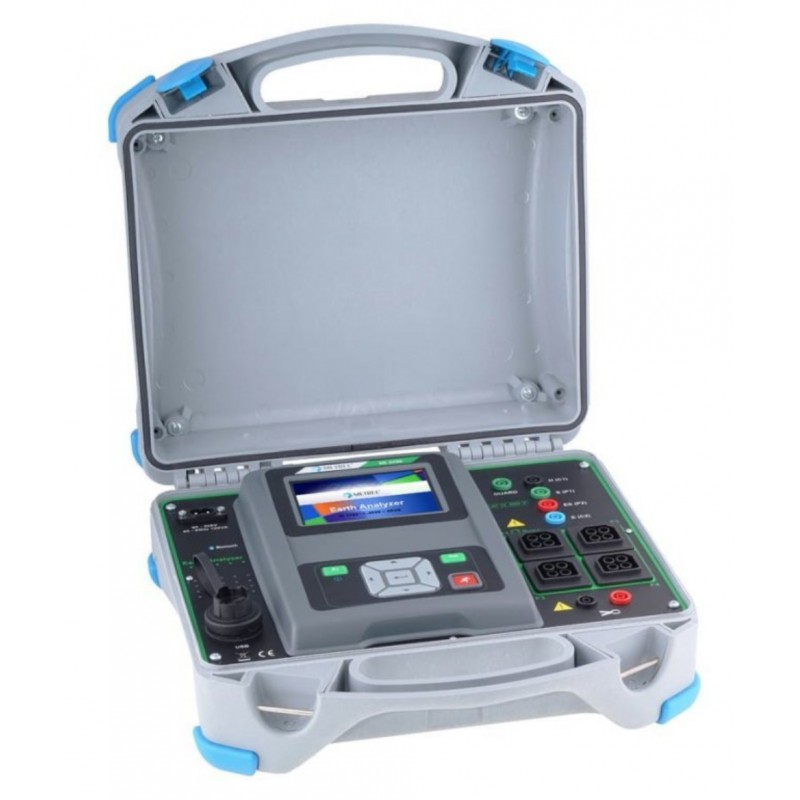

MI 3290 je přenosný přístroj, napájený ze sítě nebo z baterií. Má vynikající krytí - IP 54 při otevřeném přístroji. Je určen pro měření zemního odporu, specifického (měrného) zemního odporu a zemního potenciálu různých objektů, pod napětím i bez napětí. Uživatel si může vybrat z různých metod měření, od 3-vodičové až po metodu s jedněmi či se čtyřmi kleštěmi pro měření stožárů. Na výběr je i více měřicích frekvencí: Jedna frekvence nebo rozmítání mezi 55 Hz až 15 kHz, HF metoda 25 kHz a pulzní metoda simulující zásah bleskem. Přístroj je kvůli vysoké odolnosti vůči rušení vhodný i pro použití v průmyslovém prostředí. Přístroj se dodává v setech s různou výbavou.



Měřicí funkce:

• Zemní odpor 2,3,4-pólový;
• Selektivní uzemňovací odpor (1 x svorka);
• Zemní odpor (2 x železné svorky);
• Specifický zemní odpor (Wenner a Schlumbergerova metoda);
• HF-zemní odpor (25 kHz, podle IEEE_Std 81);
• Zemní odolnost mono pylonů s 10 m flex svorka;
• Zemní odpor vícenohých stožárů s up na čtyři flexibilní svorky;
• Měření proudu (železo, flex svorky);
• Nízkoohmové měření 7 mA a 200 mA;
• Zemský potenciál;
• Kroková a kontaktní měření;
• Impulzní měření Země 10/350 μs.

Klíčové vlastnosti

• Možnost provádění všech typů zemních měření jedním přístrojem.
• Analýza impedance země jako funkce frekvence v důsledku širokého frekvenčního pásma měření (55 Hz ... 15 kHz).
• Měření uzemnění na stožárech s připojeným ochranným uzemňovacím kabelem.
• Měření na mono věži a 4-nohé věži.
• Široká škála měřicích svorek: od železných svorek až po ohebné svorky o délce 10m.
• Měření HF-zemního odporu (podle IEEE_Std 81).
• Režim Sweep Z(f) na obrazovce.
• 3,4'' barevný LCD displej s dotykovou obrazovkou.
• Plovoucí síť (univerzální 90 ... 260 V AC) příp napájení z baterie (vestavěná rychlonabíječka).
• Vysoký stupeň krytí: kryt IP 65 uzavřen, Kryt IP 54 otevřen.
• Checkbox – různé metody samokontroly.
• Měření stejnosměrného odporu.
• Měření impedance impulsu pro simulující údery blesku.
• Podpora pro jednoduchá nebo automatizovaná měření.
• PC SW pro měření před a po zpracování: příprava struktury testu, stažení výsledků, stromové zobrazení, tabulkové a grafické zobrazení, uložení a tisk.

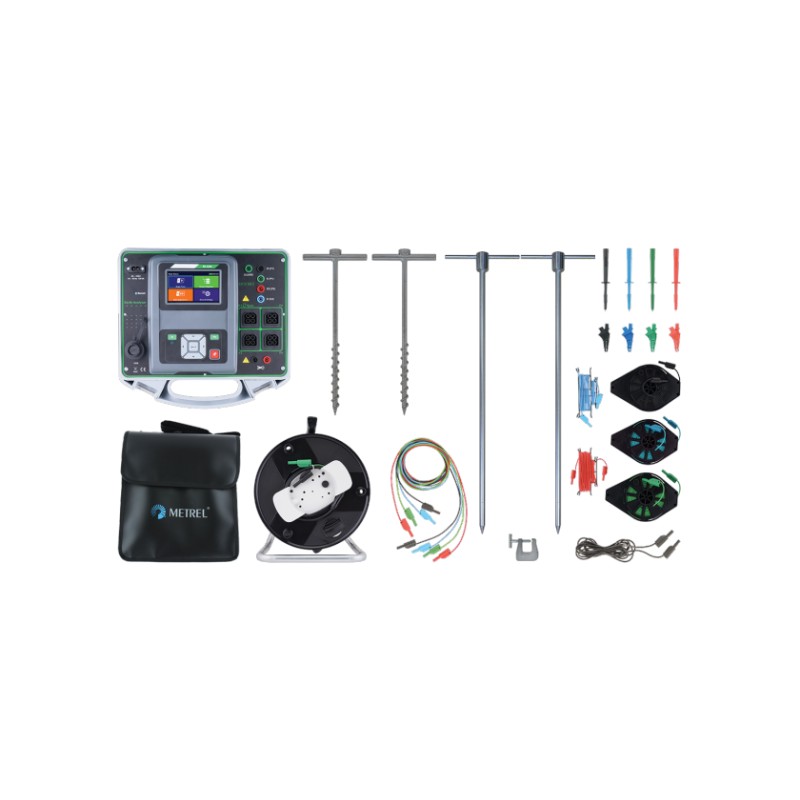

GF SET kromě standardního příslušenství obsahuje také:

• Licence GF
• měřící vodiče na spojitost, s krokosvorkou, 2x 2,5m, 2 ks
• MI3295M, voltmetr, s testovacím kabelem
• taška
• plotny pro měření krokového napětí, 2 ks
• NiMH baterie typu AA, 6 ks
• síťový napájecí adaptér
