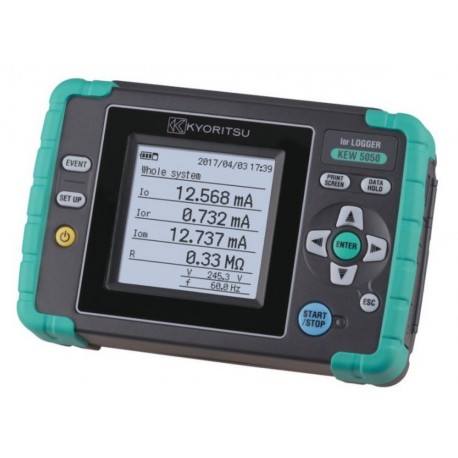

Kyoritsu KEW 5050 - Záznamník unikajících proudů

Záznamník unikajících proudů Kyoritsu KEW 5050

Kyoritsu KEW 5050 je vysoce výkonný záznamník unikajících proudů navržený pro měření a zaznamenávání elektrických parametrů v různých elektroinstalačních systémech. Tento nástroj je neocenitelný pro profesionální elektrikáře, inženýry a techniky, kteří se zabývají diagnostikou a monitorováním elektrických sítí.

Jedním z hlavních rysů Kyoritsu KEW 5050 je jeho schopnost provádět simultánní měření a zaznamenávat až čtyři kanály současně. Tímto způsobem umožňuje pokrýt komplexní elektroinstalační systémy, včetně jedno- i třífázových variant s různým počtem vodičů. Zvláště je významný jeho schopnost měřit svodový proud s extrémně rychlým intervalem 200 ms, což usnadňuje detekci a záznam náhlých změn v elektrickém proudu.

Tento záznamník nabízí rozsáhlé možnosti měření, zahrnující tradiční měření únikového i zátěžového proudu. Na velkém grafickém displeji je uživatel schopen snadno sledovat naměřené hodnoty a výsledky analýz. Magnet na zadní straně zařízení usnadňuje jeho uchycení na kovové povrchy, což je praktické pro monitorování a záznam bez nutnosti držet zařízení v ruce.

Kromě toho KEW 5050 podporuje různé typy rozvodových soustav, a to 1P2W, 1P3W, 3P3W a 3P4W, což zajišťuje jeho kompatibilitu s širokým spektrem elektrických instalací. S funkcemi měření svodového proudu, referenčního napětí, izolačního odporu, fázového úhlu a dalšími, je tento nástroj nezbytný pro provádění komplexních elektrických analýz.

Kyoritsu KEW 5050 je dodáván s příslušenstvím, které zahrnuje napájecí testovací vodič, AC adaptér, zemní kabel, USB kabel, 2GB SD karta, přepravní kufřík, značkovač kabelů, a příručku pro instalaci softwaru. Navíc je součástí balení i šest baterií LR6 (AA) pro provoz zařízení, a speciální software KEW Windows pro lepší správu a analýzu naměřených dat.

Kyoritsu KEW 5050 je inovativní a vysoce spolehlivý nástroj, který umožňuje komplexní měření a monitorování elektrických systémů s vysokou přesností a efektivitou. Jeho robustní design, pokročilé funkce a bohaté příslušenství ho činí nepostradatelným partnerem při práci s elektrickými instalacemi.

Vlastnosti:

• Umožňuje simultánní měření a zaznamenává až 4 kanály
• Podporuje různé elektroinstalační systémy (jednofázové 2 a 3vodičové, třífázové 3 a 4vodičové)
• Nejrychlejší interval 200 ms pro měření svodového proudu
• Nabízí tradiční měření únikového i zátěžového proudu
• Velký grafický displej a magnet na zadní straně pro připevnění na kovové skříně
• Typ rozvodové soustavy: 1P2W, 1P3W, 3P3W, 3P4W
• Ior: Svodový proud (Trms) pouze s odporovými komponenty
• Io: Svodový proud (Trms) se základními frekvencemi 40 - 70Hz
• Iom: svodový proud (Trms) včetně harmonických složek
• V: Referenční napětí (Trms) se základní vlnou 40 - 70Hz
• Vm: Referenční napětí (Trms) včetně harmonických složek
• R: Izolační odpor, Frekvence (Hz), Fázový úhel (θ)
• Interval záznamu: 200 / 400ms / 1/5/15 / 30s / 1/5/15 / 30m / 1 / 2hod.
• Ior rozsah: 10.000 / 100.00 / 1000.0 mA / 10.000 A / AUTO
• Přesnost pro referenční napětí sinusové vlny 40 - 70Hz a 90V Trms nebo vyšší, ± 0,2% rdg ± 0,2% f.s. + přesnost senzoru svorky
• Vzorkovací rychlost 40,96ksps (každých 24,4μs), bez mezer, vypočítat
• Rozsah napětí: 1000.0 V
• Přesnost ± 0,2% rdg ± 0,2% f.s. pro průběhy sinusové vlny 40 - 70Hz
• Úhel fází (θ)
• Rozsah zobrazení 0.0 ° - ± 180.0 ° (pokud jde o fázi referenčního napětí jako 0.0 °)
• Přesnost V rozsahu ± 0,5 ° pro vstupy o 10% nebo vyšším svodovém proudu
• Frekvenční rozsah 40 - 70Hz
• Napájení: externí ( 240 V) nebo baterie 6x LR6 (AA) (1,5 V)  (životnost baterie cca 11 h)
• SD karta: 2 GB
• Komunikace s PC: rozhraní USB Ver2.0
• Provozní teplota a vlhkost: -10 až 50 °C, nižší než 85% RH (bez kondenzace)
• Skladovací teplota a vlhkost: -20 až 60 °C nižší než 85% RH (bez kondenzace)
• Bezpečnost:  IEC61010-1 CATⅣ 300V, CATⅢ 600V Stupeň znečištění 2, IEC61010-2-030, IEC61010-031, IEC61326
• Rozměr: 165 × 115 × 57 mm
• Hmotnost: přibl. 680 g (včetně baterií)

Rozsah dodávky:

• KEW 5050 záznamník unikajících proudů
• KEW 7273 Napájecí testovací vodič
• KEW 8262 AC adaptér
• KEW 7278 zemní kabel
• KEW 7219 USB kabel
• KEW 8326-02 karta SD 2 GB
• KEW 9125 přepravní kufřík
• Značkovač kabelů
• Příručka pro instalaci softwaru
• 6x baterie LR6 (AA)
• KEW Windows pro KEW 5050 (software)
