UNI-T UDP3305C - Laboratorní zdroj

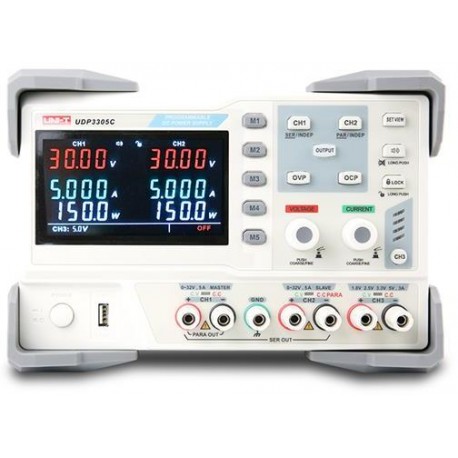

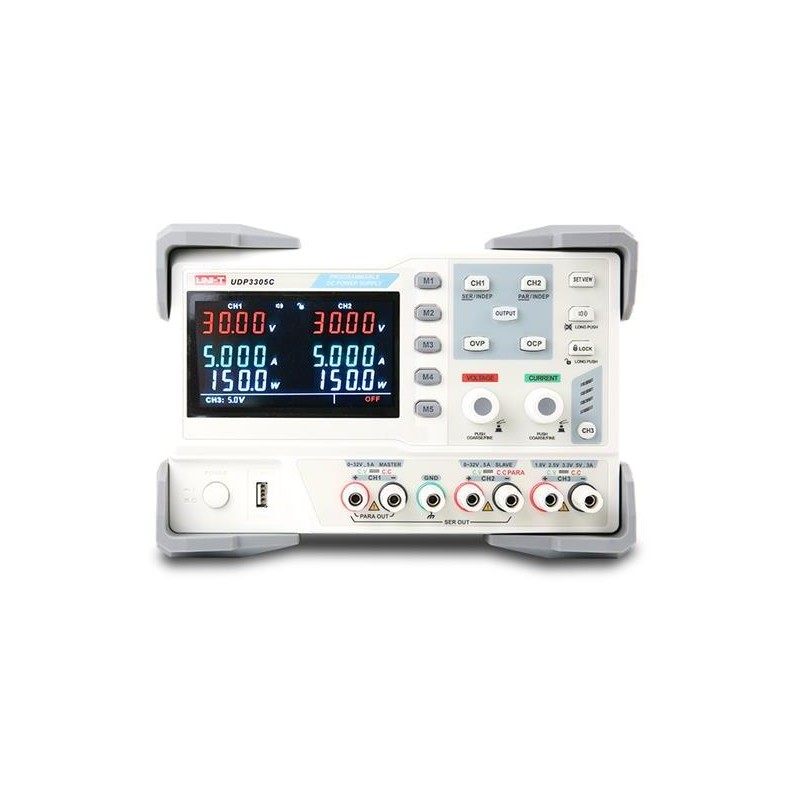

Laboratorní zdroj UNI-T UDP3305C

Programovatelný stejnosměrný napájecí zdroj UDP3305C je cenově výhodný, značkový laboratorní napájecí zdroj od výrobce UNI-T. Zdroj obsahuje klasický lineární transformátor a v kanálech CH1, CH2 umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 30V nebo v režimu konstantního výstupního proudu (CC) 0 až 5A. Kanál CH3 poskytuje na výstupu konstantní napětí s možností zvolení hladiny 1,8V; 2,5V; 3,3V nebo 5,0V a má ochranu proti přetížení při dosažení odběru proudu 3,2A. Kromě toho je na předním panelu konektor USB, který slouží jako kanál CH4 a je jím možné nabíjet např. mobilní telefon napětím 5V/2A.

Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, pak zdroj dodává napětí 0 až 60V/0 až 5A nebo 0 až 30V/10A.

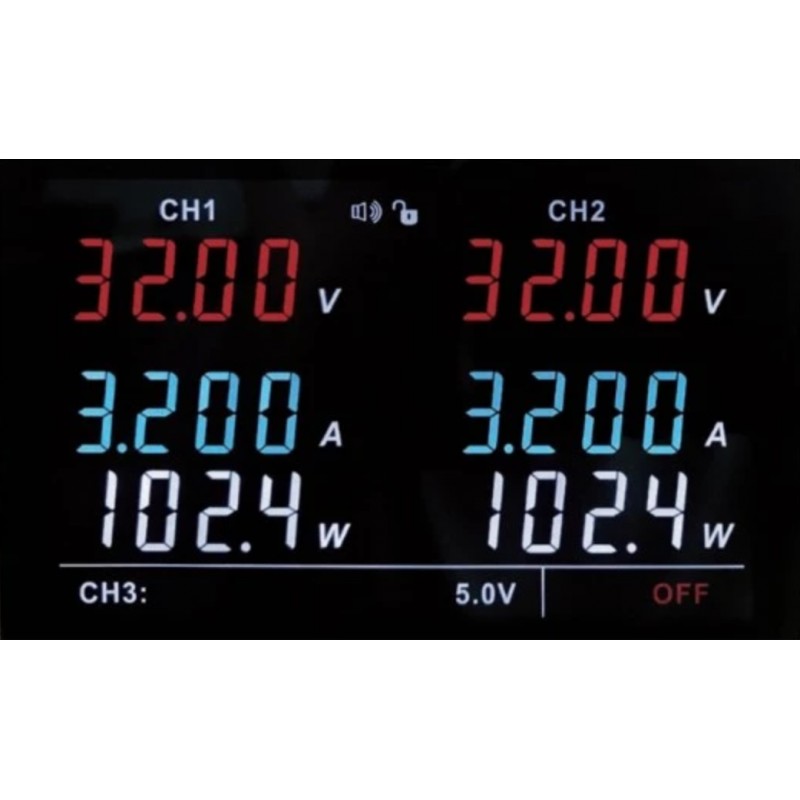

Laboratorní zdroj má EBTN displej se 6 vysoce přesnými ukazateli, které zobrazují současně napětí, proudy a výkony v každém z obou kanálů CH1 a CH2 s přesností na 4 místa.

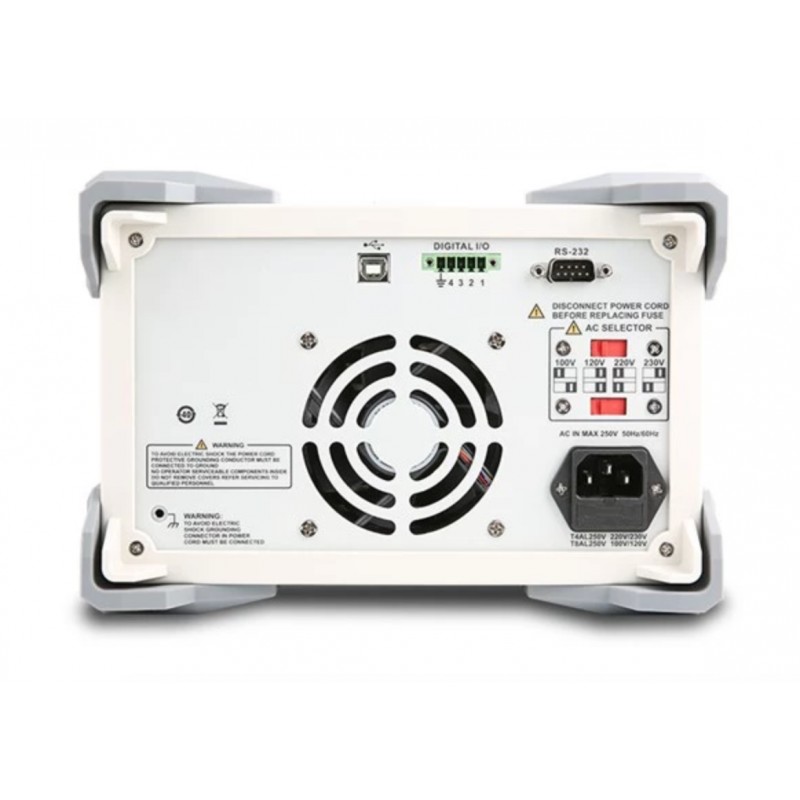

Zdroj má programovatelné parametry. Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softverově.

Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.


Parametry produktu:
- jemné nastavení proudů a napětí v obou kanálech CH1 a CH2
- šest čtyřmístných displejů pro okamžitou kontrolu napětí, proudů a výkonů v kanálech CH1 a CH2
- nastavení napětí 0 až 30V s rozlišením 10mV
- nastavení proudů 0 až 5A s rozlišením 1mA
- práce kanálů CH1 a CH2 v režimech konstantní napětí (CV), konstantní proud (CC)
- přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP)
- možnost interního propojení kanálů CH1 a CH2 do série nebo paralelně
- kanál CH3 s pevně nastaveným napětím 1,8V; 2,5V; 3,3V nebo 5,0V max. 3,2A
- kanál CH4 na konektoru USB na předním panelu pro nabíjení např. mobilního telefonu
- zabudovaný bzučák pro indikaci změny stavů
- uzamykání tlačítek pro zabránění nechtěné změny parametrů
- rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu
- teplotně řízený chladící ventilátor
- odpojení od napájení při teplotním přetížení transformátoru
- na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz)


Technické parametry:
- jmenovité výstupní napětí CH1 a CH2: 0 až 30V
- jmenovitý výstupní proud CH1 a CH2: 0 až 5A
- celkový jmenovitý výstupní výkon: 315W
- rozlišení nastavení napětí/proudů (CH1 a CH2): 10mV/1mA
- v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,01% měřené hodnoty +3mV, při proudu ≤ 3A)
- v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ≤ (0,02% měřené hodnoty +5mV, při proudu > 3A)
- v režimu (CC) přesnost nastavení proudu (CH1 a CH2): ≤ (0,2% měřené hodnoty +3mA)
- hluk a šum (20Hz až 20MHz) na výstupech CH1 a CH2: ≤1mV RMS / ≤3mA RMS
- jmenovité výstupní napětí (přesnost)/proud CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá se přesně nastavit)/max. 3,2A
- hluk a šum (20Hz až 20MHz) na výstupu CH3: ≤2mV
- výstupní napětí/max. proud v kanálu CH4 (USB): 5V ± 0,25V/2A
- teplotní koeficient napětí//proud: ≤ 300ppm/°C // ≤ 300ppm/°C
- jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz)
- jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm)
- jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm)
- rozměry (šířka x výška x hloubka): 240 x 168 x 347mm
- hmotnost: cca 10,2 kg
- hrubá hmotnost kartonu: 12 kg


Rozsah dodávky:
- laboratorní zdroj UDP3305C: 1 ks
- napájecí kabel: 1 ks
- kabel interface USB-A – USB-B (UT-D14): 1 ks
- sada připojovacích kabelů s krokodýlky: 1 sada
- náhradní pojistky: 1 ks
- návod k použití: 1 ks
- na objednávku komunikační kabel RS232: 1 ks
