C.Scope DXL4 DBG - Lokátor inženýrských sítí

C.Scope DXL4 DBG - Lokátor inženýrských sítí

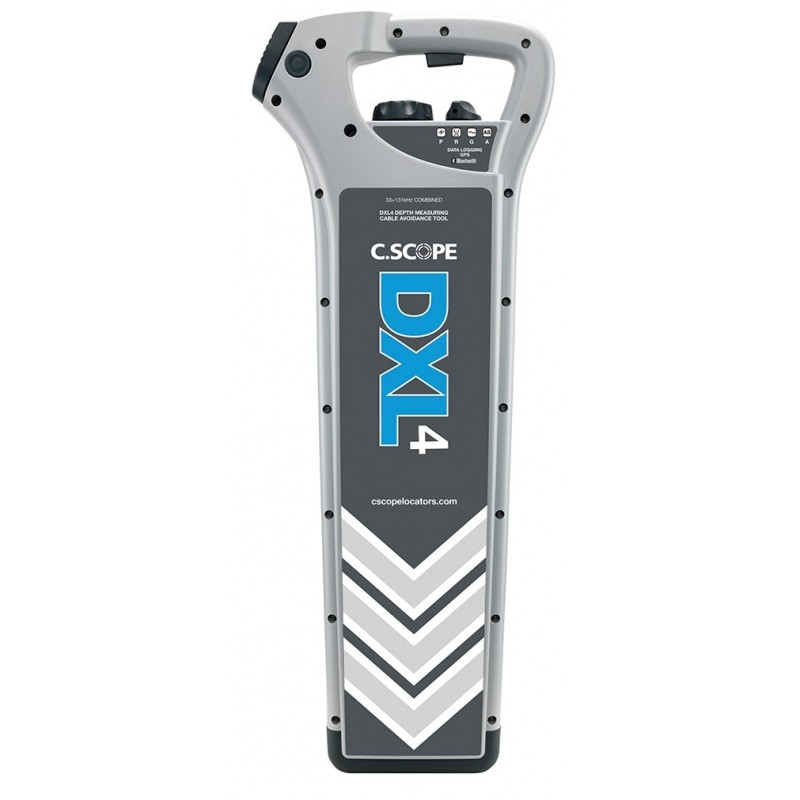

C.Scope DXL4 DBG je nový ultra moderní a vysoce výkonný lokátor inženýrských sítí. Celá řada XL byla navržená tak, aby stanovila nový standart v oboru. Lokátor v sobě spojuje všechny doposud používané technologie C.Scope, ale přináší celou řadu nových. Navíc je lokátor doslova nabitý novými funkcemi, které umožňují operátorovi najít více, rychleji a bez chyb.

Lokátor DXL4 DBG, je osazený výkonným signálním procesorem. Pokročilý software pomáhá přístroji využít výkon pro dokonalou detekci i v oblastech kde to býval problém. (jádra historických sídel atd.). Přidání nového simultánního využití frekvencí 33 kHz a 131 kHz pomáhá výrazně zlepšit detekci v oblasti telekomunikací jako jsou opláštěné optické vodiče atd. Na rozdíl od nižšího modelu CXL3 umožňuje měřit hloubku uložení sítě.

Vlastnosti

• Režim Power - pro hledání vodičů pod napětím

• Radio Mode - základní mód pro vyhledávání všech druhů sítí

• Generátor Mode - Kombinovaná 33kHz a 131 kHz (kombinované použití výrazně zlepšuje detekci sítí)

• Scan Mode - kombinuje všechny režimy dohromady

• Automatické potlačení interferencí - žádné elektromagnetické rušení nebude ovlivňovat vaši práci

• Dynamický pohybový senzor

• Automatický denní test lokátoru

• Volitelný záznam dat ze všech činnosti s lokátorem

• Bluetooth ™ pro vysokou přesnost zaměření s GPS - pouze tento model DLX 4 DBG

• LCD s vysokým rozlišením

• Automatická kalibrace, žádné nastavování a žádné pravidelní servisní kontroly

• Tříletá záruka

ČTYŘI DETEKČNÍ MÓDY

DXL4 DBG má čtyři detekční režimy, které volíte dle toho co a kde chcete vyhledávat. Každý režim má své specifické použití a výhody:

Režim POWER: je určený pro vyhledávání elektrických vodičů pod napětím. Režim pracuje na základě síťového kmitočtu.
Režim RADIO: detekuje veškeré sítě pomocí velice přesné pasivní cívky uvnitř lokátoru. Na všech kovových inženýrských sítích se indukuje elektromagnetické záření.  Díky tomu jste schopni veškeré takové sítě až do hloubky 2 metrů velice přesně zaměřit.

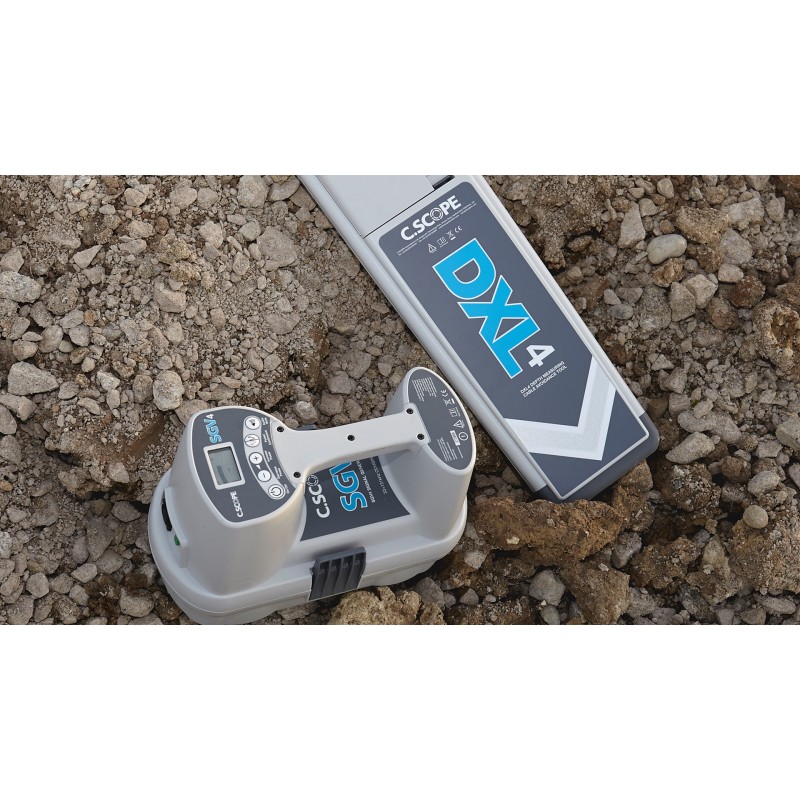

Režim GENERATOR: se používá k detekci 33kHz a 131 kHz signálu přivedeného na vyhledávanou sít pomocí generátoru SGA4 nebo SGV4. Kombinace vysoké frekvence s 33 kHz signálem umožňuje skvěle detekovat i vodiče s velice malým průměrem. Režim Generátor se také používá při práci s C.Scope sondami při vytyčování nekovových potrubí.
Režim ALLSCAN: detekuje všechny frekvence a všechny typy signálů. Tímto režimem můžete detekovat neobvyklé signály, které se mohou objevit v kmitočtových mezerách mezi konvenčními režimy Power, Radio a Generator a využívá se především při závěrečné kontrole před zahájením výkopu.

Lidská chyba často přispívá k tomu, že se může stát, že některá inženýrská síť nebyla správně identifikována. Nový lokátor DXL4 DBG se snaží všechny tyto možnosti, kdy může obsluha udělat chybu eliminovat. K omezení možnosti chyby slouží funkce Dynamic swing senzor a denní automatický test. Možnost protokolování dat může také poskytnout neocenitelnou zpětnou vazbu do pracovních postupů vašich zaměstnanců. Budete moci snadno identifikovat jejich odborné nedostatky a vyřešit je třeba následným dodatečným proškolením.

Měření hloubky: Při použití generátoru SGA4 nebo SGV4 umožňuje lokátor snadno měřit hloubky uložení inženýrských sítí pmocí jednoho stisku tlačítka.

Dynamický pohybový senzor: Pokud se ukáže, že obsluha s lokátorem při práci příliš "houpá", zazní varovný tón. To vám pomůže při tom aby jste udržovali stálé správnou vyhledávací techniku.

Automatický denní test ( ADST ): DXL 4 DBG má komplexní vlastní testovací obvody . ADST otestuje lokátor každý den při jeho prvním zapnutí a to včetně přijímacích antén. Tento test jde ukládat a operátor s lokátorem má vždy jistotu že jeho přístroj je v naprostém pořádku a v optimálním stavu pro použití.

DATA: Lokátor možňuje sběr dat. Bude denně zaznamenávat jak byl lokátor používán. Sběrnice jee svojí kapacitou konstruována tak aby zvládla 12 měsíční provoz než budou data přepisována. Data mohou být před přepsáním uložena pomocí připojení přes USB. Datová zásuvka je umístěná v prostoru baterie.

DATA LOG TRANSFER přes Bluetooth ™: Sběr dat DXL4 DBG má další možnost využití praktického zaměření vyhledávaných sítí pomocí Bluetooth ™ a vašeho telefonu. C.Scope nabízí zdarma ke stažení aplikaci RELAY App která využívá bezdrátové připojení Bluetooth ™ pro datové protokoly pro smartphony a tablety. Ty pak můžete poslat e-mailem na vaše PC pro analýzu. To poskytuje velmi praktický způsob okamžitého přenosu dat z lokátoru.

GPS MAPOVÁNÍ přes Bluetooth ™: S  DXL 4 DBG a volitelnou instalací Bluetooth ™ můžete svojí práci přesně zaznamenávat do map v Google včetně  záznamu měřené hloubky atd.

DATA LOG ANALÝZA: C.Scope nabízí zdarma ke stažení program XL2 Edition PC Toolkit který umožňuje manipulaci s uloženými datovými protokoly a jejich export do tabulek a grafů , které ilustrují všechny aspekty používání.

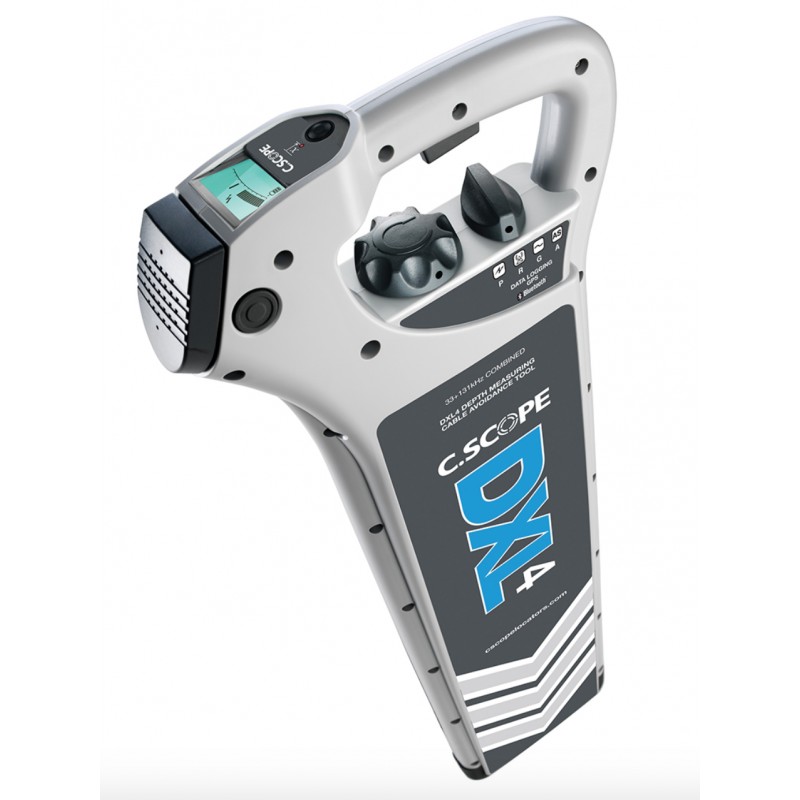

LCD: DXL4 DBG má velký, jasně a snadno čitelný podsvícený LCD displej, namontovaný za ochrannou polykarbonátovou čočku . Na displeji se zobrazí režim detekce , špičková úroveň signálu, síla signálu a stav baterie

Odepínací reproduktor: Reproduktor lze snadno oddělit pro použití v hlučném pracovním prostředí staveb, kde by použití sluchátek mohlo snadno přivodit pracovní úraz. Reproduktor lze pomocí stáčeného vodiče přiložit až k hlavě.

Robustní a odolná konstrukce: DXL4 DBG je robustní a přitom velice lehký. Využívá konstrukci dvou stěn. Lokátor také splňuje krytí IP 65 proti vniknutí prachu a vody .

KALIBRACE: DXL4 DBG nevyžaduje pravidelné re - kalibrace což snižuje provozní náklady.

SERVIS: C.Scope poskytuje kompletní servis v celé EU.

ZÁRUKA: DXL4 DBG je dodáván s tříletou zárukou

Specifikace

Tovární označení : DXL4 D LOCATOR
Označení jednotlivých variant:
• DXL4 Locator s protokolování dat - ZXDXL4CAT - DL Dataová verze
• DXL4DBG Locator s protokolování dat a Bluetooth ™ - ZXDXL2CAT - DLB datová a Bluetooth ™

Rozměry
• 720mm x 280mm x 65mm

Hmotnost
• 2,6 kg vč . baterie . 2,4 kg bez . baterie

Baterie
• 8 x " AA  ( LR6 ) 40 hodin přerušované použití při teplotě 20 ° C. Kompatibilní s NiMH nabíjecími bateriemi

Teplotní rozsah
• 20 º C až +50 º C

Přístroj má krytí IP65 a certifikát CE
