Metrel A 1632 - Analyzátor eMobility EVSE

Umožňuje provedením funkčních a bezpečnostních testů EVSE Typ 1 a / Nebo Typ 2, taktéž testy Mode 2 a Mode 3 nabíječe kablovaná a monitoring komunikace Mezi nabíječe stanicí a (simulovaným) elektrovozidlom během nabíjení. A 1632 je také kompatibilní s mesmo software.

Podporuje ověření elektrické bezpečnosti a funkční testování EVSE typu 1 a typu 2, stejně jako testování nabíjecích kabelů Mode 2 a Mode 3 a také monitorování komunikace mezi nabíjecí stanicí a EV během nabíjení.

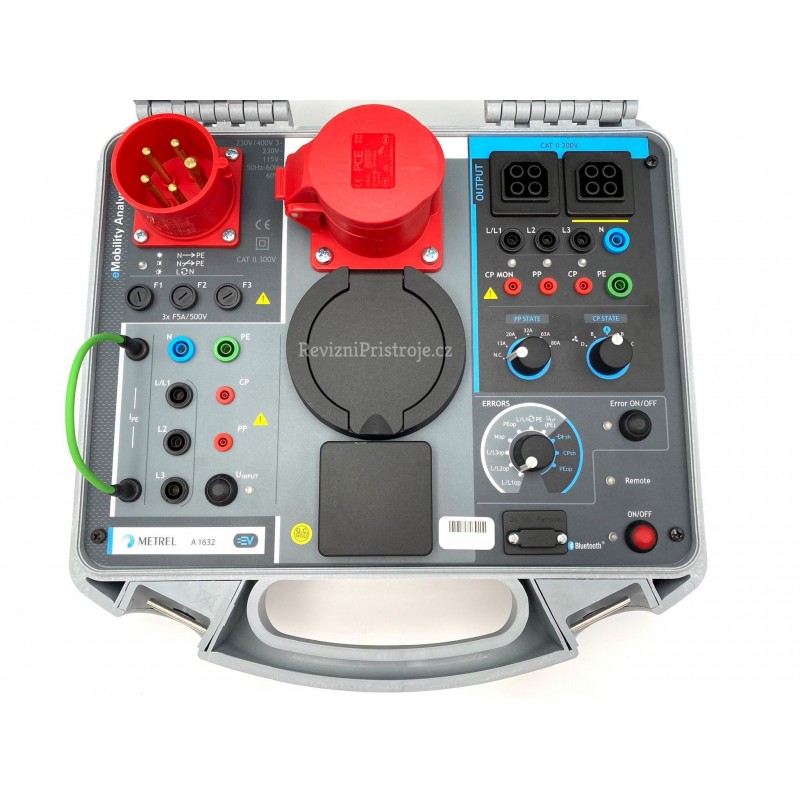

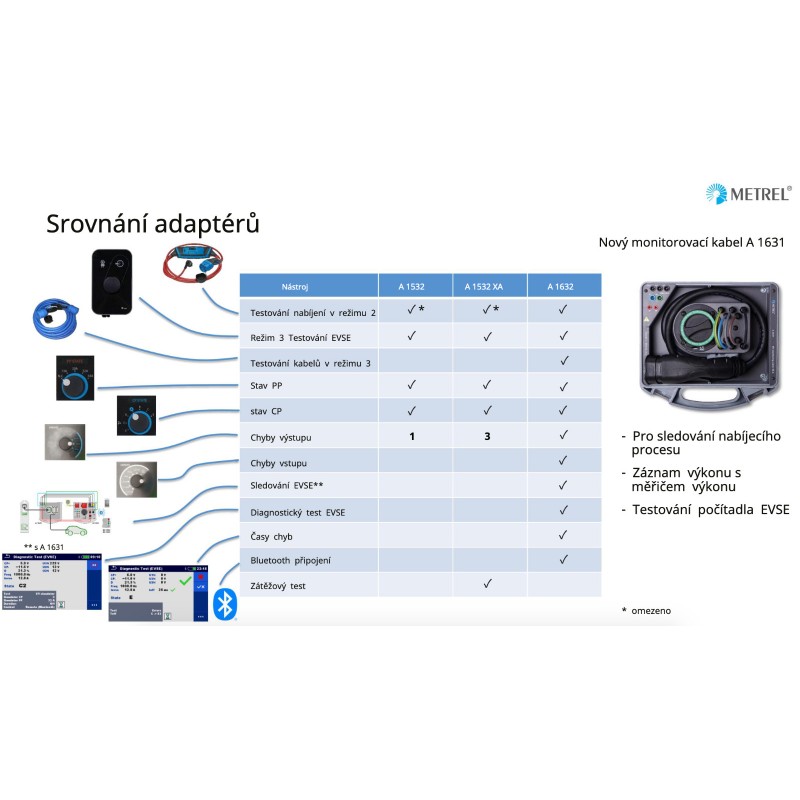

A 1632 eMobility analyzátor je zařízení speciálně určené pro diagnostické testování nabíjecích stanic pro elektromobily (EVSE). Spolupracuje s vybranými přístroji Metrel nebo Android aplikací Metrel eMobility (A 1733).

Umožňuje provedení funkčních a bezpečnostních testů EVSE Typ 1 a / nebo Typ 2, také testy Mode 2 a Mode 3 nabíjecích kabelů a monitoring komunikace mezi nabíjecí stanicí a (simulovaným) elektrovozidlom během nabíjení. A 1632 je také kompatibilní s mesmo software.





Použití:

• Funkční a diagnostické testování EVSE podle EN 61851-1 a elektrická bezpečnost podle EN 60364-6
• Simulace chyb v napájecí síti pro ověření bezpečnosti nabíjecího kabelu
• Testování elektrické bezpečnosti jednofázových a 3-fázových kabelů

Normy:

• Elektromagnetická kompatibilita:
  • EN 61326
• Bezpečnost:
  • EN 61010-1
  • EN 61010-2-030
  • EN 61010-031
• Funkčnost:
  • EN 61851-1
  • EN 61557
• Li-ion baterie:
  • IEC 62133

Rozsah dodávky:

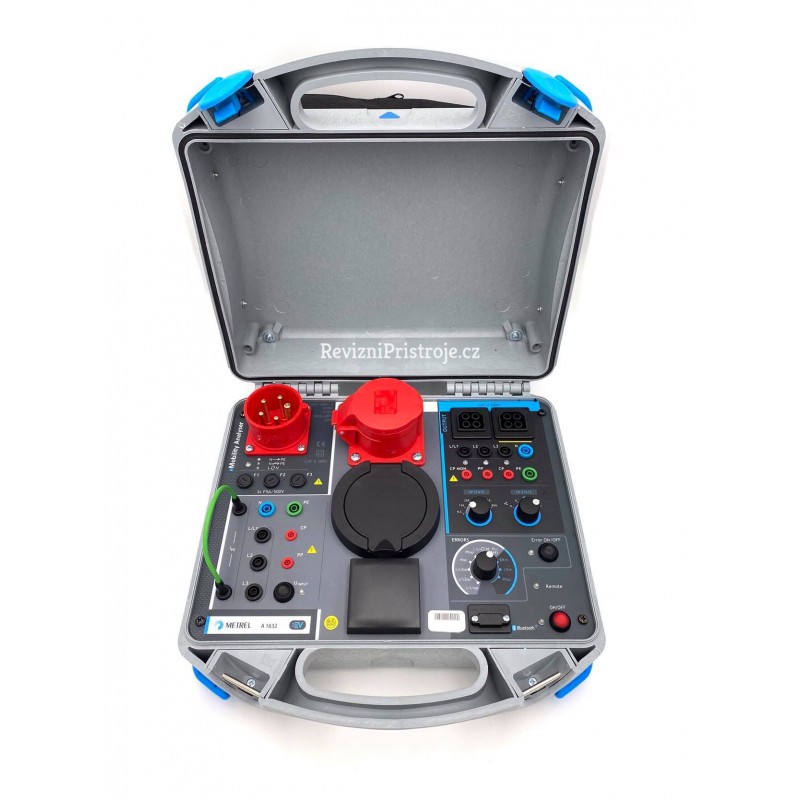

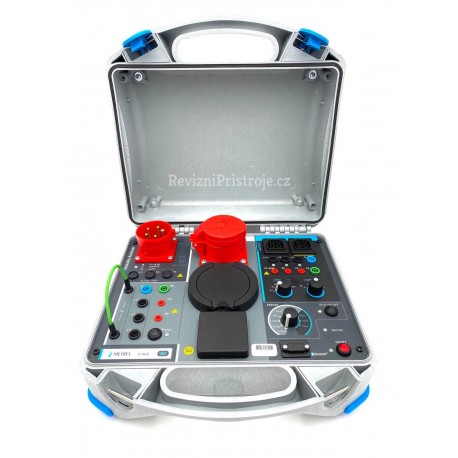

• A1632 EVSE emobility analyzátor
• zásuvkový adaptér Type 2 Male s dlouhým CP pinem (2x konektor Metrel), 2m
• napájací síťový kabel 1-fázový EU - 3-fázový CEE 16A
• Adaptér 2mm banánek - 4 mm kaskádový banánek, 1 m
• obal na příslušenství (připevněn na kryt přístroje)
• aplikace Metrel eMobility pro Android
  • aplikaci lze bezplatně stáhnout z Android market
• návod k obsluze
• kalibrační certifikát od výrobce v angličtině

Poznámka: aplikace umožňuje pouze provedení EVSE testů

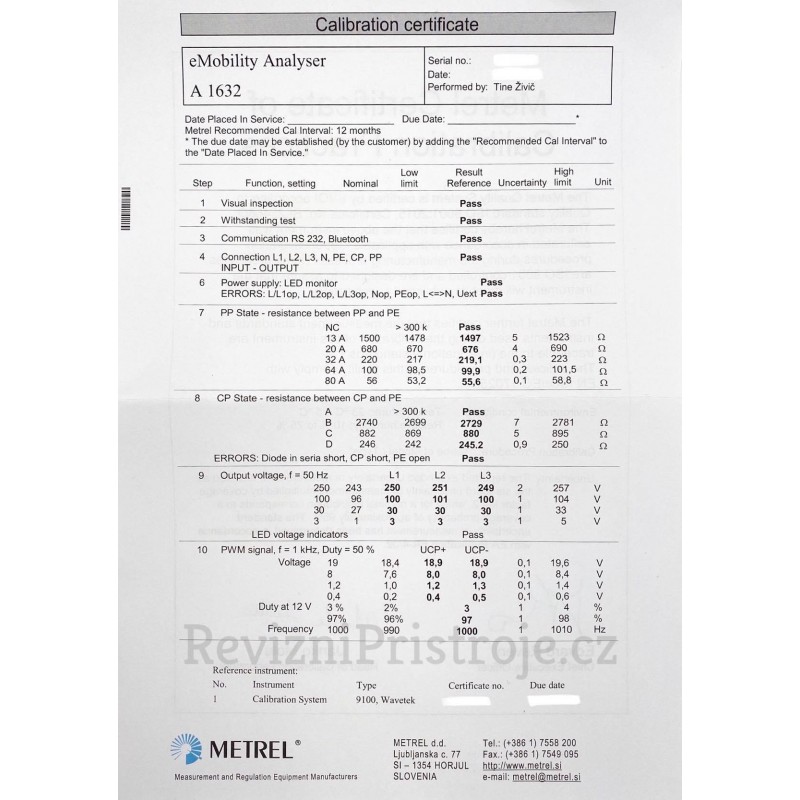

Kalibrační certifikát

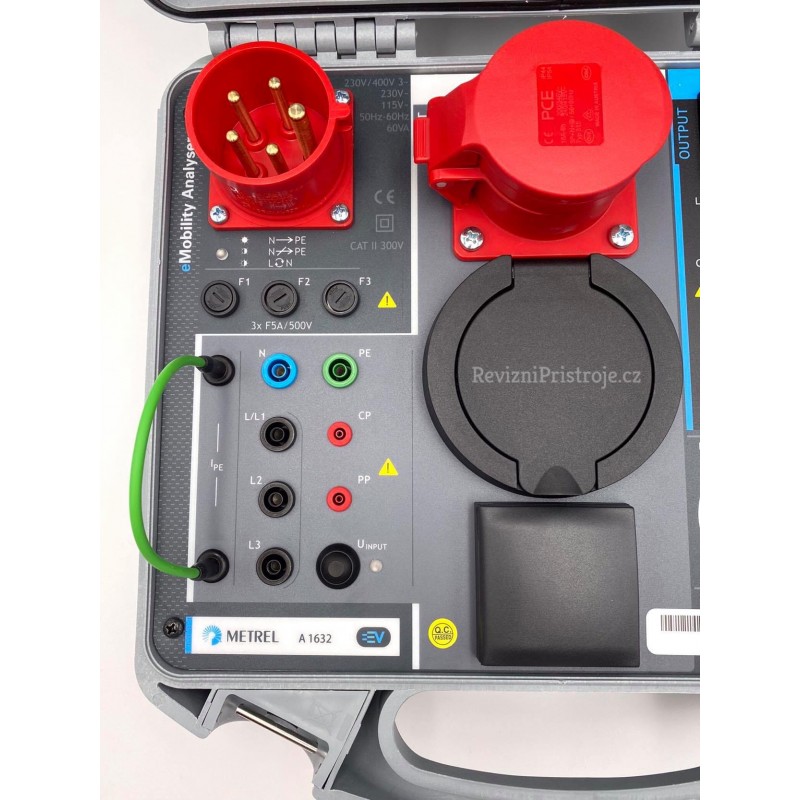

Diagnostický test (EVSE)
U1N, U2N, U3N - síťové napětí

Měřicí rozsah	Rozlišení	Nejistota měření
0 V ÷ 440 V	1 V	± (2 % z MH + 2 D)

Jmenovitý kmitočtový rozsah: 0 Hz, 14 Hz ÷ 500 Hz

Sled - sled fází
Zobrazený výsledek: 1.2.3   nebo    3.2.1

UCP+, UCP-  - Napětí

Měřicí rozsah	Rozlišení	Nejistota měření
-19,9 V ÷ 19,9 V	0,1 V	± (2 % z MH + 2 D)

Výsledek: kladná, záporná špičková hodnota (interval 8 μs)

Kmit - kmitočet

Měřicí rozsah	Rozlišení	Nejistota měření
500,0 Hz ÷ 1500,0 Hz	0,1 Hz	± 1% z MH

D - Střída

Měřicí rozsah	Rozlišení	Nejistota měření
0,1 % ÷ 99,9 %	0,1 %	± 10 D

Ievse - Nabíjecí proud k dispozici prostřednictvím nabíjecího kabelu / EVSE

Rozsah zobrazení	Rozlišení	Nejistota měření
0,0 A ÷ 99,9 A	0,1 A	Vypočítaná hodnota*

 Podle tabulky A.8 v IEC / EN 61851-1

tvyp - Doba odpojení (PEop)

Měřicí rozsah	Rozlišení	Nejistota měření
0 ms ÷ 399 ms	1 ms	±(1% z MH + 5 D)

tvyp - Doba odpojení (–Ι>–sh, CPsh)

Měřicí rozsah	Rozlišení	Nejistota měření
0,00 s ÷ 3,10 s	10 ms	±(1% z MH + 5 D)

Pozn.: Pro tvyp je měřený kanál L1-N

MH značí měřenou hodnotu, D značí digit

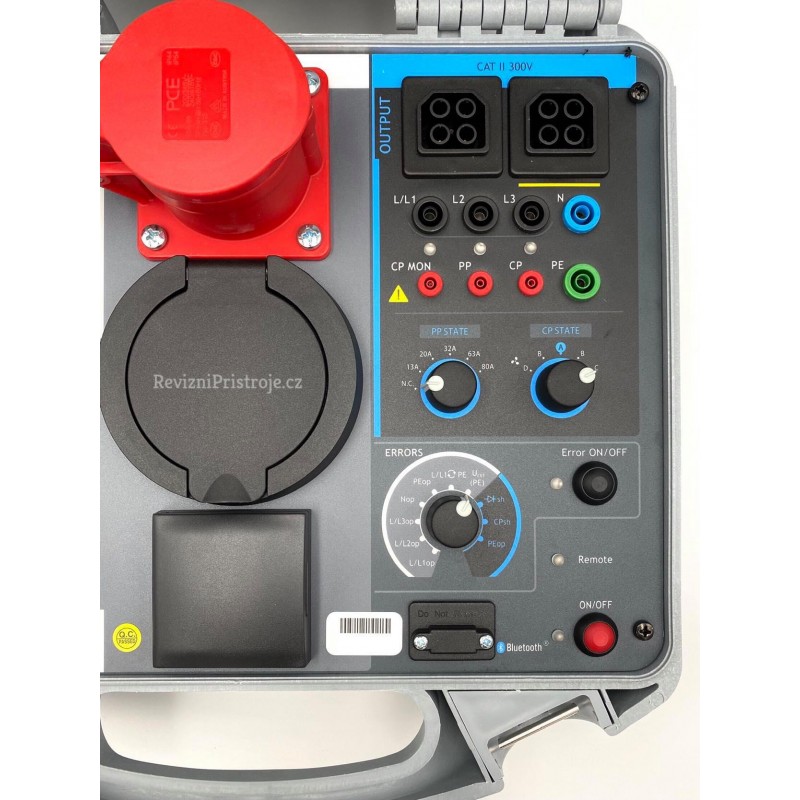

PP simulace

Stav	Odpor
N.C.	> 300 kΩ
13 A	1,5 kΩ ± 1,5 %
20 A	680 Ω ± 1,5 %
32 A	220 Ω ± 1,5 %
63 A	100 Ω ± 1,5 %
80 A	56 Ω ± 5 %

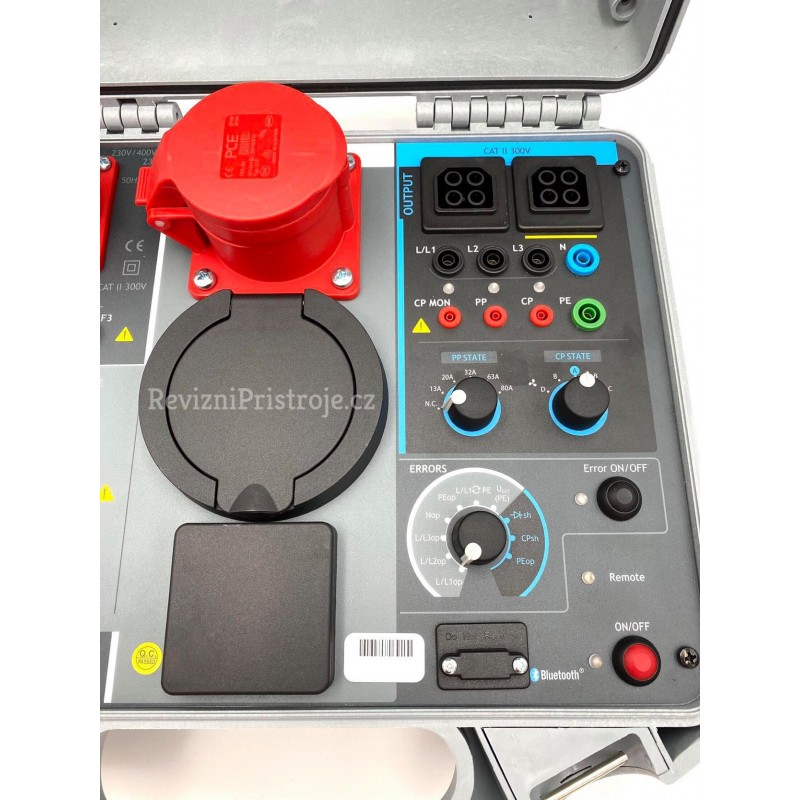

 CP simulace

Stav	Odpor
A	> 300 kΩ
B	2,74 kΩ ± 1,5 %
C	882 Ω ± 1,5 %
D	246 Ω ± 1,5 %

Možné stavy systémů (měřeno a interpretováno analyzátorem*)

Stav	Význam
A1	není připojeno EV
A2	není připojeno /PWM
B1	EV připojeno
B2	EV připojeno /PWM
C1	EV nabíjeno
C2	EV nabíjeno /PWM
D1	EV nabíjeno a ventilace
D2	EV nabíjeno a ventilace /PWM
E	Chyba
F	Selhání
Neplatný	CP signál nelze klasifikovat

* Podle tabulky A.4 v IEC/EN 61851-1.
Pokud se jako výsledek zobrazí více stavů, lze všechny stavy považovat za platné podle IEC/EN 61851-1.

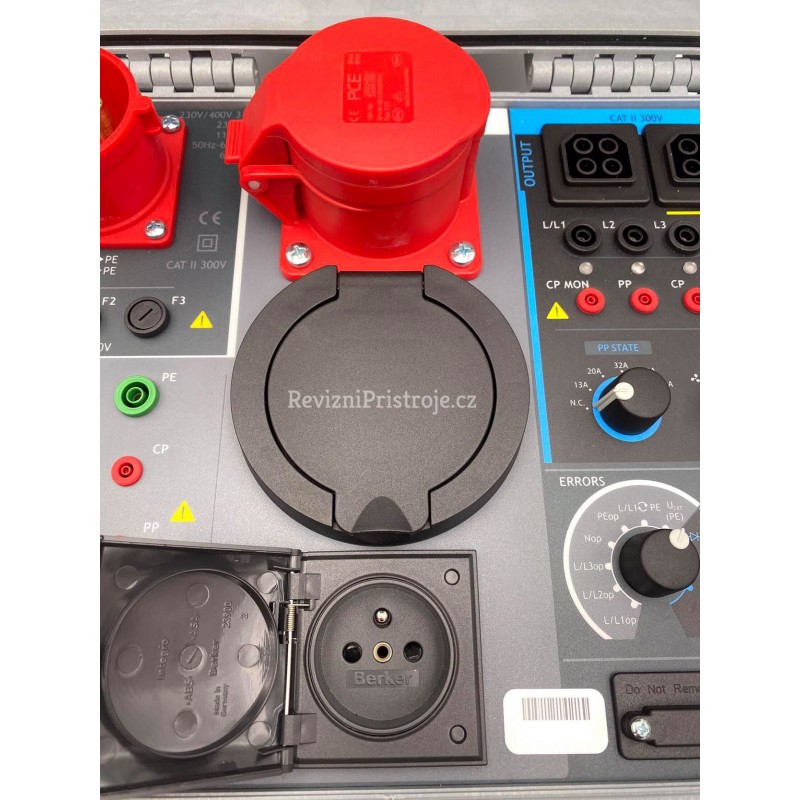

Chyby

Chyby	Aplikováno na:	Parametr	Popis
L/L1op	VSTUP		L/L1 vodič přerušen
L/L2op			L/L2 vodič přerušen
L/L3op			L/L3 vodič přerušen
Nop			N vodič přerušen
PEop			PE vodič přerušen
L ↔ PE			L/L1 a PE vodiče vzájemně  zaměněny*
Uext (PE)			Externí napětí na PE (na vstupu)*
–Ι>–sh	VÝSTUP	E1	CP dioda zkratovaná  Výstup EVSE by měl být deaktivován  (doba odpojení) do 3 s
CPsh		E2	CP-PE zkrat  Výstup EVSE by měl být deaktivován  (doba odpojení) do 3 s
PEop		E3	PE vodič přerušený  Výstup EVSE by měl být deaktivován  (doba odpojení) do 3 s

 * síťové napětí je přiojeno k PE přes odpor 1MΩ

 Další

LED indikující Output (Výstup) napětí - svítí pro U_Lx - N > 50 V.

 Všeobecně:

Napájení	Akupack 7,2 V DC (4,4 Ah Li-Ion)
Doba nabíjení	typicky 4h
Provozní doba z akupacku	> 32 h v klidovém stavu  > 18 h při testování
Síťové napájení	115 V AC ± 10 %  230 V AC ± 10 %  230 V / 400 V 3f AC ± 10 %  50 Hz - 60 Hz, 60 VA
Kategorie přepětí	CAT II / 300 V
Třída ochrany	2 - zesílená izolace
Stupěň znečištění	2
Krytí
Uzavřený kryt	IP 65
Otevřený kryt	IP40
Síťová měřicí zusuvka	IP 20
Rozměry	cca 36 cm x 33 cm x 16 cm
Hmotnost	cca 5,2 kg (bez příslušenství)
Zvukové a vizuální výstrahy	ano
Elektromagnetická kompatibilita (EMC)
Vyzařování	EN 55011 Tříbad B (Skupina 1)
Odolnost	Průmyslové emg. prostředí
Referenční podmínky
Teplota	25 °C ± 5°C
Relativní vlhkost	40 % ÷ 60 %
Pracovní podmínky
Teplota	-10 °C ÷ 50 °C
Relativní vlhkost	max. 90% (0 °C ÷ 40 °C), bez kondenzace
Nadmořská výška	do 3 000 m
Skladovací podmínky
Teplota	-10 °C ÷ 70 °C
Relativní vlhkost	max. 90 % (-10°C ÷ 40 °C)
	max. 80 % (40 °C ÷ 60 °C)
Komunikace
RS 232 sériová komunikace	galvanicky odděleno
Přenosová rychlost	115 200 bitů/s, 1 stop bit, bez parity
Konektor	Standardní RS 232, 9 pinů D
Bluetooth modul	třída 2
