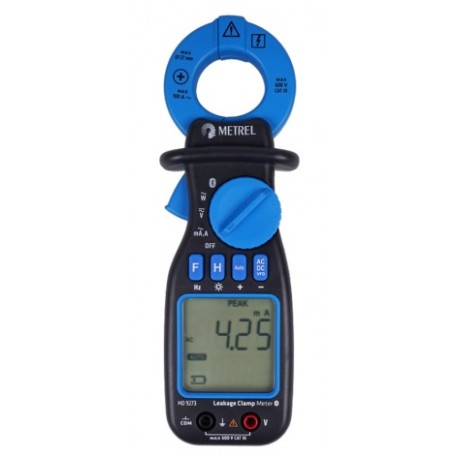

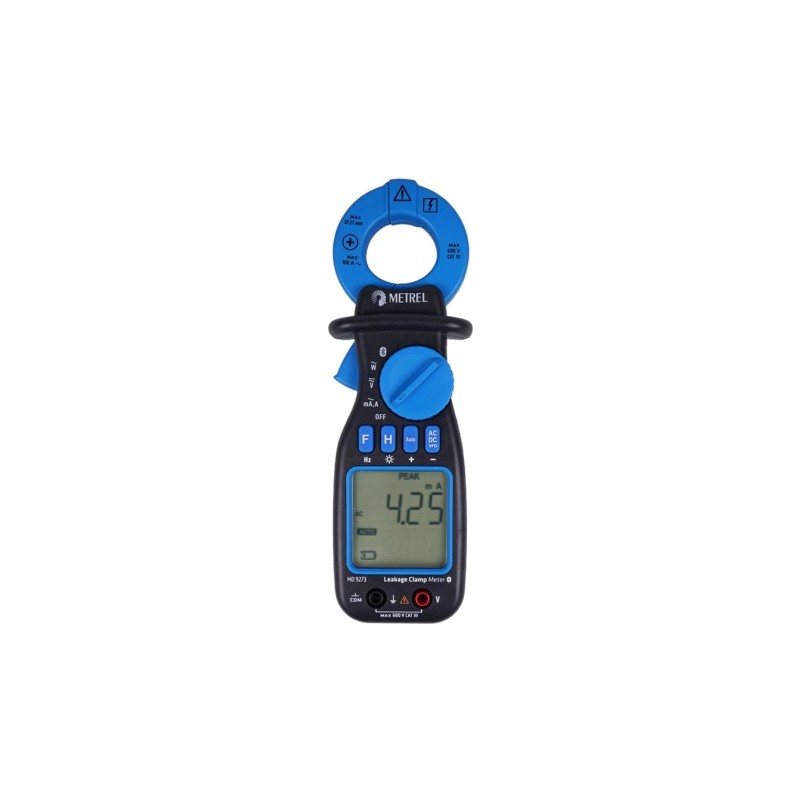

Metrel MD 9273 - kompaktní klešťový měřič unikajících proudů

Metrel MD 9273 - Klešťový multimetr TRMS s Bluetooth®

MD 9273 je samostatný měřící přístroj s Bluetooth konektivitou nabízející měření napětí, proudu (i unikajícího s rozlišením 10uA), výkonu (činný, jalový, zdánlivý výkon, THD, PF, fázový posun), frekvence, harmonických složek.

MD9273 může spolupracovat s přístroji Metrel MI 3155, MI 3152 a MI 3325 – pomocí Bluetooth pracuje jako bezdrátový adaptér – do přístrojů přenáší naměřené hodnoty proudu, napětí výkonu a dalších měřených veličin.

MD 9273 je nové rozšíření s podporou Bluetooth k multifunkčním testerům Metrel MI 3155, MI 3152 a MI 3325. Při společném použití tvoří tým pro měření dat z bezpečné vzdálenosti. Tyto multifunkční přístroje mohou zaznamenávat náběhový proud z měření MD 9273 a zobrazovat data ve formě tabulky nebo grafu nebo je lze použít pro generování signálu 128 Hz, který může MD 9273 filtrovat a sledovat pro trasování kabelů. Když funguje jako vzdálená sonda, může odesílat data o proudu, napětí, výkonu a harmonických měřeních.

Lze jej používat samostatně a také připojit přes Bluetooth jako měřicí adaptér k přístrojům EurotestXC MI 3152 a EurotestXD MI 3155.

Multifunkční přístroje mohou zaznamenávat náběhový proud z měření MD 9273 a zobrazovat data ve formě tabulky nebo grafu nebo je lze použít pro generování signálu 128 Hz, který může MD 9273 filtrovat a sledovat pro trasování kabelů.
Když funguje jako vzdálená sonda, může odesílat data o proudu, napětí, výkonu a harmonických složek. Na druhou stranu se jedná o nezávislý přístroj s vylepšenou přesností, konstrukcí a novými funkcemi, jako je VFD filtr.

Dokáže přesně číst svodový proud TRMS AC systému, detekovat ztráty v systému, navrhovat možné důvody ztráty, snímat harmonické v signálu a provádět základní testy kvality napájení.




Vlastnosti

Měřicí funkce

• TRMS měření AC a DC napětí
• TRMS měření střídavého proudu
• Měření frekvence
• VFD měření frekvence a napětí
• Měření harmonických složek
• Měření výkonových parametrů

Klíčové vlastnosti

• Bluetooth připojení k MI 3155, MI 3152 a MI 3325
• Záznam náběhového proudu pomocí MI 3155, MI 3152 a MI 3325
• Online měření proudu, napětí, výkonu, proudových harmonických a harmonických napětí
• 128 Hz zářezový filtr pro sledování kabelů
• TRMS: přesná měření sinusových a nesinusových signálů
• Velikost čelistí: 28 mm
• Stíněná čelist: stíněná čelist umožňuje použití klešťového měřiče v nejhlučnějším prostředí
• Přesné: měření střídavého proudu s přesností 0,8 % a základním rozlišením 0,01 mA a napětí s přesností 0,5 % a základním rozlišením 0,01 V
• Výkon: měří různé parametry výkonu (činný, jalový, zdánlivý výkon, THD, PF, fázový posun)
• Inteligentní analýza ztrát: komplexní algoritmy detekují ztráty a umožňují určit možné příčiny ztráty proudu
• Harmonické složky: měří proudové nebo napěťové harmonické složky a procentuální hodnotu harmonických složek až do 19
• THD a PF: duální displej umožňuje zobrazení naměřených hodnot spolu s celkovým harmonickým zkreslením (THD) nebo účiníkem (PF)
• Špičková hodnota: lze zobrazit špičkovou hodnotu tvaru vlny nebo faktoru výkyvu
• Režim MAX/MIN/HOLD: zobrazuje maximální, minimální nebo poslední naměřenou hodnotu

Technická data

• Rozměry: 185 mm x 62 mm x 42 mm
• Hmotnost (bez příslušenství): 210 g

Aplikace

Výroba elektřiny

• Analýza kvality elektrické energie v zařízeních vysokého napětí

Nízkonapěťové uzemnění a ochrana před bleskem

• Zařízení na ochranu proti přepětí

Nízkonapěťová kvalita napájení

• Nepřerušitelný zdroj energie
• Zprávy o kvalitě napájení
• Vliv problémů kvality elektrické energie na životní a pracovní prostředí

Speciální místa

• Vlhká a venkovní místa
• Konstrukce a testování EVSE

Bezpečnost strojů

• Bezpečnost strojů a pevně připojených zátěží

Uzemnění nemocnice a ochrana před bleskem

• Zařízení přepěťové ochrany v nemocnicích

Napájení a rozvod energie

• Nemocniční rozvaděče a automatická vypínací ochrana
• Kvalita napájení
• Nepřerušitelné napájení ve zdravotnictví

Chirurgické sály nebo operační sály

• Lékařský IT systém
• Izolované oblasti RCD
• Lékařské přístroje

Pozdravovny pro pacienty a nemocniční oddělení

• Elektrická bezpečnost veřejného a pracovního prostoru ve zdravotnictví

Sekundární zdroje energie ve zdravotnictví

• Bezpečnost generátoru
• Sanitky

Preventivní údržba

• Základní zemní odpor
• Měření napětí
• Měření proudu
• Bezpečnost přenosných spotřebičů

Odstraňování problémů

• Fotovoltaické systémy
• Odstraňování problémů se spotřebiči
• Detekce sledu fází

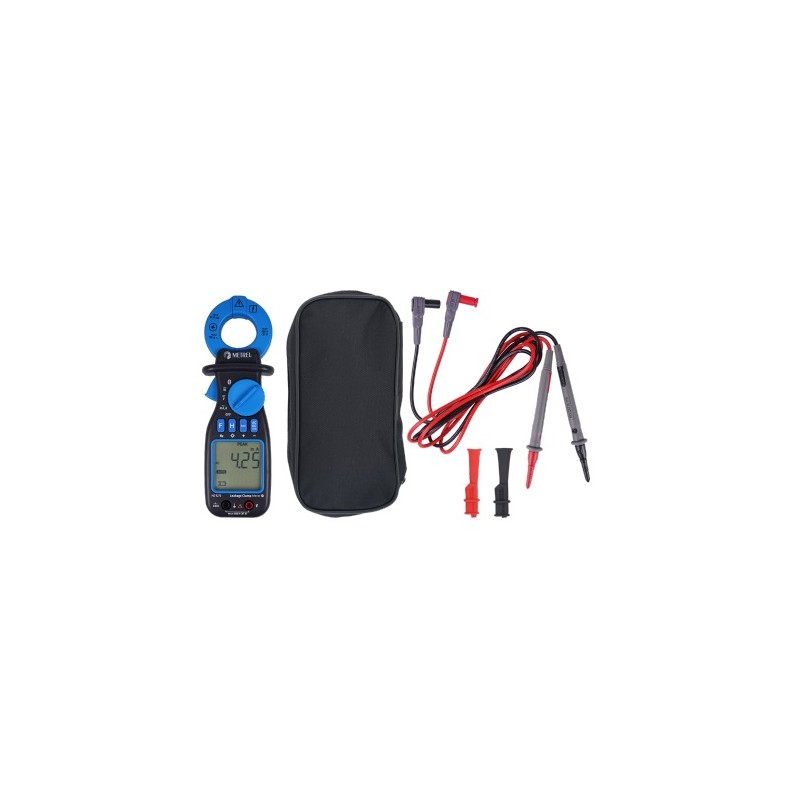

Rozsah dodávky:

• MD 9273 Bluetooth® TRMS
• Testovací kabel se sondou, 2 ks
• AMD 9028 krokosvorka, 2 ks
• Baterie 1,5 V, typ AA, 2 ks
• Brašna
• Návod k použití
• Kalibrační certifikát
