Metrel MD 9221 - TRMS AC proudový klešťový multimetr

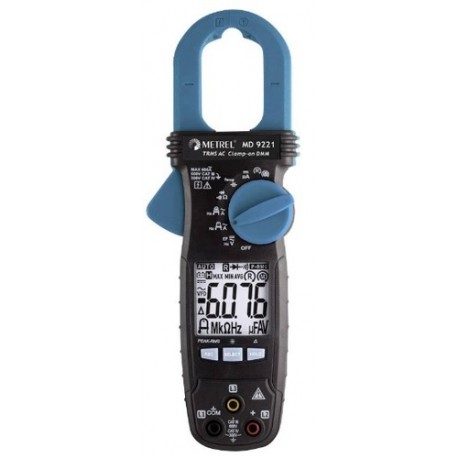

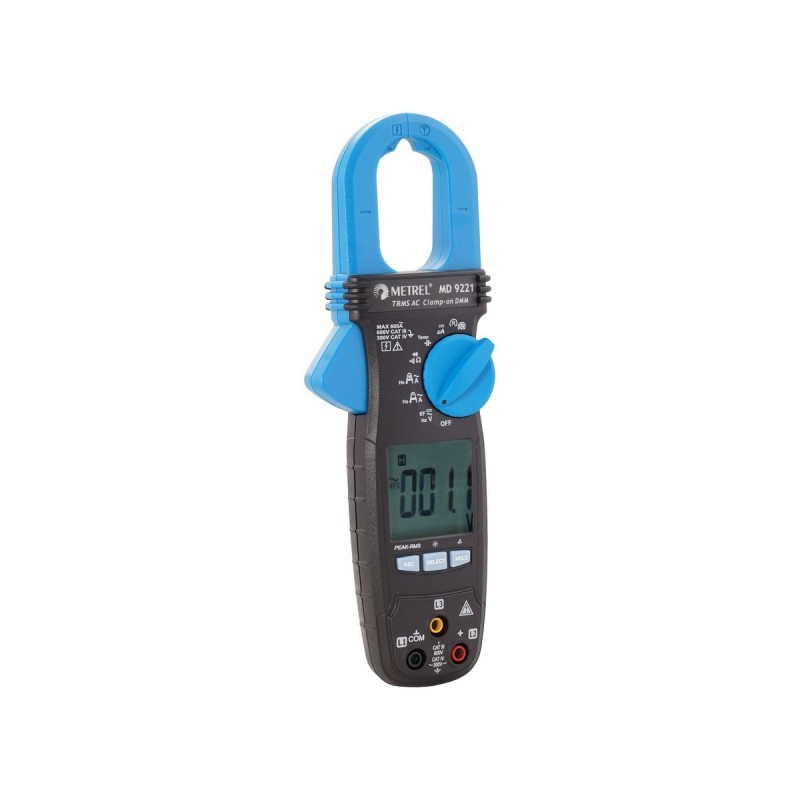

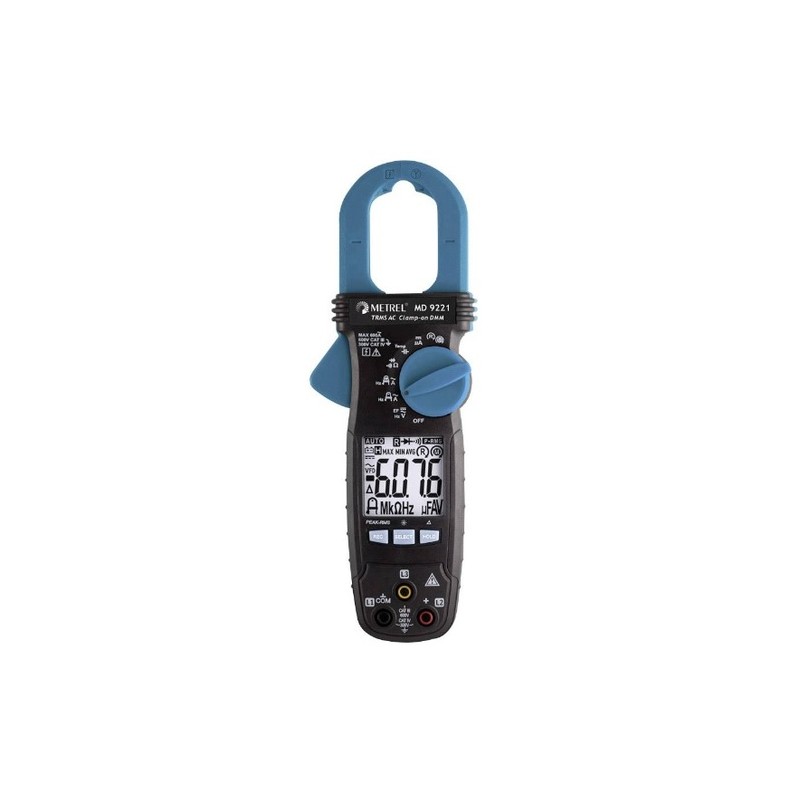

TRMS AC proudový klešťový multimetr Metrel MD 9221

MD 9221 je profesionální TRMS AC proudový klešťový měřič schopný měřit teplotu se sondou typu K, kapacitu a frekvenci. Je vybaven vestavěnou funkcí VFD, která umožňuje přístroji měřit skutečné hodnoty. Disdponuje širokou škálou doplňkových funkcí, včetně Data a MAX hold, špičková hodnota, automatické vypnutí, automatické nastavení rozsahu, relativní nula a měření pořadí fází.

Funkce měření:

• DC a TRMS AC napětí do 600 V;
• Měření střídavého proudu TRMS do 600 A;
• 3-fázová rotační funkce;
• Měření odporu;
• Zkouška akustické kontinuity;
• Test diod;
• Měření frekvence;
• měření kapacity;
• Měření teploty.

Klíčové vlastnosti:

• Automatické nastavení rozsahu.
• LCD displej s podsvícením, 3-5/6 místný, 6000
• počet.
• Automatická, bezkontaktní detekce elektromagnetického pole k lokalizaci a sledování v přímém přenosu vodičů.
• Funkce uchování dat.
• Funkce MIN/MAX/AVG.
• Špičková hodnota.
• Relativní nula.
• Rozevření čelistí 30 mm.
• Kategorie přepětí CAT IV / 300 V, CAT III / 600 V.

Aplikace:

• Údržba systému;
• Kontrola napájecího systému;
• Průmyslové testování na vysoké úrovni;
• Elektrické testování na vysoké úrovni.

Standardy:

• CAN/CSA C22.2 č. 61010-1 Ed. 3.0
• EN61326-1:2006
• EN55022
• EN61000-3-2
• EN61000-3-3
• EN61000-4-2
• EN61000-4-3
• EN61000-4-4
• EN61000-4-5
• EN61000-4-6
• EN61000-4-8
• EN61000-4-11
• IEC/UL/EN61010-1 Ed. 3.0
• IEC/EN61010-2-033 Ed. 1,0
• IEC/EN61010-2-032 Ed. 3.0
• IEC/EN61010-031 Ed. 1.1

Směrnice:

• 2004/108/EC EMC
• 2006/95/ES LVD

Funkce	Rozsah	Přesnost
Stejnosměrné napětí	600,0 V	± (1,0 % čtení + 5 číslic)
Střídavé napětí (50 Hz ... 60 Hz)	600,0 V	± (1,0 % čtení + 5 číslic)
PEAK-rms (ACV & ACA)	Odezva: 80 ms až > 90 %
Zvukový tester kontinuity	Zvukový práh: Mezi 10 Ω a 250 Ω	Doba odezvy: cca 32 ms.
Ohm	600,0 Ω, 6 000 KΩ, 60,00 KΩ	± (1,0 % čtení + 5 číslic)
Kapacita	200,0 ΩF, 2500 ΩF	± (2,0 % čtení + 4 číslice)
Tester diod	2 000 V	± (1,5 % čtení + 5 číslic)
DCμA	200,0 ΩA, 2000 ΩA	± (1,0 % čtení + 5 číslic)
Teplota	-40,0 ΩC … 400 ΩC	Od ± (1,0 % naměřené hodnoty + 0,8 °C) do ± (1,0 % ze čtení + 1 °C)
	-40,0 °F … 752 °F	Od ± (1,0 % naměřené hodnoty + 1,5 °F) do ±(1,0 % ze čtení + 2 °F)
AmpTipTM upínací ACA (50 Hz … 60 Hz)	60,00 A	± (1,5 % čtení + 5 číslic)
Běžná upínací ACA (50 Hz … 400 Hz)	60,00 A … 600,0 A	Od ± (1,8 % čtení + 5 číslic) do ±(2,0 % čtení + 5 číslic)
Hz Line Level Frekvence	5,00 Hz … 999,9 Hz	± (1,0 % čtení + 5 číslic)
Bezkontaktní detekce EF	20 V … 440 V	Tolerance: 10 V … 600 V
Detekční frekvence	50/60 Hz
Přechodná ochrana	6,0 kV (přepětí 1,2/50 μs)
Ochrany proti přetížení	Funkce proudu a Hz přes čelisti: 600 A DC/A AC rms při < 400 Hz Funkce napětí a 3fázové rotace přes svorky: 660 V DC / 920 V AC rms Další funkce přes svorky: 600 V DC / V AC rms
Zdroj napájení	Baterie 1,5 V AAA Velikost X 2
Spotřeba energie	4,3 mA
Rozměr (D x Š x V)	217 x 76 x 37 mm
Hmotnost	186 g
Otevření čelistí a průměr vodiče	30 mm

Rozsah dodávky:

• MD 9221 Proudové kleště
• Testovací kabel, 3 ks
• Krokosvorka, 3 ks
• Teplotní čidlo typu K, 1 ks
• Baterie, 2 ks
• Pouzdro, 1 ks
• Uživatelský manuál
