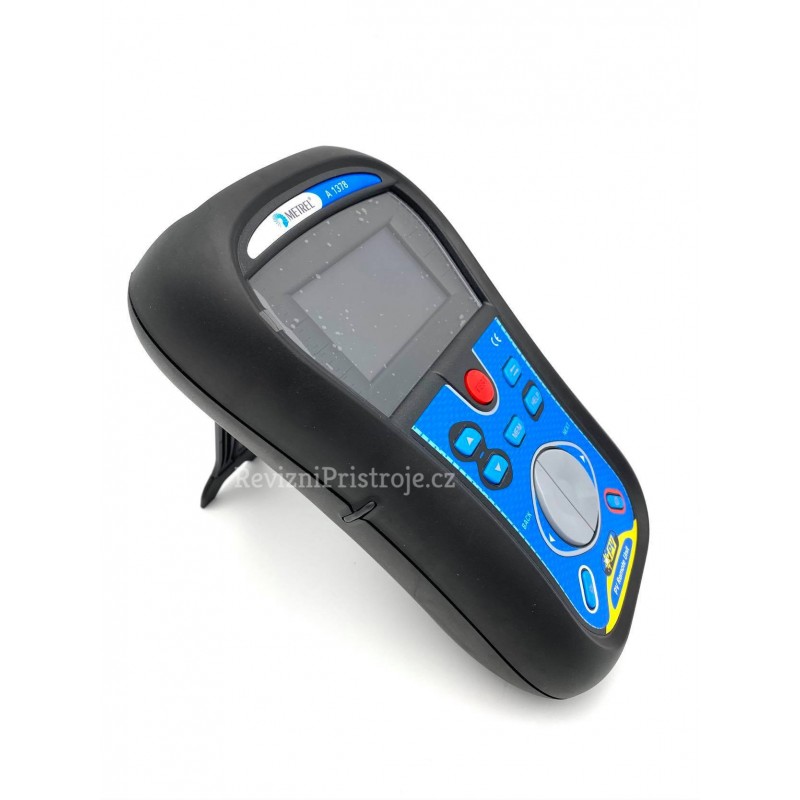

Metrel A1378 - jednotka určená k vzdálenému testování instalací a fotovoltaických zařízení

Metrel A1378 - vzdálená jednotka pro ověření bezpečnosti a efektivity výrobny

(Eurotest PV Remote) vzdálená jednotka pro MI3108 a MI3109.

Vzdálená jednotka, která slouží ke sběru dat o ozáření a teplotě panelů. Díky tomu lze výsledy elektrických měření proudu a napětí panelů nebo stringů uvést do souladu s okamžitými hodnotami okolních podmínek a vyhodnotit tak účinnost výroby elektrické energie.

Slouží k měření parametrů prostředí (teplota, intenzita slunečního záření) pomoců připojených snímačů A1400 (teplota) a A1427 (sluneční záření) v případě, že solární panely jsou fyzicky umístěny ve větší vzdálenosti od FV rozvaděče.

S PV dálkovým ovladačem lze měřit parametry prostředí, zatímco elektrické parametry se měří s přístrojem na jiném místě. Hodiny hlavního přístroje a jednotky PV Remote mohou být synchronizovány. To umožňuje snadné sdružování dat měřených současně po ukončení testů.

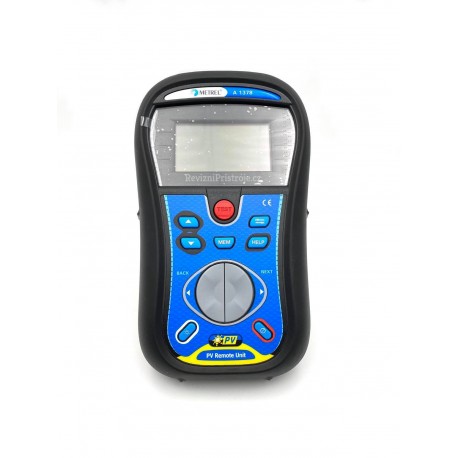

Grafický displej s podsvícením nabízí snadné čtení výsledků, indikací, parametrů měření a zpráv.

Hlavní funkce:

Hlavní funkcí A1378 je umožnit současné měření environmentálních parametrů, jako jsou teplota FV modulu a intenzita slunečního záření, zejména v situacích, kdy jsou FV panely umístěny ve větší vzdálenosti od rozvaděče nebo měřicího přístroje. To je obzvláště užitečné, když jsou panely instalovány na střeše a připojovací svorky se nacházejí u měničů uvnitř budovy.

Pomocí A1378 lze měřit tyto environmentální parametry přímo u panelů, zatímco elektrická zařízení mohou být časově synchronizována. To umožňuje přesné spárování naměřených údajů a následný výpočet hodnot za standardních testovacích podmínek (STC).

Vhodný pro přístroj:

MI 3108 ST
MI 3109 ST

(Poznámka: Přístroje MI3108PS a MI3109PS jsou standardně dodávány s jednotkou A1378.)

Všeobecné údaje

• Napájení 9 VDC (6x1.5V baterie typ AA, alkalická nebo nabíjecí)
• Výdrž typicky 20 h
• Vstupní napětí 12 V ± 10 %
• Vstupní proud 400 mA Max.
• Nabíjecí proud baterií 250 mA (vnitřně regulovaný)
• Krytí IP 40

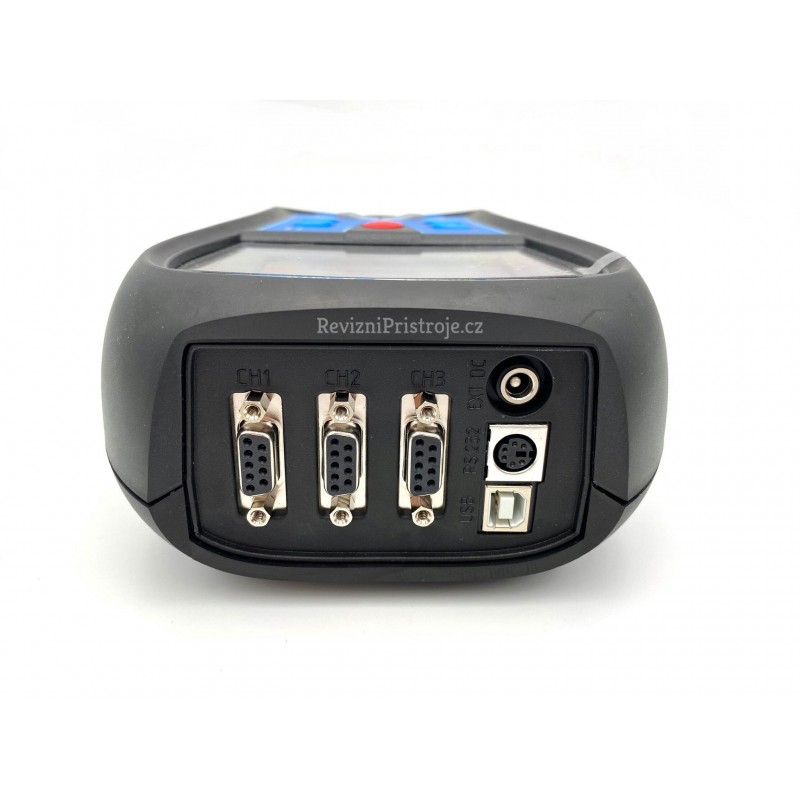

• RS232 Baud rate 9600
• Počet výsledků v paměti: > 3000, kruhový buffer
• Displej 128x64 s podsvícením
• Rozměry (š x v x h) 14 cm x 8 cm x 23 cm
• Hmotnost 1.0 kg, bez baterií

Referenční podmínky

• Teplota 10 °C ÷ 30 °C
• Vlhkost 40 %RH ÷ 70 %RH

• Teplota 0 °C ± 40 °C
• Vlhkost 95 % RH (0 °C ± 40 °C), bez kondenzace

Skladování

• Teplota -10 ± 70 °C
• Max. vlhkost
  • 90 %RH (-10 ± 40 °C)
  • 80 %RH (40 ± 60 °C)

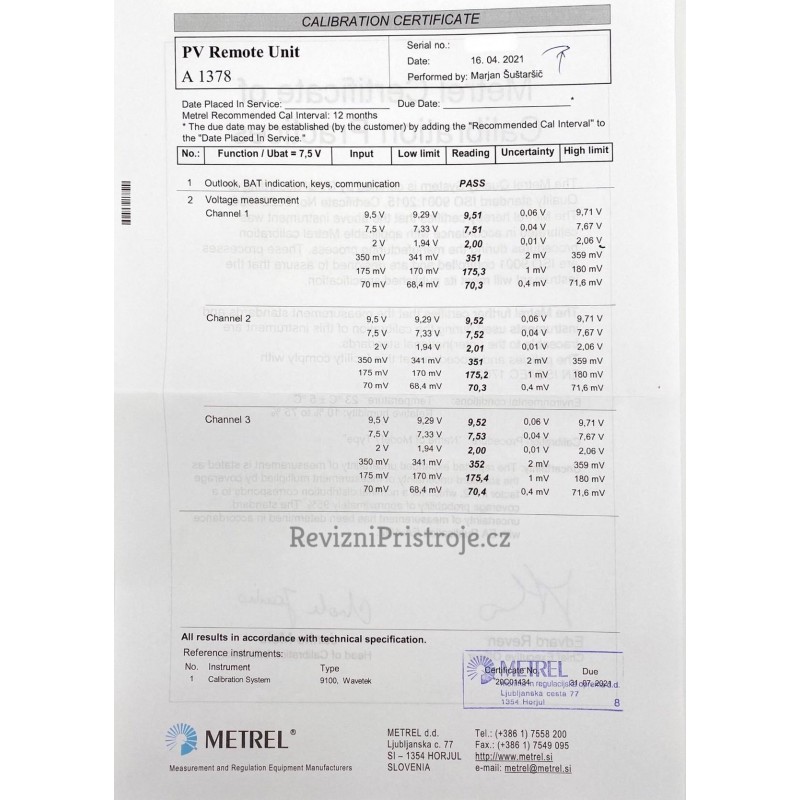

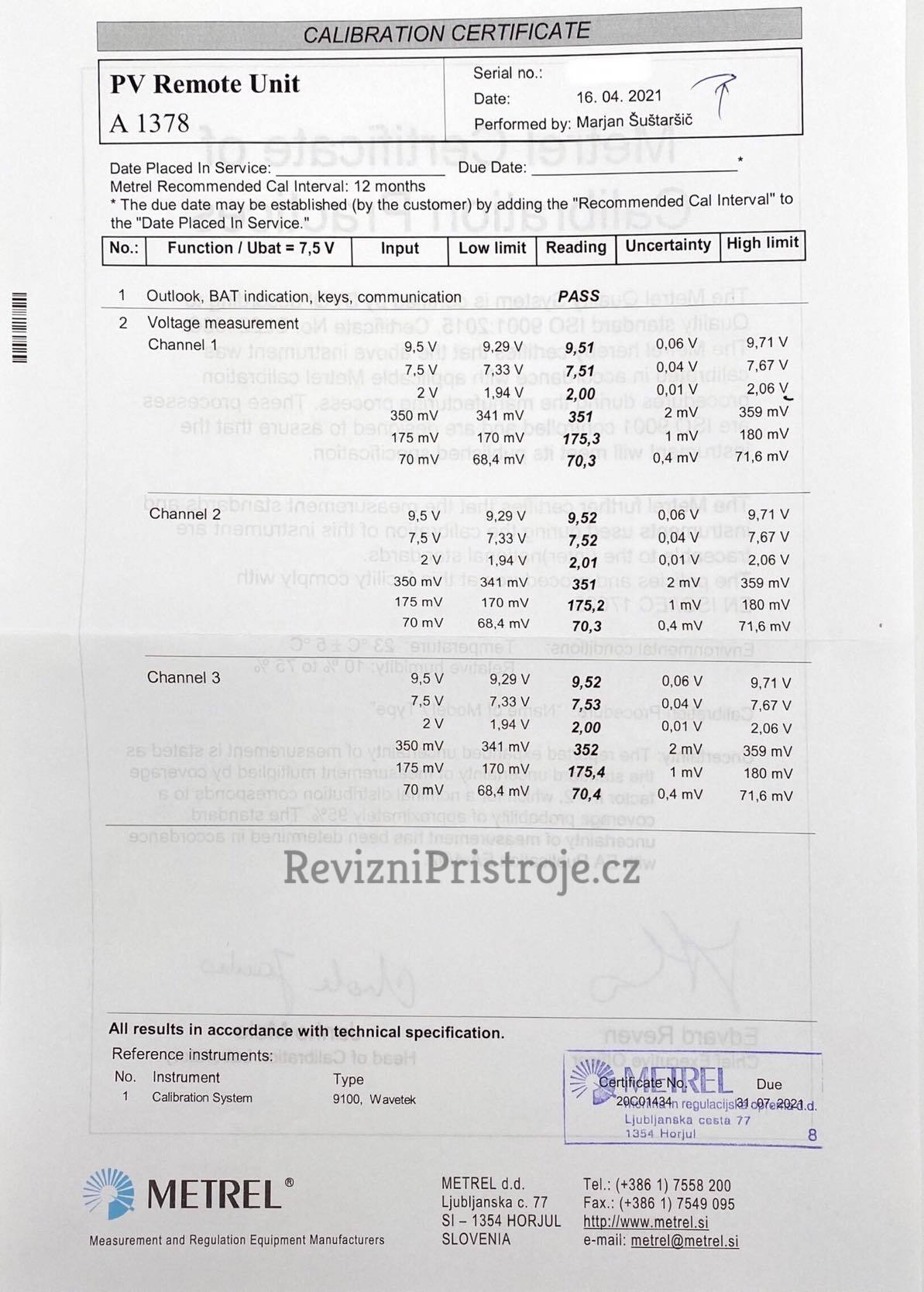

Kalibrační certifikát:
