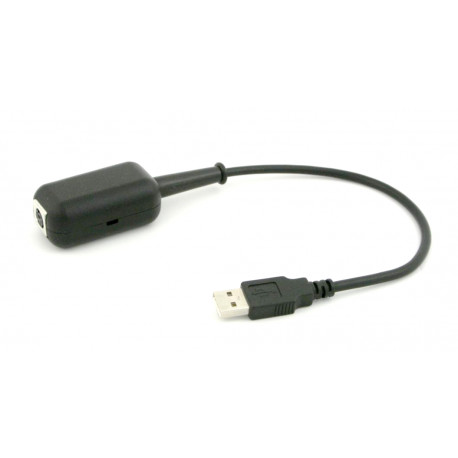

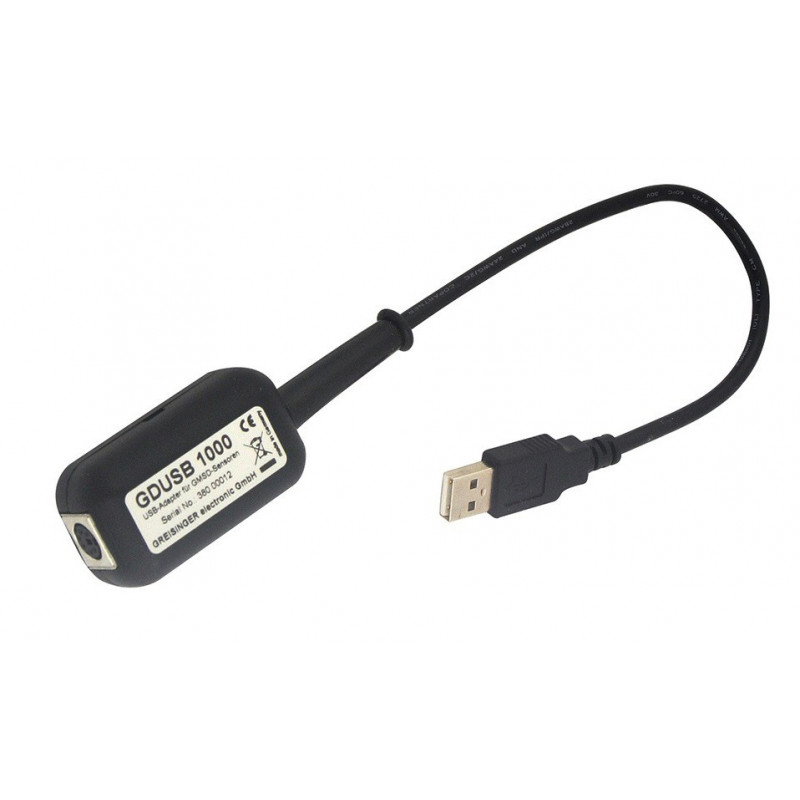

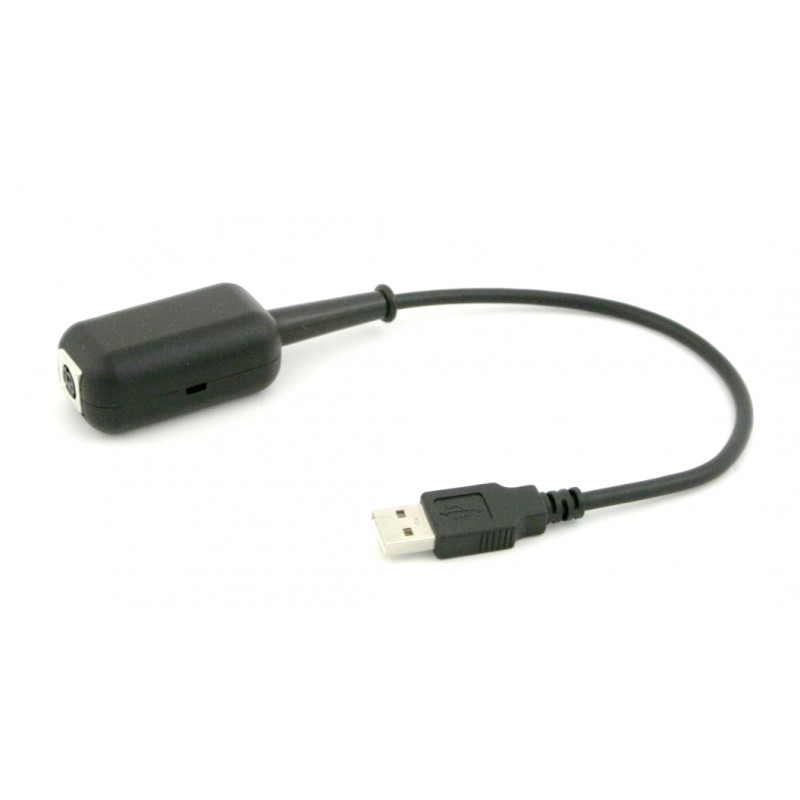

GDUSB 1000 - Souprava pro vysokorychlostní přenos a záznam dat

Adaptér GDUSB 1000 zajišťuje přímé připojení standardního tlakového snímače řady GMSD

na rozhraní USB Vašeho PC. Adaptér obsahuje 4 měřicí kanály: aktuální měřená hodnota,

střední hodnota, hodnota Max a hodnota Min.

Pro měření jsou k dispozici 2 provozní režimy:

režim Fast:

V režimu Fast může GDUSB 1000 přenášet až 1000 měřených hodnot za sekundu.

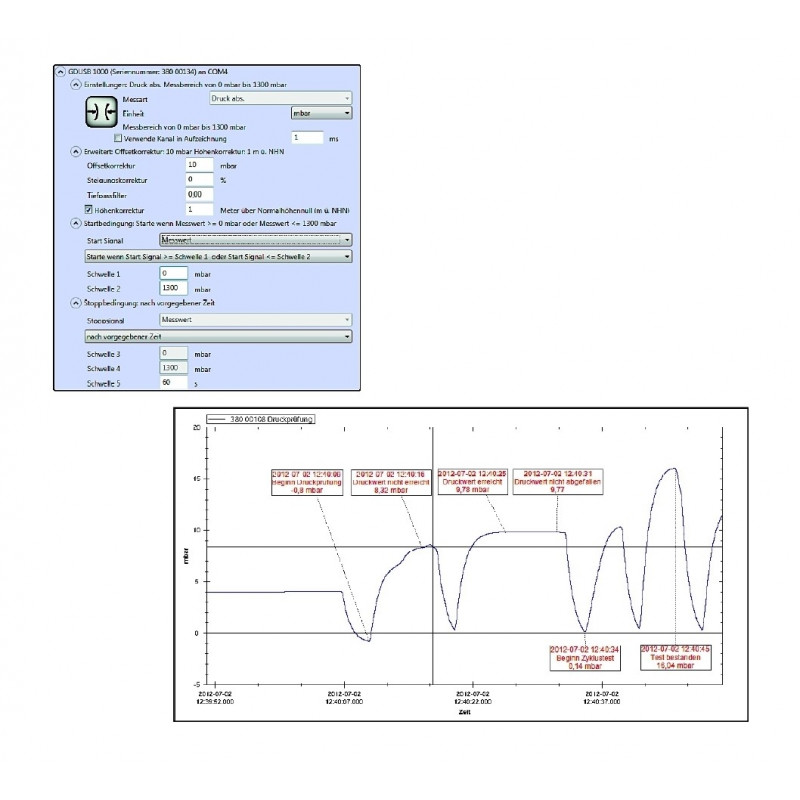

Dodávaný software zobrazuje data a ukládá je pro další zpracování. Software umožňuje

spuštění a ukončení záznamu při různých nastavitelných podmínkách (Trigger).

standardní režim:

V tomto režimu se GDUSB1000 chová shodně jako ruční měřicí přístroj série GMH nebo

modul EASYBus (až 32 měřených hodnot za sekundu). Použití software EBS 20M / EBS 60M

pak nabízí možnost dlouhodobého záznamu dat (2 měřené hodnoty za sekundu).

POUŽITÍ:

• testovací a zkušební zařízení/stanoviště, výzkumné/experimentální laboratoře
• zjišťování a záznam tlakových špiček
• kontrola provozních tlakových gradientů v procesním inženýrství, strojírenství a při konstrukci strojů a zařízení
• živé (live) i off-line zobrazení naměřených hodnot z několika GDUSB 1000
• analýza a certifikace dat pro optimalizaci procesů nebo vytváření statistik
• vícekanálové měření s vysokou rychlostí záznamu
• nastavení měření nebo záznam na místě pomocí GDUSB 1000

TECHNICKÉ ÚDAJE:

Měřicí rozsah: dle použitého snímače tlaku

Max. rozsah: číselný údaj -19999 ... +19999

Tlakové jednotky: mbar, bar, Pa, kPa, MPa, mm Hg, PSI, m H2O, volitelné, dle použitého snímače tlaku

Rychlost měření: 1000 měření/sekundu (tj. 1 měření/1 ms)

Přesnost: ±0,2 % FS (při jmenovité teplotě = 25 °C)

Interval záznamu: 1 ms (v režimu Fast) až 10 s, nastavitelný pomocí software

Připojení:

PC: standardní konektor USB, typu A

GMSD / MSD: 6-pólová stíněná zásuvka Mini-DIN s aretací

Napájení: z rozhraní USB

Rozměry: 56 x 31 x 24 mm

Délka kabelu (USB): ~20 cm

Hmotnost: 39 g (pouze přístroj)

Rozsah dodávky: přístroj, návod, CD se software a ovladači
