Přístroj se vyrábí ve dvou verzích – STANDARD a WELD.
Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3.

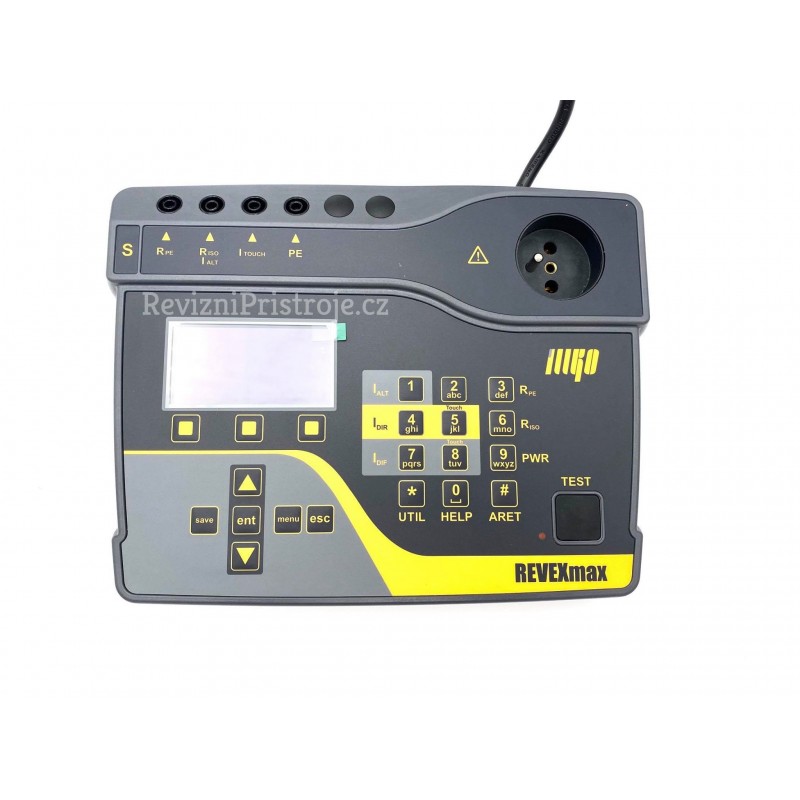

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.
Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.
Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

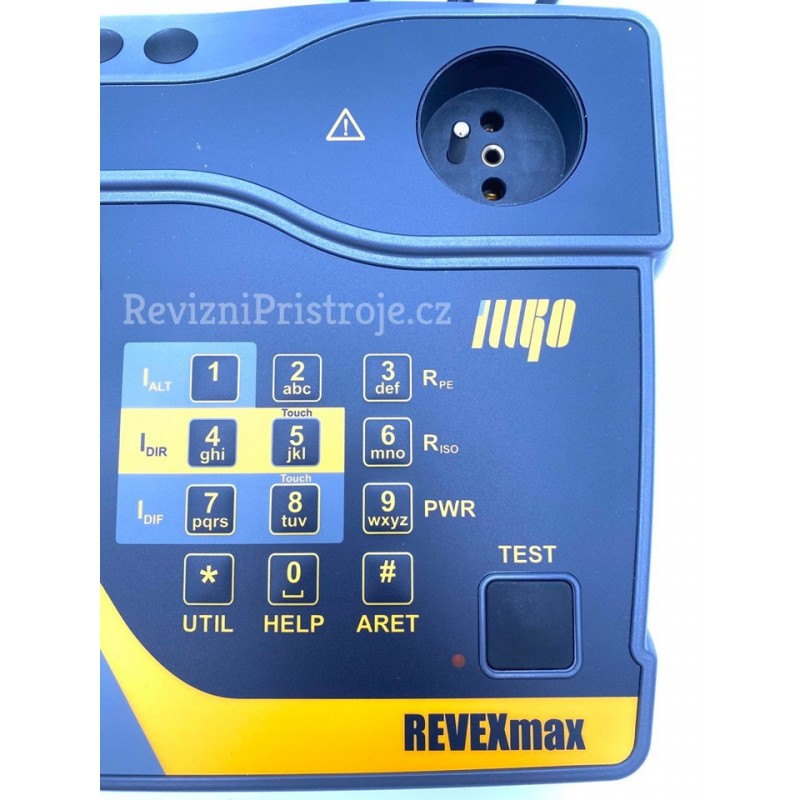

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).
Funkce a vlastnosti přístroje:
Měření:
- odpor ochranného vodiče proudem > 1 A AC
- izolační odpor napětím 500 V DC a 250 V DC
- náhradní unikající proud
- proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
- rozdílový a dotykový proud se záměnou vodičů L a N
- zdánlivý příkon zkoušeného spotřebiče
- proud odebíraný zkoušeným spotřebičem ze zdroje
- napětí zdroje
Další vlastnosti:
- možnost připojení řady přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje aj.
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- USB konektor pro připojení příslušenství (např. čtečka čárového kódu)
- USB konektor pro připojení PC
- grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
- odolná foliová klávesnice
- samostatné tlačítko START pro spuštění vybraného měření
- funkce help v přístroji
Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí:
- kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
- kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
- trvalou kontrolou velikosti unikajícího proudu v průběhu měření
- kontrolou velikosti odebíraného proudu z napájecí zásuvky
- manuální kontrolou správné funkce přístroje (autotest)
Pro usnadnení a zvýšení produktivity práce při vykonávání revizí el. spotrebičů je prístroj REVEXmax ve spojení s PC softwarem vybaven funkcemi vedení databáze spotřebičů:
- identifikací spotřebičů pomocí ID kódu (čárový kód)
- možností přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možností aktualizace databáze spotřebičů z přístroje do PC
- možností využití automatických pracovních postupů při revizi
- manuálním vyhodnocováním výsledků revize přímo v přístroji
- možností individuální úpravy formuláru v PC
Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.
REVEXmax umožňuje měřit:
- odpor ochranného vodiče proudem > AC 1 A
- izolační odpor do 100 MΩ napětím 500 V a 250 V
- náhradní unikající a dotykový proud
- proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
- rozdílový a dotykový proud se záměnou vodičů L a N
- zdánlivý příkon
- proud odebíraný zkoušeným zařízením ze sítě
- napětí sítě
- napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)
S pomocí přídavných zařízení lze přístrojem měřit:
- proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P
- rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P
- procházející proud pomocí klešťového transformátoru
- zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru
- Přístroj REVEXmax W
- Měřicí vodič černý banánek/banánek 2m
- Měřicí hrot černý
- USB kabel A-B
- Náhradní pojistka F 16 A /500V, 32 x 6,3 mm, 2 ks
- CD (návod k používání + SW pro PC)
- Místo CD bude v balení přiložen informační list s informací o tom, odkud lze stáhnout návod k používání + SW ILLKO Studio pro PC.
Dále bude na informačním listu nalepen aktivační kód SW ILLKO Studio. - Návod k používání v tištěné verzi
- Kalibrační list
- Záruční list
Přehled měřicích funkcí přístroje je uveden v tabulce.
| Měřicí funkce | Měřicí rozsah | |
| Odpor ochranného vodiče | 0.00 ÷ 10.00 Ω | Měřicí proud > 1A |
| Izolační odpor | 0.20 ÷ 100.0 MΩ | Měřicí napětí DC 500 V, 250 V |
| Unikající proud – náhradní metoda | 0.00 ÷ 20.00 mA | |
| Unikající proud – přímá metoda | 0.00 ÷ 10.00 mA | |
| Unikající proud – rozdílová metoda | 0.00 ÷ 10.00 mA | |
| Unikající proud externím měřicím zařízením | 0.00 ÷ 20.00 mA | |
| Příkon zdánlivý | 10 ÷ 3680 VA | |
| Napětí sítě UL-N | 207.0 ÷ 253.0 V | |
| Proud procházející spotřebičem | 0.0 ÷ 16.0A | |
| Proud měřený klešťovým transformátorem | 0.0 ÷ 100.0 A | |
| Příkon zdánlivý měřený klešťovým transformátorem | 10 ÷ 9999 VA | |
| Měření napětí AC | 0.0 ÷ 90.0 V | Platí jen pro verzi WELD |
| Měření napětí DC | 0.0 ÷ 130.0 V | Platí jen pro verzi WELD |
| Měření napětí svařovacího obvodu | 30.0 ÷ 90.0 V AC 30.0 ÷ 130.0 V DC |
Platí jen pro verzi WELD |

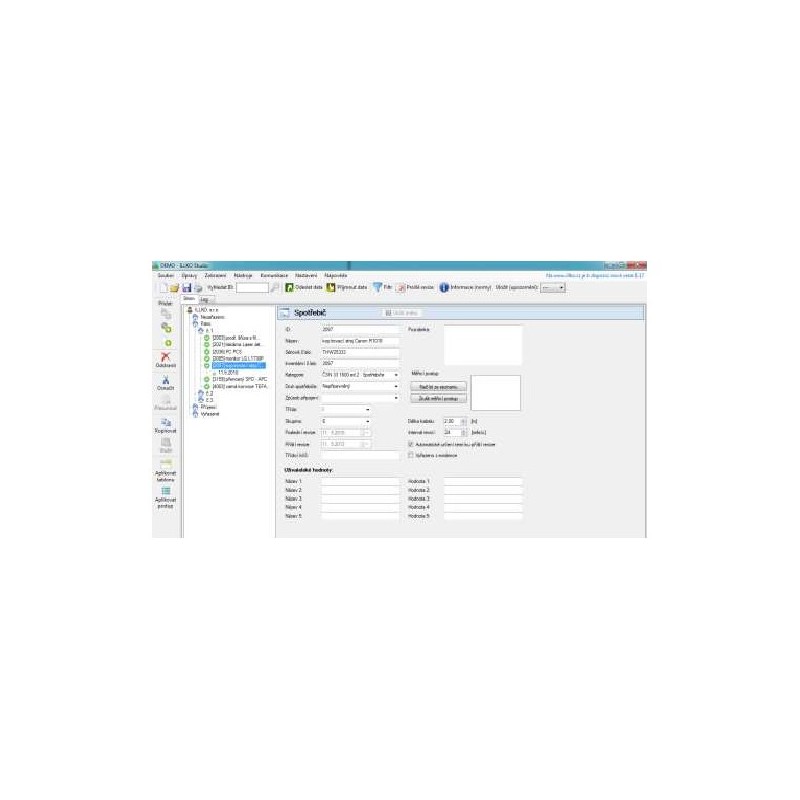

Pro usnadnění a zvýšení produktivity práce při vykonávání revizí elektrických spotřebičů je k přístroji REVEXmax dodáván i PC software SWillkostudio určený k vedení databáze spotřebičů, vyhodnocování jejich kontrol a tisku protokolů o provedených kontrolách.
K důležitým vlastnostem přístroje REVEXmax patří:
- identifikace spotřebičů pomocí ID kódů (čárový kód)
- možnost přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možnost přenosu výsledků kontrol spotřebičů z přístroje do PC
- možnost využití automatických pracovních postupů při kontrolách
- manuální vyhodnocování výsledků kontrol přímo v přístroji
- možnost individuální úpravy formulářů v PC
Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy.
Kvalitativně nové vlastnosti pak přináší především příslušenství k přístroji.
Uživatelé jistě ocení možnost použití bezdrátové čtečky čárových kódů nebo nový elektronický adaptér pro testování prodlužovacích přívodů, který umožní proměřit odpory všech vodičů prodlužovačky i v případě, že prodlužovačka je pro kontrolního technika špatně přístupná a její zásuvku a zástrčku nelze současně připojit k přístroji.
Odpor ochranného vodiče proudem > 1 A AC
| Rozsah měření / rozlišení | 0,00 ÷ 10,00 Ω / 0,01 Ω |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Měřicí napětí naprázdno | 5 V ÷ 12 V |
| Měřicí proud (R ≤ 1 Ω) | ≥ 1 A AC |
| Kompenzace odporu měřicích vodičů | ano (do 2 Ω) |
Izolační odpor
| Rozsah měření / rozlišení | 0,200 MΩ ÷ 19,99 MΩ / 0,01 MΩ 20,0 MΩ ÷ 100,0 MΩ / 0,1 MΩ |
| Základní nejistota měření | ±(2 % z MH + 2 D)* ≤ 19,99 MΩ ±(4 % z MH + 15 D)* ≥ 20,0 M Ω |
| Jmenovité měřicí napětí | 250 V / 500 V DC |
| Jmenovitý měřicí proud | ≥ 1 mA DC |
Unikající proud - přímá metoda (proud procházející ochranným vodičem)
| Rozsah měření / rozlišení | 0,00 mA ÷ 10,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Kmitočtová charakteristika měřicího obvodu | dle ČSN 33 1600 ed. 2 |
Unikající proud - rozdílová metoda
| Rozsah měření / rozlišení | 0,00 mA ÷ 10,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 3 D + X)* |
| Kmitočtová charakteristika měřicího obvodu | dle ČSN 33 1600 ed. 2 |
X = S (0,001 IΔ + 0,001)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]
Unikající proud - náhradní metoda
| Rozsah měření / rozlišení | 0,00 mA ÷ 20,00 mA / 0,01 mA |
| Základní nejistota měření | ±(2 % z MH + 2 D)* |
| Měřicí napětí naprázdno | 230 V ± 15 % / 50 Hz |
| Max. měřicí proud | 3,5 mA |
Unikající proud externím měřicím zařízením
| Rozsah měření / rozlišení | 0,00 mA ÷ 20,00 mA / 0,01 mA |
| Základní nejistota měření | ±(3 % z MH + 10 D)* 1 |
Příkon zdánlivý
| Rozsah měření / rozlišení | 10 W ÷ 3680 W, VA / 1 VA |
| Základní nejistota měření | ±(3 % z MH + 2 D)* |
Napětí sítě UL-N
| Rozsah měření / rozlišení | 207,0 V ÷ 253,0 V / 0,1 V |
| Základní nejistota měření | ±(1 % z MH + 2 D)* |
Proud procházející spotřebičem
| Rozsah měření / rozlišení | 0,0 A ÷ 16,0 A / 0,1 A |
| Základní nejistota měření | ±(2 % z MH + 1 D)* |
Proud měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 0,0 A ÷ 100,0 A / 0,1 A |
| Základní nejistota měření | ±(3 % z MH + 4 D)* 1 |
Příkon zdánlivý měřený klešťovým transformátorem
| Rozsah měření / rozlišení | 10 W ÷ 9999 W, VA / 1 VA |
| Základní nejistota měření | ±(5 % z MH + 5 D)* 1 |
* MH značí měřenou hodnotu, D značí digit,
1 Uvedené nejistoty měření platí bez započtení nejistoty měření externího měřicího zařízení (kleští/adaptéru)
Všeobecně:
| Napájení - pracovní podmínky | 230 V ± 10 % / 50 Hz |
| Displej | grafický OLED |
| Paměť | měření pro až 16000 spotřebičů |
| Propojení s PC | USB |
| Třída ochrany | II (dvojitá izolace) |
| Přepěťová kategorie | CAT II / 300 V |
| Stupeň znečištění | 2 |
| Krytí | IP 20 |
| Rozměry | 250 x 195 x 50 mm |
| Hmotnost | asi 1,75 kg |
| Pracovní teplota | 0 ÷ 40 °C |
