Fluke 1674 FC SCH FTT - Multifunkční přístroj pro elektrické instalace

• Insulation PreTest™: Patentovaná funkce chrání instalaci tím, že přeruší testování izolace při detekci připojených spotřebičů.
• Pokles napětí a test ochrany proti přepětí (SPD): Jedinečné funkce pro zajištění optimální bezpečnosti instalace.
• Komplexní sada testů a automatická validace výsledků: Zajišťuje nejpřesnější testování a rychlé vyhodnocení výsledků.
• Pro nejnáročnější projekty: Ideální pro velké komerční a průmyslové aplikace.
• Fluke TruTest™: Nový intuitivní software pro rychlou správu dat a snadnou tvorbu protokolů.

Multifunkční testery instalací Fluke řady 1670 přinašejí novou výbavu a nové uživatelské prostředí, které zrychluje měření i následnou dokumentaci. Oproti řadě 1660 obsahuje mnoho novinek a vylepšení jako barevný dotykový displej, napájení pomocí Li-on baterie nebo USB-C port pro nabíjení a přenos dat. Mezi další nové funkce patří měření poklesu napětí, rychlé vyhodnocení s výsledkem Vyhověl/Nevyhověl či digitální otočný přepínač s novými funkcemi.
Mezi novými nabídnutými testy je test monitorovacích zařízení izolačního stavu (IMD) a test zařízení na ochranu proti přepětí (SPD). Fluke 1674 FC je součástí rozrustající se skupiny měřících přístrojů s Fluke Connect (FC), pomocí kterého dokáže bezdrátově přenášet a ukládat data naměřená jinými přístroji s výbavou FC.

• Měření TRMS napětí (stejnosměrných i střídavých) a frekvence
• Měření izolačních odporů do 1000 MΩ, zkušební napětí: 100, 250, 500 a 1000 V
• Funkce Insulation-PreTest zamezí spuštění testu izolace pokud je do instalace připojený spotřebič. Slouží k ochraně připojených spotřebičů vlivem připojeného testovacího napětí
• Test polarity vodičů, zjišťování přerušení ochranného nebo středního vodiče
• Měření odporu a test spojitosti s automatickou změnou polarity a možností volby mezi kterými vstupy se má měřit
• Měření odporu a test spojitosti proudem 10 mA

• Měření impedance smyčky a vnitřního odporu sítě s rozlišením 1 mΩ (režim vysokého proudu bez chrániče)
• Měření impedance smyčky a vnitřního odporu sítě bez vybavení chrániče (instalace s chráničem)
• Měření impedance smyčky s uložením maximální hodnoty do paměti (funkce Zmax)
• Výpočet zemního poruchového proudu (PEFC/IK) a zkratového proudu (PSC/IK) s rozlišením až 1A

• Měření chráničů AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI (10, 30, 100, 500, 1000 mA s možností variabilního nastavení v daném rozsahu) s možností otáčení fáze
• Měření vybavovacího proudu (test postupným zvyšováním proudu)
• Měří vypínacího času chrániče (x1/2, x1, x5)
• Vyhodnocení Vyhověl/Nevyhověl

• možný nastavitelný odpor odezvy systému: 1 kΩ, 2 kΩ, 5 kΩ, 7 kΩ, 10 kΩ, 12 kΩ, 20 kΩ, 50 kΩ, 70 kΩ, 100 kΩ, 120 kΩ, 200 kΩ a 500 kΩ
• IEC 61557-8

• s lineárně rostoucím napětím 0 až 500 V nebo 0 až 1000 V
• IEC 61643-11

• Měření uzemnění metodou 3 sond (metoda 62%)
• Předběžná zkouška izolace (Jsou požadována spojení mezi testerem a L, N, a PE)
• Automatický režim spouštění testů (test se spustí automaticky po připojení napětí)
• Test sledu fází
• Automatické sekvence umožňují spučtění více testů jedním stiskem tlačítka (impdance smyčky, test chrániče, izolace)
• Autotest přístroje
• SW pro zpracování výslednů v PC (volitelné příslušenství)
• ukládání testů a měření do vnitřní paměti
• USB-C rozhraní pro přenos dat a nabíjení baterie
• komunikace s mobilní aplikací Fluke Connect Bluetooth a volně stažitelné aplikace pro Android a iOS

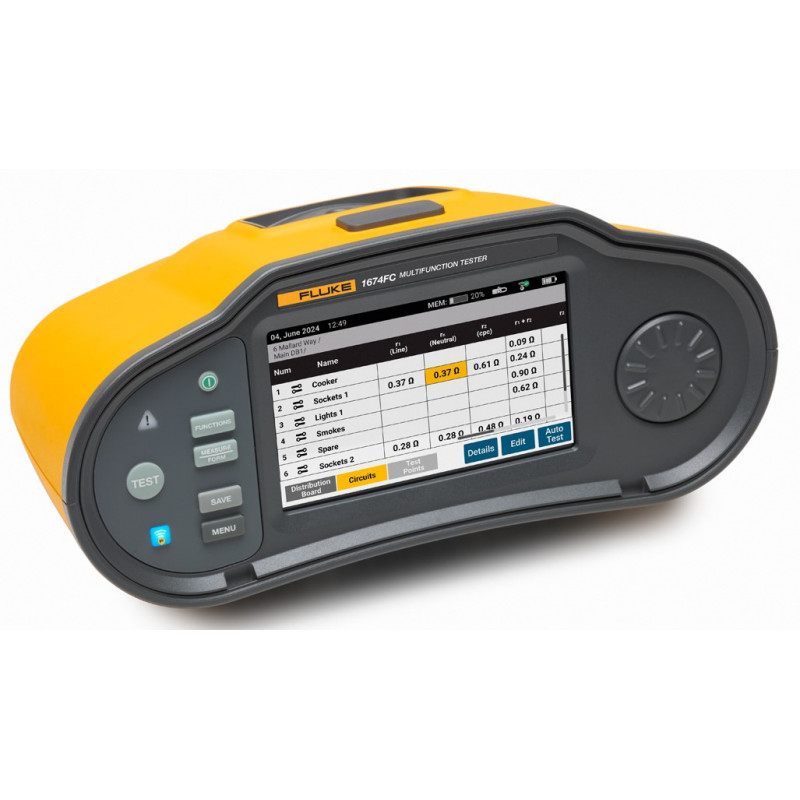

• Barevný dotykový displej
• Kompaktní provedení s nízkou váhou pouze 1,6 kg

• Rozměry: 26,25 cm × 14,19 cm × 11,93 cm
• Krytí IP40

• Napájení dobíjecí Li-ion baterií
• Bezpečnostní kategorie CAT III / 600V, CAT IV/300V


• nejrozsáhlejší vzájemně propojený systém přenosných přístrojů - více jak 30 různých zařízení - jednoúčelové moduly, multimetry, termokamery, měřiče vibrací, kalibrátory, analyzátory sítí, ...

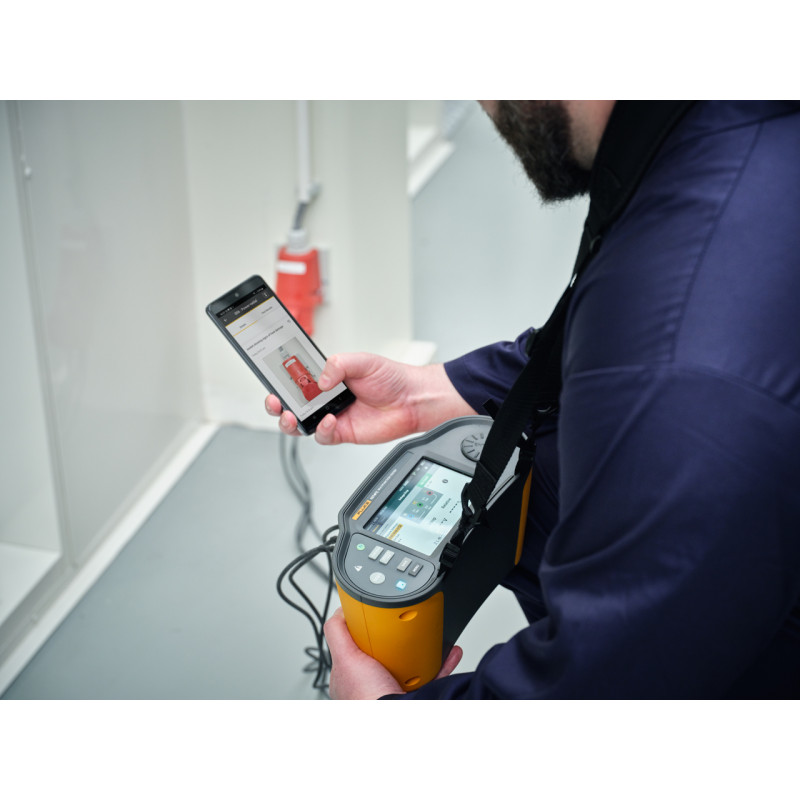

• data z měřicích zařízení mohou být přenášena do mobilních zařízení (mobilní telefon, tablet) pomocí bezdrátové technologie a volně dostupné aplikace
• zobrazení měřených hodnot v reálném čase
• ukládání dat do internetového uložiště (Fluke Cloud)
• sdílení dat se členy jednoho týmu v reálném čase
• bezdrátové měření umožňuje bezpečné a pohodlné měření v nepřístupných místech

• TrendIt^TM - záznam měření do grafu a sdílení v týmu
• AUTORECORD^TM - ukládání dat stiskem jednoho tlačítka
• EQUIPMENTLOG^TM - tvorba databáze přístrojů, třídění a přiřazování
• uložených měření k daným zařízením. Sdílení mezi členy týmu
• SHARELIVE^TM - funkce videohovorů mezi členy jednoho týmu

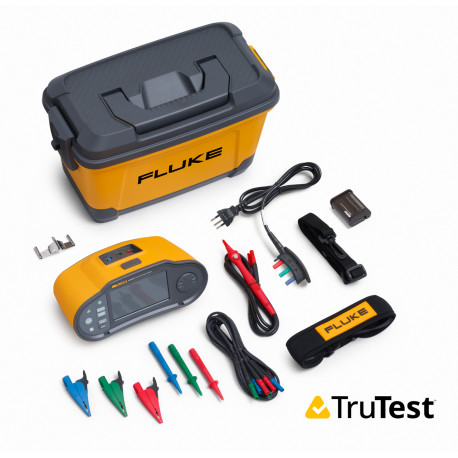

• Fluke 1674FC,
• sada měřících kabelů TL165x,
• sonda s dálkovám ovládání TP165x,
• nulovací adaptér,
• síťový měřící kabel,
• Li-ion baterie,
• napájecí kabel,
• držák na stěnu,
• popruh, kufřík,
• návod k obsluze
• + navíc software Trutest

Měření napětí	Ano
Měření proudu	Ne
Měření kmitočtu	Ano
Izolační odpor testovací napětí	1000 V
Izolační odpor test. napětí	50 V … 1 kV
Izolační odpor	10 kΩ … 1 GΩ
Impedance smyčky	Ano
Impedance smyčky	10 Ω … 2 kΩ
Vnitřní odpor sítě	10 Ω … 2 kΩ
Výpočet zkratového proudu	0 A … 50 kA
Selektivní měření	Ne
Malé odpory	Ano
Malé odpory	10 mΩ … 2 kΩ
Test. proud	0,25 A
Zemní odpory	Ano
Měření zemních odporů	0,1 Ω … 2 kΩ
Měření pomocí zemních sond	Ano
Selektivní měření s proud. sondou	Ne
Proudové chrániče	Ano
Typ testovaných proudových chráničů	AC, AC/S, A, A/S, B, B/S, B+,B+/S, F, RDC-DD, RCD A/EV, RCD B/Mi, GFCI
Jmenovitý vybavovací proud	10, 30, 100, 300, 500, 1000 mA , Var
Nastavení násobku	1/2x, 1x, 5x
Měření doby vybavení	Ano
Měření vybavovacího proudu	Ano
Měření dotykového napětí	Ano
Indikace sledu fází	Ano
Další funkce	Fluke Connect
Paměť	Ano
Interní paměť	Ano
Rozhraní	Ano
Typ rozhraní	USB-C a BLE
Elektrická bezpečnost CAT	4
Stupeň krytí IP	40
Dobíjecí baterie	Ano
Napájení	Li-ion, 10,8 V, 2 500 mAh, 27 Wh
Hmotnost	1,6 g
Rozměry	262,5 × 141,9 × 119,3 mm
Poznámka	Fluke Connect
