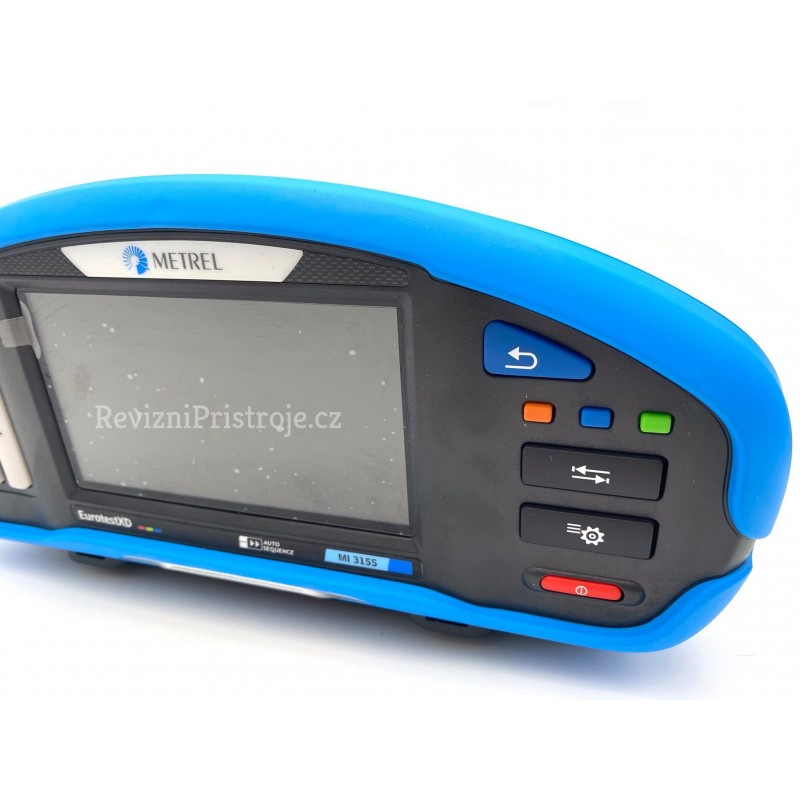

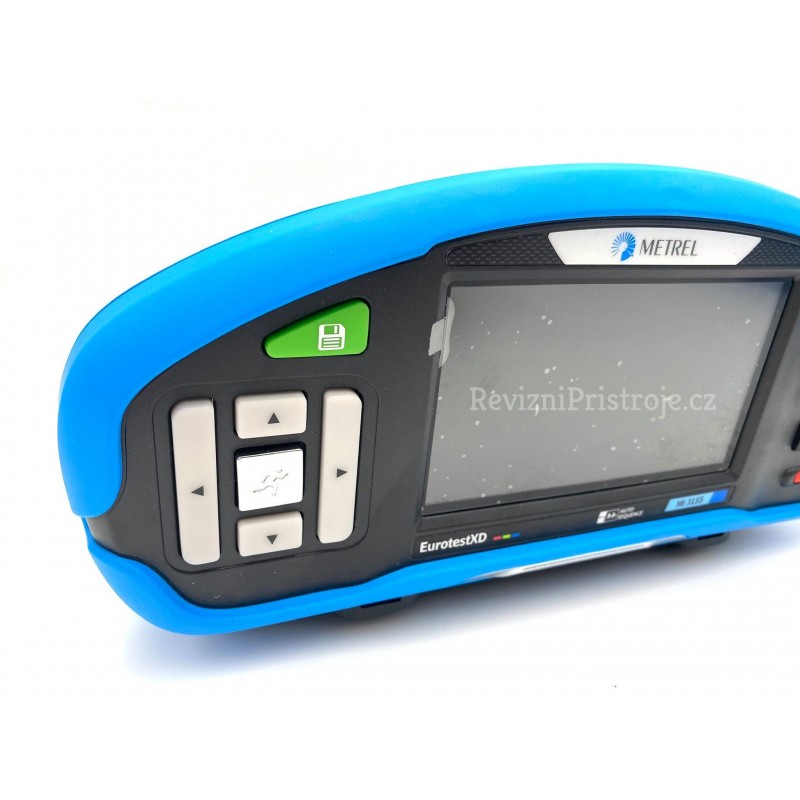

Eurotest XD MI 3155 ST - přístroj pro kontrolu a revizi instalací

Metrel MI3155 XD Eurotest ST - přístroj pro kontrolu a revizi instalací v sete ST

Metrel uvádí na trh úplnou novinku Eurotest XD MI 3155 EU / ST zaměřen pro revize elektrických instalací. Tento nejnovější multifunkční přístroj má dotykový displej a menu v českém jazyce, pro ještě snadnější a jednodušší ovládání. Pro rychlejší propojení s PC, tabletem a mobilem má v sobě zabudovaný Bluetooth, pro spolehlivější přenášení naměřených výsledků. Vyrábí se ve dvou konfiguracích, kde přístroj jako takový je stejný, rozdíl je v příslušenství, které se dává k přístroji.

Hlavní vlasnosti: přechodový odpor, izolační odpor 2,5kV, test varistorů, proudové chrániče, impedance smyčky, sled fází, zemní odpor, výkon, harmonické, U, F, I TRMS, PI, DAR, Lux, TN-TT-IT, USB, akumulátor , automat.
Li-Ion akupack 4400 mAh, PC Software Metrel ES Manager Basic (základní).

Eurotest XD MI 3155 Standard SET má oproti Euro SET méně příslušenství, přístroj jako takový je stejný.

Od jiných testerů se odlišuje především ergonomickým designem a intuitivním uživatelským rozhraním, včetně organizéru paměti a plně programovatelnými posloupnostmi AUTO SEQUENCE, s ovládáním přes velký barevný dotykový displej. Přístroj vyhovuje platným normám. Navíc přístroj podporuje řadu dalších testů a funkcí, například on-line monitorování napětí, test pořadí fází, test varistorů, výpočet parametrů PI a DAR, měření osvětlení, testování času vybití, měření osvětlení, ISFL měření, IMD testy a také funkční a vizuální kontrolu.

Jako rozšíření s podporou Bluetooth lze k tomuto přístroji použít MD 9273. Při společném použití tvoří tým pro měření dat z bezpečné vzdálenosti. MI 3155 může zaznamenávat náběhový proud z měření MD 9273 a zobrazovat data ve formě tabulky nebo grafu nebo je lze použít pro generování signálu 128 Hz, který může MD 9273 filtrovat a sledovat pro trasování kabelů. Když funguje jako vzdálená sonda, může odesílat data o proudu, napětí, výkonu a harmonických měřeních.

Technické dáta:

Rozměry (š xv xl): 252 x 111 x 165 mm
Hmotnost (bez příslušenství): 1,78 kg.

Vlastnosti:

• Měření impedance živého transformátoru čtyřmi vodiči;
• Vysoce přesný zkratový obvod Aktuální vyhodnocení s vypočteným horkým faktorem;
• 3-vodičová zkouška PE (funkce RPE) bez vodiče prodlužovacího vodiče;
• Autotestová izolační funkce mezi L-N, N-PE a L-PE (funkce R ISO ALL);
• 4 zkouška kontinuity vodičů;
• Izolační odpor se stejnosměrným napětím od 50 V do 2500 V a výpočtem PI, DAR;
• Varistorový test;
• Kontinuita PE vodičů s 200 mA stejnosměrným zkušebním proudem se změnou polarity;
• Kontinuita PE vodičů se 7 mA zkušebním proudem bez vypnutí RCD;
• 2-vodičové a 3-vodičové měření impedance smyčky (L-PE) s funkcí Trip Lock RCD;
• Dotýkejte se napětí / měření napětí kontaktu s externí sondou P / S.
• 2-vodičová a 3-vodičová impedance vedení (L-L, L-N) měření;
• 1-fázové / 3-fázové TRMS měření napětí a frekvence;
• Měření linek, smyček a RCD při kmitočtovém rozsahu 16 ... 400 Hz;
• Fáze sekvence;
• Měření výkonu a THD (až do 12. harmonické);
• Testování RCD (obecné a selektivní, typ AC, A, F, B, B +, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
• Zemní odpor (metoda 3-vodičové a 2-svorky);
• Specifický uzemňovací odpor s adaptérem Ro (volitelné příslušenství);
• TRMS únikové a zatěžovací proudy (volitelné);
• První poruchový proud poruchy (ISFL);
• Zkoušení izolačních monitorovacích zařízení (IMD);
• Podpora režimu stroje s časovým vyprázdněním;
• Osvětlení (volitelně);
• Impedance smyčky s vysokým rozlišením (mΩ) (volitelně);
• Podpora EVSE (Elektrické dodávky vozidel) (volitelně);
• Určení umístění kabelů (volitelné);
• Podpora skeneru QR a / nebo čárového kódu (volitelně).

Další vlastnosti:

• Programovatelné AUTO SEKVENCE.
• Předdefinovaný profil závisí
• AUTO SEKVENCE.
• Předdefinované automatické testy:
• Auto TT (U, Zn, Zs, Uc);
• Auto TN / RCD (U, Zn, Zs, Rp);
• Auto TN (U, Zin, Zlpe, Rpe);
• Automatické IT (U, Zln, Isc, Isfl, IMD).
• Funkční kontroly.
• Vizuální prohlídky.
• Vlastní kontroly (vizuální a funkční), které mohou být začleněny do AUTO SEKVENCE.
• EVSE AUTO SEQUENCE a kontroly funkcí;
• Funkční a vizuální kontroly strojů;
• Vestavěné obrazovky nápovědy pro odkazy na místě.
• Vestavěné pojistkové stoly pro automatické vyhodnocení výsledku impedance vedení / smyčky.
• Sledování všech 3 napětí v reálném čase.
• Automatická změna polarity při testu kontinuity.
• Automatizovaný testovací postup RCD (RCD AUTO).
• Postup automatického testování impedance (Z AUTO).
• Filtrování měření podle vybrané skupiny oblastí.
• Vestavěná nabíječka a nabíjecí baterie jako standardní příslušenství.
• BT komunikaci s počítači, tablety Android a smartphony prostřednictvím vestavěného BT.
• PC SW Metrel ES Manager (struktura a vytváření sestav, upload / download dat).
• Volitelná aplikace aMESM pro Android (tvorba struktury a sestav, nahrávání / stahování dat).

Funkce:

• AUTO SEQUENCE^® - automaticky provádí výrobcem nebo uživatelem předdefinované měřicí postupy
• Automatické testy AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT
• EurotestXD má české menuFunkce help zobrazitelná na displeji
• Komunikace s PC, tabletem nebo telefonem pomocí vestavěného Bluetooth modulu
• PC software Metrel ES Manager
• Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
• Napájení vestavěným Li-Ion akupackem, nabíječka součástí dodávky.
• Aplikace aMESM pro Android
• Malé rozměry a hmotnost.
• Rozsáhlé příslušenství je součástí dodávky.
• Testování dobíjecích stanic pro elektromobily pomocí EVSE adapteru A1532

Další funkce:

• Testování systémů TT, TN a IT;
• Testování jednofázových a vícefázových systémů;
• Počáteční a periodické testování domácích a průmyslových zařízení;
• LV Bezpečnostní testy při instalaci;
• Údržba;
• Bleskové instalace;
• Testování zařízení s vysokým a nízkým kmitočtem (průmyslové, letadlové, železniční, těžební, chemické, trajektové);
• Staveniště;
• Mobilní jednotky LV pro mobilní telefony;
• Testování strojů a rozvaděčů;
• Testování lékařských zařízení;

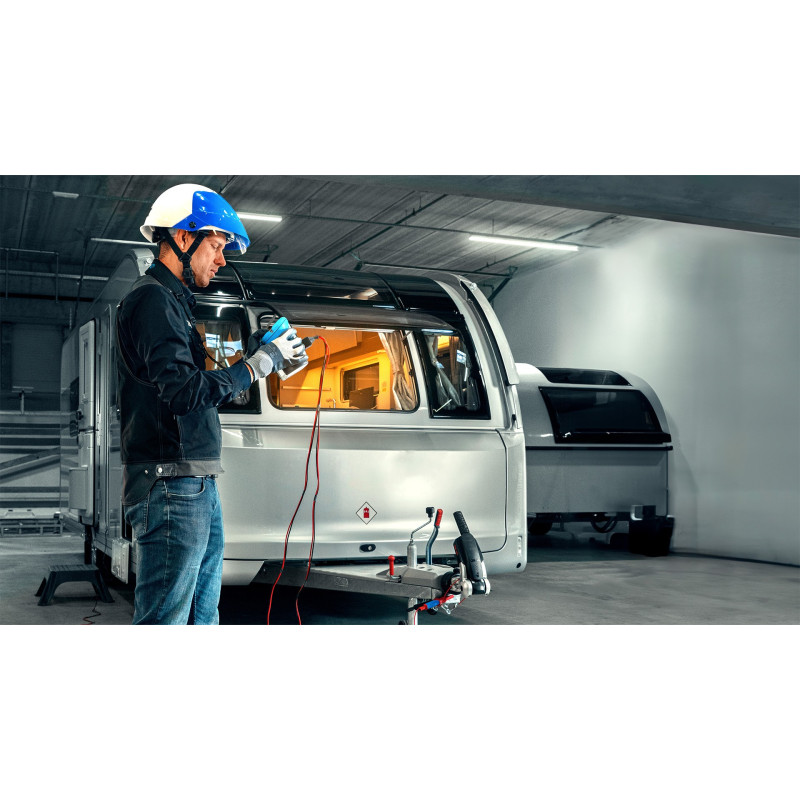

• Hasičské, záchranné, vojenské a policejní vozy;
• Mobilní video / audio, koncertní sály, veletrhy, dětská hřiště;
• Testování elektrických vozidel (EVSE);
• Pozorování izolačních trendů.

• Měření v sítích TT, TN a IT
• Pro jednofázové i třífázové sítě
• Výchozí a periodické revize elektroinstalací v průmyslových objektech a v domácnostech
• Měření v elektroinstalacích nízkého napětí
• Při údržbě
• Měření uzemnění
• Pro instalace s nízkými a vysokými kmitočty (průmysl, letectví, železniční doprava, důlní a chemický průmysl, lodní doprava)
• Měření na staveništích
• Mobilní generátory nízkého napětí

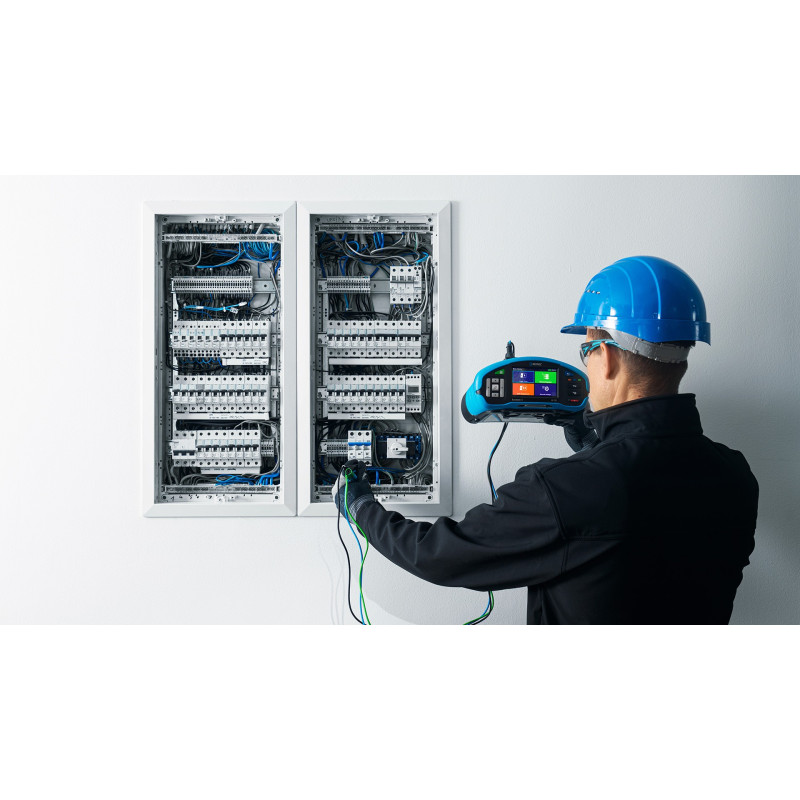

• Měření strojů a rozvaděčů
• Měření zdravotnických instalací
• Měření v hasičských, záchranných, vojenských a policejních vozidlech
• Mobilní audio/video v koncertních halách, na veletrzích
• Nabíjecí stanice elektromobilů (EVSE)
• Sledování trendů izolace (DAR, PI)

Použité normy:

• Měření
  • EN 61557
  • DIN 5032
• Další normy pro měření
  • IEC/EN/HD 60364-4-41
  • IEC/EN 61008
  • IEC/EN 61009
  • BS 7671
  • AS/NZ 3017
• Elektromagnetická kompatibilita (EMC)
  • IEC/EN 61326-1
• Bezpečnost
  • IEC/EN 61010-1
  • IEC/EN 61010-031
  • IEC/EN 61010-2-030
  • IEC/EN 61010-2-032

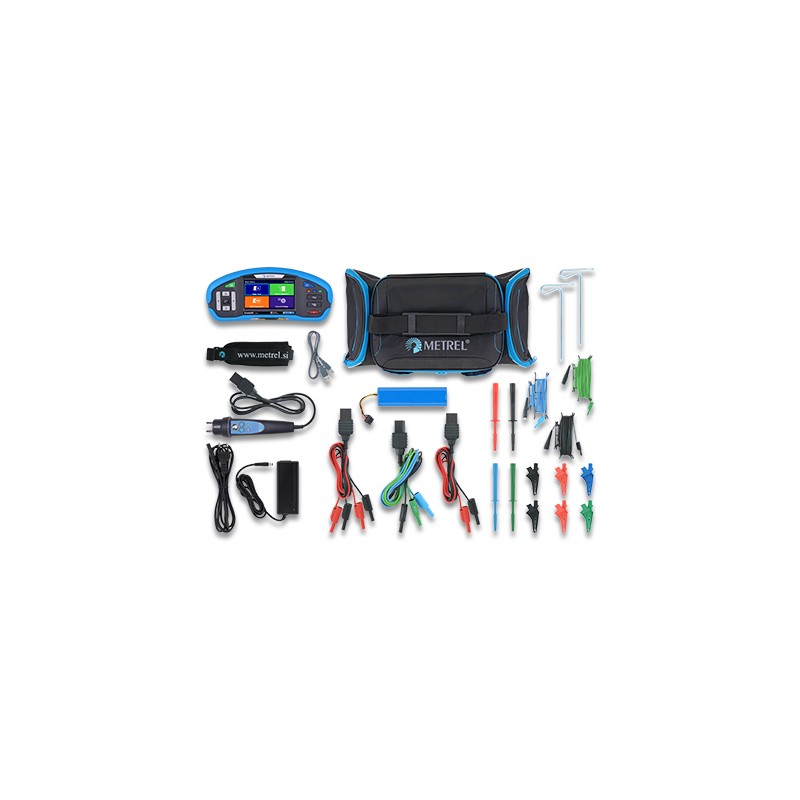

Rozsah dodávky:

• Přístroj EurotestXD MI3155
• Li-Ion akupack 4400 mAh
• nabíjecí zdroj 12 V / 3 A

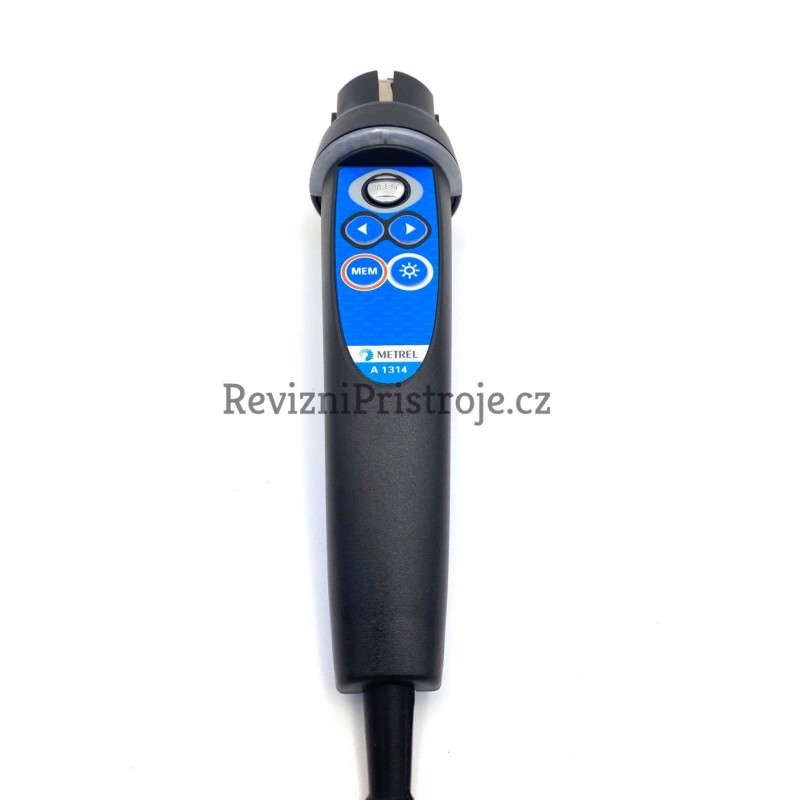

• Plug commander 1,5 m
• Měřicí kabel čtyřvodičový, 1,5 m
• Měřicí kabel třívodičový, 1,5 m
• Měřicí kabel dvouvodičový, 2,5 kV,  1,5m
• Měřicí hrot, 4 ks (černý, modrý, zelený, červený)
• Krokosvorka, 6 ks (černá 2 ks. modrá, zelená, červená 2 ks)
• Sada pro měření zemních odporů 20 m - S2026
• kabel USB

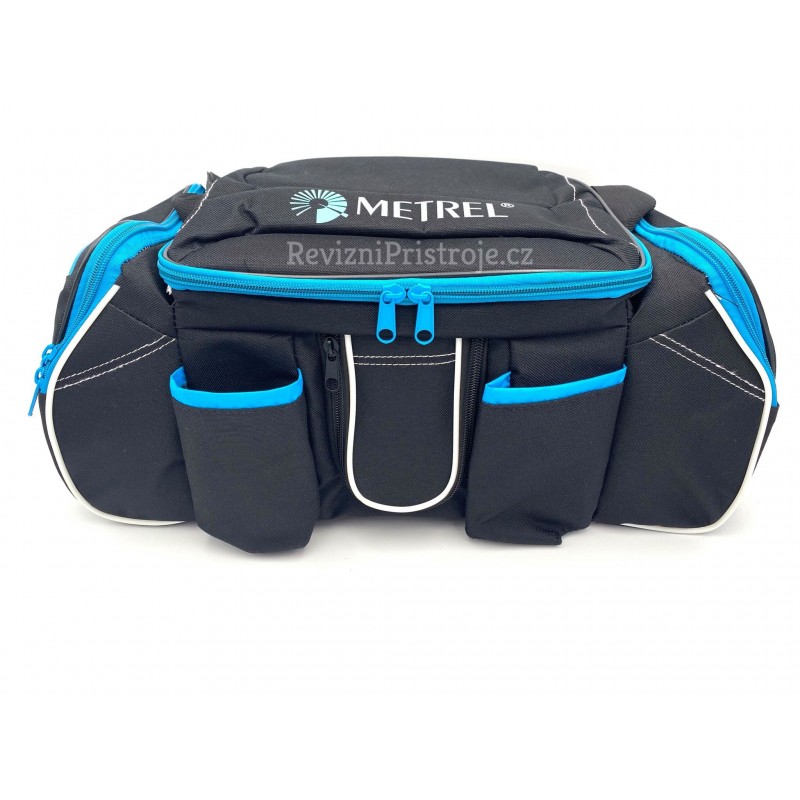

• Brašna
• Řemen pro zavěšení přístroje na krk
• Základní licence PC software Metrel ES Manager BASIC
  Stažení SW Metrel ES Manager ZDE.
• Návod a příručka v CZ jazyku
• Kalibrační list
• Záruční list
• Kartónový obal

- Android aplikaci aMESM si můžete stáhnout ZDE, nebo vyhledejte slovo "aMESM" v Google play

Izolační odpor

Měření průrazného napětí varistorů (přepěťových ochran)

Diagnostický text DAR, PI

Spojitost proudem  ± 200 mA - dvouvodičově, čtyřvodičově

Spojitost malým proudem - dvouvodičově

Proudové chrániče - obecné údaje

Proudové chrániče - dotykové napětí bez vybavení chrániče

Proudové chrániče - vypínací čas

Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Impedance poruchové smyčky a zkratový proud - třívodičově, čtyřvodičově

Impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Impedance sítě a zkratový proud, úbytek napětí ΔU% - třívodičově, čtyřvodičově

Odpor vodiče PE

Zemní odpor (třívodičová metoda)

Zemní odpor (dva klešťové přístroje)

Rezistivita půdy

Sled fází

Napětí a kmitočet

AC TRMS proud a unikající proud pomocí proudových kleští A 1018

AC TRMS proud pomocí proudových kleští A 1019

AC/DC TRMS proud pomocí proudových kleští A 1391

Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Síť IT - unikající proud při stavu jedné závady ISFL

Síť IT - zkouška hlídačů izolace IMD

Osvětlení - s externí sondou A1172 (B) nebo A1173 (C)

Vybíjecí čas

* MH značí měřenou hodnotu, D značí digit

Lokátor - hledání vodičů, sledování proudových okruhů apod.

Všeobecně:
