Eurotest XD MI 3155 EU - přístroj pro kontrolu a revizi instalací

Metrel MI3155 XD EurotestEU - přístroj pro kontrolu a revizi instalací v sete EU

+ zkoušečka MD1060 ZDARMA, akce platí do 13.12.2024

Metrel uvádí na trh úplnou novinku Eurotest XD MI 3155 EU / ST zaměřen pro revize elektrických instalací. Tento nejnovější multifunkční přístroj má dotykový displej a menu v českém jazyce, pro ještě snadnější a jednodušší ovládání. Pro rychlejší propojení s PC, tabletem a mobilem má v sobě zabudovaný Bluetooth, pro spolehlivější přenášení naměřených výsledků. Vyrábí se ve dvou konfiguracích, kde přístroj jako takový je stejný, rozdíl je v příslušenství, které se dává k přístroji.

Eurotest XD MI 3155 Euro SET má oproti Standard SET základní příslušenství rozšířené o Nízkorozsahové proudové kleště Metrel A1018, standardní proudové kleště Metrel A1019, také má přidanou Aplikaci AMESM PRO ANDROID, baterii má Li-Ion akupac 8800 mAH namísto 4400 mAH a PC software Metrel ES MANAGER PRO.

Od jiných testerů se odlišuje především ergonomickým designem a intuitivním uživatelským rozhraním, včetně organizéru paměti a plně programovatelnými posloupnostmi AUTO SEQUENCE, s ovládáním přes velký barevný dotykový displej. Přístroj vyhovuje platným normám. Navíc přístroj podporuje řadu dalších testů a funkcí, například on-line monitorování napětí, test pořadí fází, test varistorů, výpočet parametrů PI a DAR, měření osvětlení, testování času vybití, měření osvětlení, ISFL měření, IMD testy a také funkční a vizuální kontrolu.

Jako rozšíření s podporou Bluetooth lze k tomuto přístroji použít MD 9273. Při společném použití tvoří tým pro měření dat z bezpečné vzdálenosti. MI 3155 může zaznamenávat náběhový proud z měření MD 9273 a zobrazovat data ve formě tabulky nebo grafu nebo je lze použít pro generování signálu 128 Hz, který může MD 9273 filtrovat a sledovat pro trasování kabelů. Když funguje jako vzdálená sonda, může odesílat data o proudu, napětí, výkonu a harmonických měřeních.

Technické dáta:

Rozměry (š xv xl): 252 x 111 x 165 mm
Hmotnost (bez příslušenství): 1,78 kg.

Vlastnosti:

• Měření impedance živého transformátoru čtyřmi vodiči;
• Vysoce přesný zkratový obvod Aktuální vyhodnocení s vypočteným horkým faktorem;
• 3-vodičová zkouška PE (funkce RPE) bez vodiče prodlužovacího vodiče;
• Autotestová izolační funkce mezi L-N, N-PE a L-PE (funkce R ISO ALL);
• Izolační odpor se stejnosměrným napětím od 50 V do 2500 V a výpočtem PI, DAR;
• Varistorový test;
• Kontinuita PE vodičů s 200 mA stejnosměrným zkušebním proudem se změnou polarity;
• Kontinuita PE vodičů se 7 mA zkušebním proudem bez vypnutí RCD;
• 2-vodičové a 3-vodičové měření impedance smyčky (L-PE) s funkcí Trip Lock RCD;
• Dotýkejte se napětí / měření napětí kontaktu s externí sondou P / S.
• 2-vodičová a 3-vodičová impedance vedení (L-L, L-N) měření;
• 1-fázové / 3-fázové TRMS měření napětí a frekvence;
• Měření linek, smyček a RCD při kmitočtovém rozsahu 16 ... 400 Hz;
• Fáze sekvence;
• Měření výkonu a THD (až do 12. harmonické);
• Testování RCD (obecné a selektivní, typ AC, A, F, B, B +, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
• Zemní odpor (metoda 3-vodičové a 2-svorky);
• Specifický uzemňovací odpor s adaptérem Ro (volitelné příslušenství);
• TRMS únikové a zatěžovací proudy (volitelné);
• První poruchový proud poruchy (ISFL);
• Zkoušení izolačních monitorovacích zařízení (IMD);
• Podpora režimu stroje s časovým vyprázdněním;
• Osvětlení (volitelně);
• Impedance smyčky s vysokým rozlišením (mΩ) (volitelně);
• Podpora EVSE (Elektrické dodávky vozidel) (volitelně);
• Určení umístění kabelů (volitelné);
• Podpora skeneru QR a / nebo čárového kódu (volitelně).

Další vlastnosti:

• Programovatelné AUTO SEKVENCE.
• Předdefinovaný profil závisí
• AUTO SEKVENCE.
• Předdefinované automatické testy:
• Auto TT (U, Zn, Zs, Uc);
• Auto TN / RCD (U, Zn, Zs, Rp);
• Auto TN (U, Zin, Zlpe, Rpe);
• Automatické IT (U, Zln, Isc, Isfl, IMD).
• Funkční kontroly.
• Vizuální prohlídky.
• Vlastní kontroly (vizuální a funkční), které mohou být začleněny do AUTO SEKVENCE.
• EVSE AUTO SEQUENCE a kontroly funkcí;
• Funkční a vizuální kontroly strojů;
• Vestavěné obrazovky nápovědy pro odkazy na místě.
• Vestavěné pojistkové stoly pro automatické vyhodnocení výsledku impedance vedení / smyčky.
• Sledování všech 3 napětí v reálném čase.
• Automatická změna polarity při testu kontinuity.
• Automatizovaný testovací postup RCD (RCD AUTO).
• Postup automatického testování impedance (Z AUTO).
• Filtrování měření podle vybrané skupiny oblastí.
• Vestavěná nabíječka a nabíjecí baterie jako standardní příslušenství.
• BT komunikaci s počítači, tablety Android a smartphony prostřednictvím vestavěného BT.
• PC SW Metrel ES Manager (struktura a vytváření sestav, upload / download dat).
• Volitelná aplikace aMESM pro Android (tvorba struktury a sestav, nahrávání / stahování dat).

Funkce:

• AUTO SEQUENCE^® - automaticky provádí výrobcem předdefinované měřicí postupy
• Automatické testy AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT
• EurotestXD má české menu
• Funkce help zobrazitelná na displeji
• Komunikace s PC, tabletem nebo telefonem pomocí vestavěného Bluetooth modulu
• PC software Metrel ES Manager
• Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
• Napájení vestavěným Li-Ion akupackem, nabíječka součástí dodávky.
• Volitelná aplikace aMESM pro Android
• Malé rozměry a hmotnost.
• Rozsáhlé příslušenství je součástí dodávky.
• Testování dobíjecích stanic pro elektromobily pomocí EVSE adapteru A1532

Další funkce:

• Testování systémů TT, TN a IT;
• Testování jednofázových a vícefázových systémů;
• Počáteční a periodické testování domácích a průmyslových zařízení;
• LV Bezpečnostní testy při instalaci;
• Údržba;
• Bleskové instalace;
• Testování zařízení s vysokým a nízkým kmitočtem (průmyslové, letadlové, železniční, těžební, chemické, trajektové);
• Staveniště;
• Mobilní jednotky LV pro mobilní telefony;
• Testování strojů a rozvaděčů;
• Testování lékařských zařízení;
• Hasičské, záchranné, vojenské a policejní vozy;
• Mobilní video / audio, koncertní sály, veletrhy, dětská hřiště;
• Testování elektrických vozidel (EVSE);
• Pozorování izolačních trendů.

Použití:

• Měření v sítích TT, TN a IT
• Pro jednofázové i třífázové sítě
• Výchozí a periodické revize elektroinstalací v průmyslových objektech a v domácnostech
• Měření v elektroinstalacích nízkého napětí
• Při údržbě
• Měření uzemnění
• Pro instalace s nízkými a vysokými kmitočty (průmysl, letectví, železniční doprava, důlní a chemický průmysl, lodní doprava)
• Měření na staveništích
• Mobilní generátory nízkého napětí
• Měření strojů a rozvaděčů
• Měření zdravotnických instalací

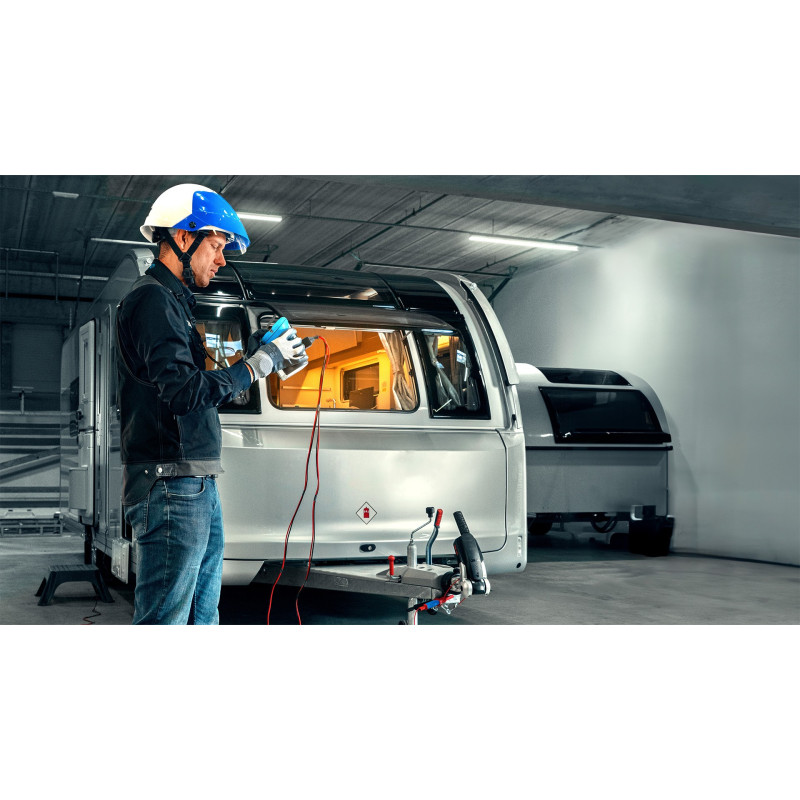

• Měření v hasičských, záchranných, vojenských a policejních vozidlech
• Mobilní audio/video v koncertních halách, na veletrzích
• Nabíjecí stanice elektromobilů (EVSE)
• Sledování trendů izolace (DAR, PI)

Použité normy:

• Měření
  • EN 61557
  • DIN 5032
• Další normy pro měření
  • IEC/EN/HD 60364-4-41
  • IEC/EN 61008
  • IEC/EN 61009
  • BS 7671
  • AS/NZ 3017
• Elektromagnetická kompatibilita (EMC)
  • IEC/EN 61326-1
• Bezpečnost
  • IEC/EN 61010-1
  • IEC/EN 61010-031
  • IEC/EN 61010-2-030
  • IEC/EN 61010-2-032

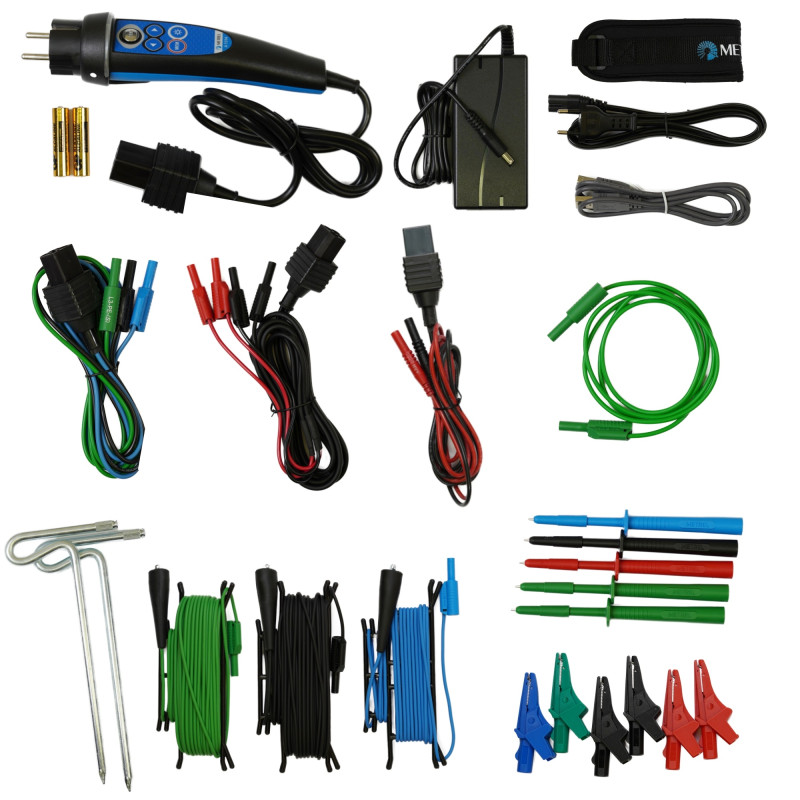

Rozsah dodávky:

• Přístroj Eurotest XD MI3155
• Baterie 8800 mAh
• Napájecí adaptér 12 V / 3 A
• Plug commander, 1,5 m
• Testovací kabel, 4-vodičový, 1,5 m
• Zkušební kabel, 3-vodičový, 1,5 m
• Zkušební kabel, dvouvodičový, 2,5 kV, 1,5 m
• Testovací sonda, 4 ks (černá, modrá, zelená, červená)
• Krokodýlový klip, 6 ks (černý - 2 ks, modrý - 1 ks, zelený - 1 ks, červený - 2 ks)
• Sada pro měření zemních odporů 20 m - S2026
• USB kabel
• Měkká brašna na přístroj
• Měkký nosný pás kolem krku
• Licence Metrel ES Manager PRO *
• Aplikace Metrel aMESM pro Android
• Stručná příručka
• Návod k použití (CD)
• Příručka pro testování a ověřování instalací nízkého napětí (CD)
• Kalibrační certifikát
• Metrel ES Manager (programová instalace) A 1481 (CD)
• Verze Euro Set obsahuje navíc:
  - napájecí baterii s dvojnásobnou kapacitou než u ST verze
     (8800 mAh, uvedena je výše)
  - dvoje kleští (A1018 a A1019) pro měření zemních odporů bez rozpojení zemniče
  - rozšířený PC SW Metrel ES Manager (licence PRO), info ZDE.
• - Stažení SW Metrel ES Manager Basic ZDE. (aktivace na PRO verzi s dodaným licenčním klíčem)
  - Android aplikaci aMESM si můžete stáhnout ZDE, nebo vyhledejte slovo "aMESM" v Google play
  (aktivace aplikace aMESM proběhne automaticky po spojení přístroje a telefonu přes BlueTooth)
• - Android aplikaci aMESM si můžete stáhnout ZDE, nebo vyhledejte slovo "aMESM" (P1102-AND) v Google play
  (aktivace aplikace aMESM (P1102-AND) proběhne automaticky po spojení přístroje a telefonu přes BlueTooth)

Izolační odpor

Měření průrazného napětí varistorů (přepěťových ochran)

Diagnostický text DAR, PI

Spojitost proudem  ± 200 mA - dvouvodičově, čtyřvodičově

Spojitost malým proudem - dvouvodičově

Proudové chrániče - obecné údaje

Proudové chrániče - dotykové napětí bez vybavení chrániče

Proudové chrániče - vypínací čas

Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Impedance poruchové smyčky a zkratový proud - třívodičově, čtyřvodičově

Impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Impedance sítě a zkratový proud, úbytek napětí ΔU% - třívodičově, čtyřvodičově

Odpor vodiče PE

Zemní odpor (třívodičová metoda)

Zemní odpor (dva klešťové přístroje)

Rezistivita půdy

Sled fází

Napětí a kmitočet

AC TRMS proud a unikající proud pomocí proudových kleští A 1018

AC TRMS proud pomocí proudových kleští A 1019

AC/DC TRMS proud pomocí proudových kleští A 1391

Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Síť IT - unikající proud při stavu jedné závady ISFL

Síť IT - zkouška hlídačů izolace IMD

Osvětlení - s externí sondou A1172 (B) nebo A1173 (C)

Vybíjecí čas

* MH značí měřenou hodnotu, D značí digit

Lokátor - hledání vodičů, sledování proudových okruhů apod.
