Benning PV3 - tester fotovoltaických zařízení

Benning PV3 - tester fotovoltaických zařízení

V rámci zkoušek uvádění do provozu a periodické kontroly fotovoltaických systémů připojených k síti v souladu s normou DIN EN 62446 (VDE 0126-23), zkoušky polarity, stejně jako měření napěťových a zkratových proudů FV řetězů zapojených paralelně být bezpečně a efektivně prováděny, skladovány a dokumentovány do 1500 V / 40 A.

S bezdrátovým připojením k volitelnému přístroji BENNING SUN 2 jsou pro každý zkušební postup automaticky uloženy stávající podmínky záření (W / m²), teplota FV panelů a okolní teplota (°C).

Funkce:

•      automatický zkušební postup (+/-, Vo / c, Is / c, W / m2, °C) s ochranou proti přepólování
•      výkonné měření zkratového proudu, rezerva je až 4 x větší než u běžných fotovoltaických přístrojů s omezením 10 A
•      zkrácení doby testování a úsilí při demontáži, protože jednotlivé FV stringy již nemusejí být odděleny a testovány jeden po druhém
•      snižuje riziko selhání v důsledku přetížení při testování FV stringů neznámého výkonu
•      integrovaná paměť naměřených hodnot pro 999 FV panelů / FV polí
•      hodiny v reálném čase s razítkem data / času měření
•      USB rozhraní a software pro stahování (formát CSV)
•      velký LC displej s osvětlením
•      optimální ochrana při přepravě a skladování (IP 64)

Měřicí funkce:

•      test polarity FV generátoru / FV kabelů
•      měření napětí s otevřeným obvodem pro moderní 1500 V DC systémy
•      měření zkratového proudu na FV stringech do 40 A DC
•      měření slunečního záření (W / m2) a teploty fotovoltaického modulu a okolní teploty (°C) pomocí BENNING SUN 2

BENNING SOLAR Datalogger (software pro stahování):

•      stahování naměřených hodnot z BENNING PV 3 ve formátu CSV
•      další zpracování naměřených hodnot v MS Excel®
•      Nejnovější verze je k dispozici ke stažení zdarma na TÉTO STRÁNCE

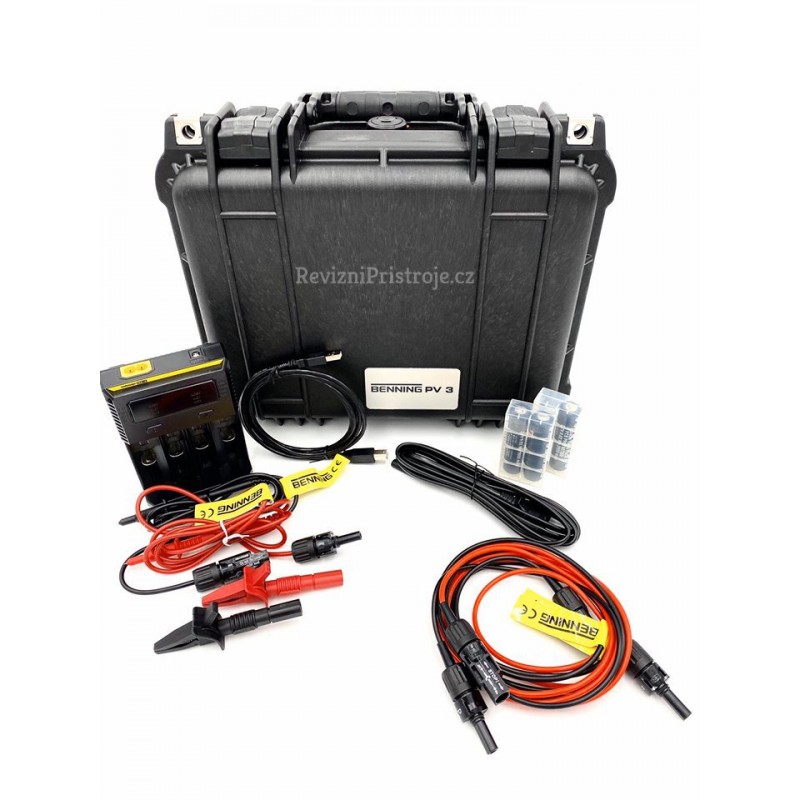

Rozsah dodávky:

• PV tester v robustním ochranném pouzdře (IP 64),
• sada měřicích vedení PV (MC4),
• sada měřicích vodičů s hrotem sondy a svorky aligátorů,
• nabíječka se 3 ks lithium-iontových baterií 3,7 V

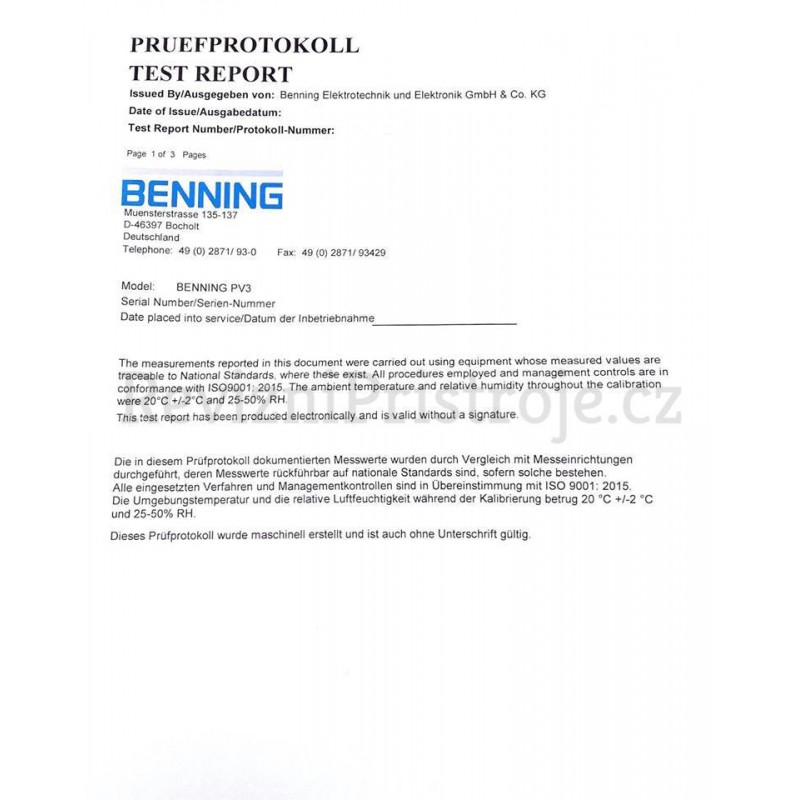

• kalibrační certifikát od výrobce (je k dispozici v obrázcích v horní části stránky)

• návod v českém jazyce

• menu přístroje není v českém jazyce

	BENNING PV 3
display	graphic display (illuminated)
polarity test	automatic
open-circuit voltage (Uo/c)	5.0 V - 1500 V
resolution/accuracy	max. 0.1 V/ ± (0.5 % + 2 digits)
short-circuit current (Is/c)	0.5 A - 40 A (max. 45 kW)
resolution/accuracy	0.01 A/ ± (1 % + 2 digits)
with wireless connection BENNING SUN 2
· insolation	100 W/m² - 1250 W/m²
· PV module/ambient temperature	-30 °C - 125 °C
measured value memory interface	999 display indications/PV strings
interface	USB type B
PC software/data format	BENNING Solar Datalogger/CSV
wireless connection BENNING SUN 2	433 MHz
batteries	3 x 3.7 V 18650 lithium-ion batteries
dimensions/weight	340 x 300 x 152 mm/5.0 kg
protection class	IP 40 (open), IP 64 (closed)
scope of delivery	PV tester in robust protective case (IP 64), set of PV measuring leads (MC4), set of measuring leads with probe tip and alligator clips, charger with 3 pieces 3.7 V lithium-ion batteries and calibration certificate
item no.	050428
