Metrel A1532XA - EVSE adaptér

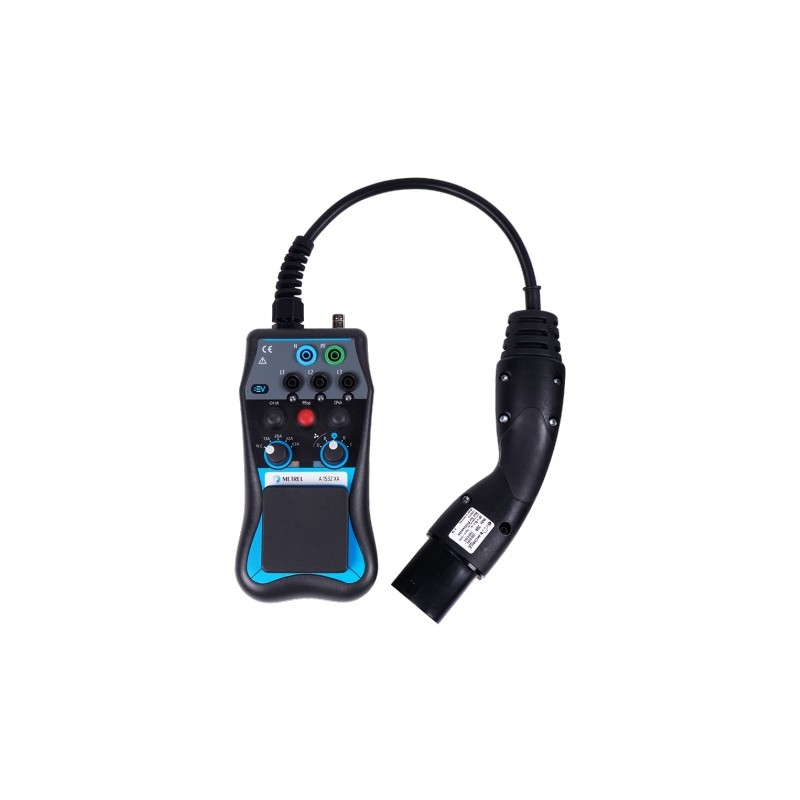

Metrel A1532XA - adaptér pro provádění revizí EV dobíjecích stanic (zátěž 13 A)

Adaptér A1532XA EVSE slouží k ověření elektrické bezpečnosti a funkčnímu testování EVSE spolu s podporovanými instalačními testery METREL. Je určen pro testování napájecího zařízení Mode 3 s konektorem typu 2. Verze XA podporuje 3-fázové testování zátěže až do 13A a různé typy chyb, včetně přerušeného PE.

A 1532XA je speciální doplněk určený pro testování dobíjecích stanic pro elektromobily (EVSE).
Adaptér pro testování nabíjecích stanic pro elektrovozy (Mode 3) s konektorem typu 2.

Rozdíl mezi A1532 a A1532XA je:

• k adaptéru A1532XA lze připojit zátěž do 13A (nutná externí zátež, např. elektrické topidlo)

• dá se simulovat chyby přerušení PE vodiče
• dá se simulovat zkrat diody (ve vedení CP je dioda, ktorá propouští pouze kladné části signálu. Její zkratování způsobí chybu komunikace)

Adaptér A 1532 EVSE je speciální příslušenství určené k testování nabíjecích stanic pro elektromobily (EVSE), který pracuje s vybranými přístroji pro testování elektrických instalací zn. Metrel.
Sestava přístroje EurotestXC MI 3152 a adaptéru A1532 je ideálním řešením pro kontrolu elektrické bezpečnosti a funkčních zkoušek nabíjecích zařízení typu EVSE pro elektromobily. Nabíjecí stanice musí být vybaveny nabíjecí zásuvkou Mennekes type 2 mode 3. Tyto zásuvky obsahují dva signální kontakty, PP (Proximity Pilot) a CP (Control Pilot), které indikují připojení elektromobilu k nabíjecí stanici, maximální proudovou zatížitelnost nabíjecieho kabelu elektromobilu.
Adaptér je přednostně určen jako příslušenství k přístroji MI 3152 EurotestXC a MI 3155 EU Eurotest XD.
V případě, že je adaptér propojen s přístrojem MI 3152 nebo MI 3155 v režimu AUTO-SEQUENCE®, bude nabíjecí stanice EVSE kompletně otestována (krok za krokem) elektricky a i funkčně stisknutím jednoho tlačítka. Součástí autosekvencie je i měření napětí generovaného stanicí, automatický test impedance všech proudových smyček a test parametrů RCD. Na výstupu pro EurotestXC je fáze L1.

EVSE adaptér po připojení ke kontrolované nabíjecí stanici (obr. Dole) simuluje připojený elektromobil. Parametry signálních kontaktů PP a CP lze nastavit ovládacími prvky na adaptéru. EurotestXC přes připojený adaptér A1532 měří a vyhodnocuje odezvu EVSE.
Kontrola bezpečnosti EVSE může zahrnovat i měření parametrů speciálních proudových chráničů typu EV reagujících na usměrněné impulzní poruchové proudy s DC složkou> 6 mA, pokud jsou v nabíjecích stanicích použity.


Adaptér A1532 je na různé úrovni kompatibilní s těmito revizními přístroji:

• MI 3155 EurotestXD
• MI 3152 EurotestXC
• MI 3152H EurotestXC 2,5 kV
• MI 3102BT Eurotest XE
• MI 3102H BT Eurotest XE 2,5 kV
• MI 3125 BT Eurotest COMBO
• MI 3100 SE EurotestEASI
• MI 3100 s Eurotest EASI
• MI 3125 EurotestCOMBO
• MI 3105 EurotestXA
• MI 3101 EurtotestAT

* Funkční testy a AUTO SEQUENCE® jsou podporovány pouze na testerech MI 3155 Eurotest XD, MI 3152 EurotestXC a MI 3152 H EurotestXC 2,5 kV.
** Tisk zpráv je k dispozici pouze prostřednictvím PC softwaru MESM.
Licenci MESM (P 1101) je třeba zakoupit samostatně.

K adaptéru A1532XA se dá připojit prakticky libovolný přístroj, který umí měřit příslušné parametry. Adaptér A1532 (XA) slouží v tomto případe jen jako "interface", tj. přivádí napětí ze zásuvky EVSE do standardních zdířek/zásuvky, ke kterým se připojí měřicí přístroj.
Ideální je použít přistroje Metrel MI3155 a MI3152, ktoré mají i automatické postupy pro zkoušky/měření EVSE. Pokud máte přístroje MI3155 a MI3152 staršího data výroby, nemsuí obsahovat automatické postupy pro měření EVSE - doporučujeme provést aktualizaci firmware pomocí programu MES Manager, ktorý je dodáván s přístrojem.

Parametry:

Vstupní napětí	400 V (3 fáze)
Kmitočet	50 Hz
Měřicí proud	13 A, 20 A, 32 A, 63 A
Měřicí zásuvka	typ 2
Režim připojení	MODE 3 dle ČSN EN 61851-1 ed. 2
Kategorie přepětí	300V CAT II
Krytí přístroje	IP40
Třída ochrany	II (dvojitá izolace)
Rozměry	200 mm x 100 mm x 70 mm
Hmotnost	0,82 kg
Rozsah pracovních teplot	0 ... 40 °C

Rozsah dodávky:

• Přístroj A1532XA
• Návod k používání
• Brašna na přístroj
• Záruční list
• Kartónový obal
• Kalibrační list od výrobce (viz obrázky)

Výsledek funkční zkoušky EVSE pomocí multifunkčního testeru Eurotest XD a A1532 (viz obrázek):

Pomocí EVSE adaptéru A 1532 lze testovat bezpečnostní a funkční prvky dobíjecích stanic pro elektromobily, který pracuje s vybranými přístroji pro testování elektrických instalací zn. Metrel. Tyto zásuvky obsahují dva signální kontakty PP (Proximity Pilot) a CP (Control Pilot), které indikují připojení elektromobilu k dobíjecí zásuvce, maximální proudovou zatížitelnost dobíjecího kabelu elektromobilu a zahajuje dobíjení příslušným proudem, jestliže je vyhodnocena kompatibilita podmínek dobíjení pro připojený elektromobil.

EVSE adaptér po připojení ke kontrolované dobíjecí stanici (obr. nahoře) simuluje elektromobil. Parametry signálních kontaktů PP a CP lze nastavit ovládacími prvky na adaptéru. Přes adaptér připojený EurotestXC potom měří a vyhodnocuje odezvu EVSE. Pro testování EVSE disponuje EurotestXC naprogramovanou autosekvencí, po jejímž spuštění proběhne test automaticky. Příklad takovéauto sekvence je uveden na obr. Jak je z obr. zřejmé, součástí autosekvence je i měření napětí generovaného stanicí, automatický test impedance všech proudových smyček a test parametrů RCD.

Součástí kontroly bezpečnosti EVSE může být také měření parametrů speciálních proudových chráničů typu EV reagujících na usměrněné pulzní poruchové proudy s DC složkou >6 mA, jsou-li v nabíjecích stanicích použity.
