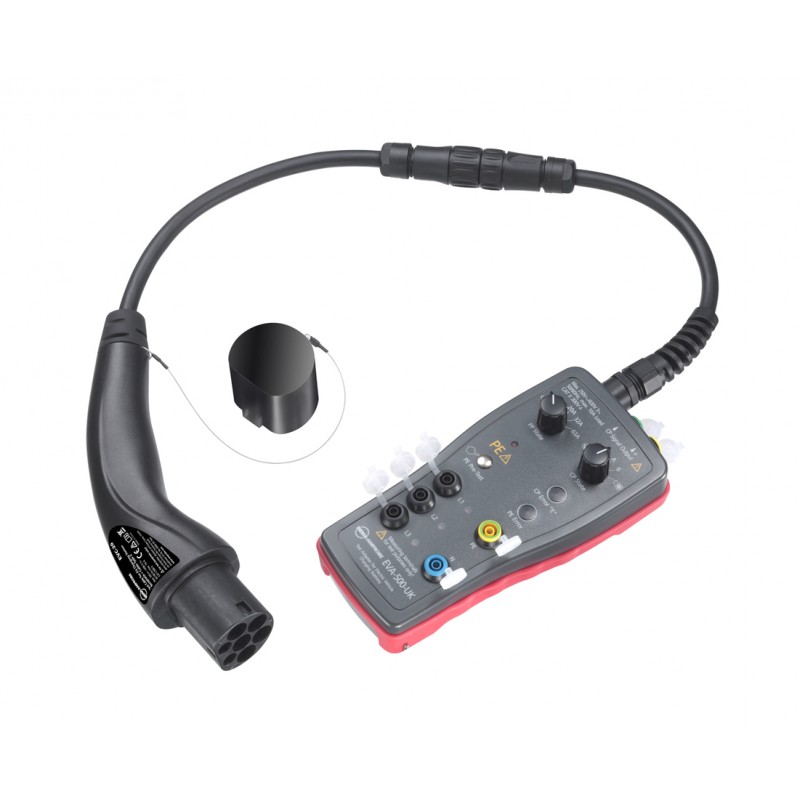

Amprobe EV-520-F KIT - Adaptér pro testování nabíjecích stanic

Amprobe EV 520 F KIT - Testovací adaptér pro elektrické nabíjecí stanice

Získejte přístup k výstupu nabíjecí stanice pro provedení bezpečnostních a funkčních testů při simulaci přítomnosti elektrického vozidla. Sady testovacích adaptérů řady EV-500 jsou určeny k testování funkce a bezpečnosti režimu nabíjecích stanic 3 pro nabíjení střídavým proudem. Adaptérová sada umožňuje provádět testy v kombinaci s příslušnými zkušebními přístroji, jako je instalační tester (např. Série Beha-Amprobe ProInstall).

Vlastnosti EV-520:

• Předběžný test PE: S tímto bezpečnostním prvkem lze testovat vodič PE na přítomnost nebezpečného napětí proti zemi
• Stav přiblížení (PP) „Kabelová simulace“: S otočným přepínačem PP State může adaptér simulovat různé zátěže z nabíjecích kabelů
• Řídicí Pilot (CP) stav „Simulace vozidla“: S otočným přepínačem CP State lze simulovat různé stavy nabíjení
• Simulace chyby CP „E“
• Simulace chyby PE (zemní porucha)
• Vhodné pro nabíjecí stanice vozidla s režimem nabíjení 3
• Konektory EV pro typ 2 a typ 1
• Měřicí svorky L1, L2, L3, N a PE pro připojení zkušebního zařízení, jako je instalační tester k provedení bezpečnostních a funkčních zkoušek
• Svorky pro výstup signálu CP pro kontrolu komunikace mezi adaptérem (= simulované elektrické vozidlo) a nabíjecí stanicí
• Samostatná indikace fází pomocí tří LED kontrolek pro snadnou kontrolu napět
• Síťová zásuvka nabízí možnost připojení externího zátěže k ověření, zda elektroměr funguje a počítá správným způsobem
• Stupeň krytí IP 54 - Ochrana proti prachu a stříkající vodě
• Rozměry: 110 × 45 × 220 mm
• Hmotnost: přibližně 1 kg (včetně EVC-20)

Rozsah dodávky:

• Adaptér EVA-500-F,
• kabel EVC-20 typ2,
• přenosné pouzdro,
• návod k obsluze
