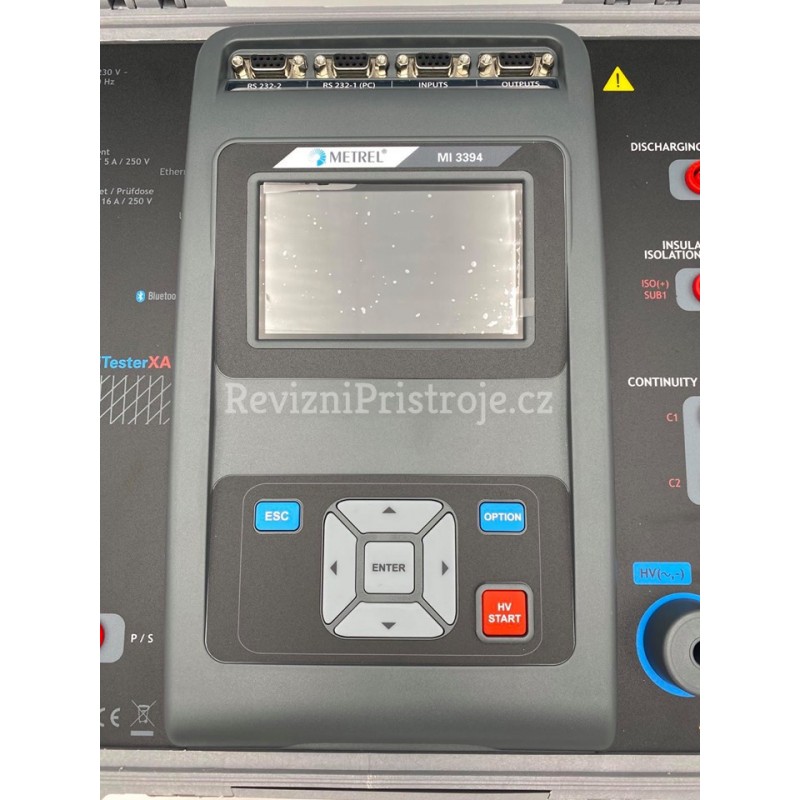

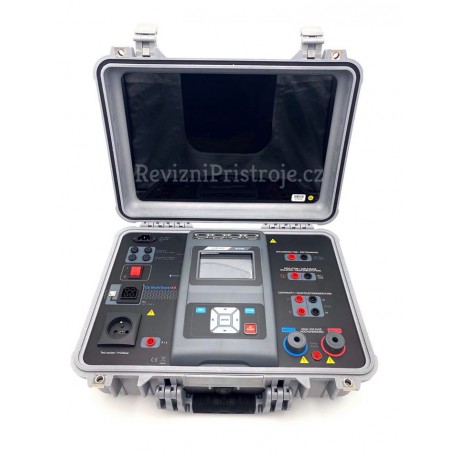

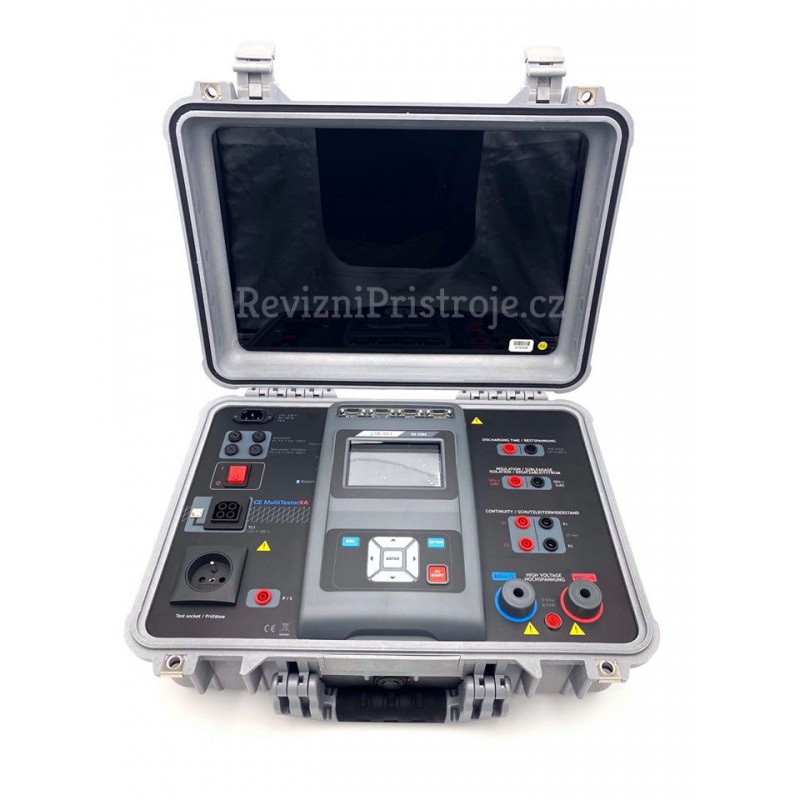

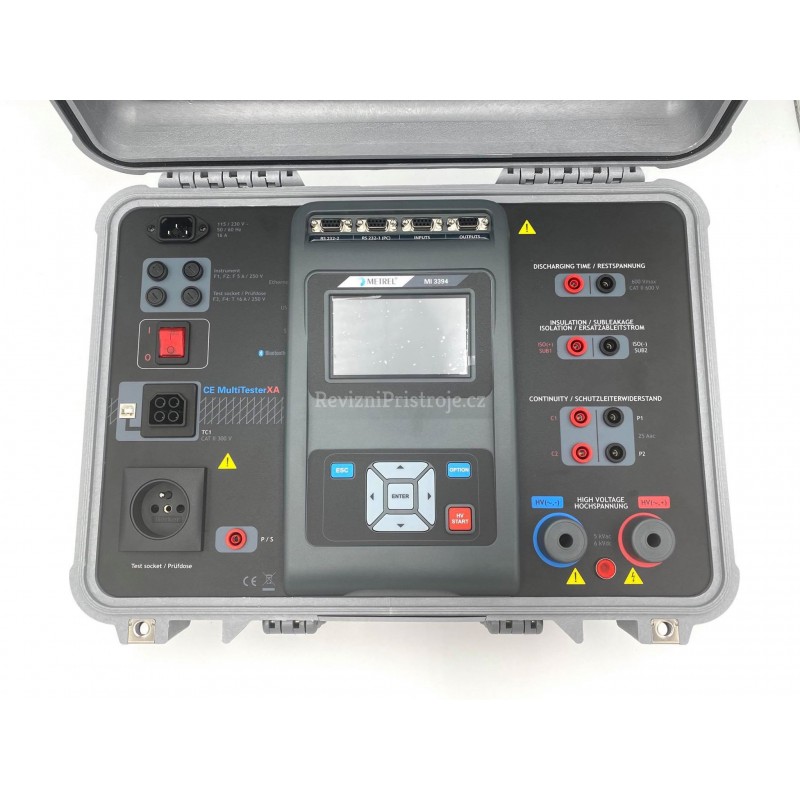

MI 3394 EU MultiTesterXA - tester el. spotřebičů a el. nářadí

Metrel MI 3394 EU MultiTester XA Euro Set - Tester spotrebičů, strojů, rozváděčů

Profesionální přenosný přístroj pro provádění revizí elektrických spotřebičů, strojů a rozváděčů. Ideální jako zkušební zařízení do výroby. Sestava Euro Set se oproti sestavám Standard Set, Line set a Lab set liší příslušenstvím v sadě, přístroj jako takový je stejný.

Funkce a vlastnosti přístroje:

Kontrola spojitosti ochranného obvodu

• Měřicí proud lze volit v hodnotách 200 mA, 4 A, 10 A nebo 25 A. Měřicí proud je střídavý (AC). Při proudu 10 A lze měřit úbytek napětí na měřeném obvodu.
• Měření lze provést dvouvodičovou nebo čtyřvodičovou metodou. Je možné vykompenzovat odpor měřicích vodičů.

Zkouška přiloženým napětím

• Zkušební napětí střídavé 100 V až 5000 V s kroky 10V, nastavení doby trvání zkoušky 1 až 120 sekund.
• Zkušební napětí stejnosměrné 500 V až 6000 V s kroky 50V, nastavení doby trvání zkoušky 1 až 120 sekund.

Měření izolačního odporu

• Měřicí napětí lze volit v hodnotách 50 V, 100 V, 250 V, 500 V, 1000 V. Dobu trvání měření lze nastavit 2 až 180 sekund.

Měření unikajících proudů

• Náhradní metodou - měřicí napětí je 40 V AC,
• Rozdílový unikající proud
• Proud vodičem PE
• Dotykový proud

Měření vybíjecího času

• Měří dobu, za kterou napětí na napájecích svorkách spotřebiče po odpojení napájecího napětí poklesne na bezpečnou velikost (např. vybíjení filtrů ve zdroji spotřebiče).

Funkční test

• Měří napětí, proud, činný výkon, jalový výkon, zdánlivý výkon, účinník, celkové harmonické zkreslení napětí a proudu kontrolovaného spotřebiče.
• Maximální příkon spotřebiče je 3500 W.
• Stejné měření lze provést pro unikající proudy.

Další vlastnosti:
- Lze používat v sítích TT, TN, IT s napětím 110 V nebo 230 V a kmitočtem 50 Hz nebo 60 Hz.
- Umožňuje provádět měření jednotlivě v měřicích svorkách nebo automaticky v jedné zásuvce.
- Lze připojit měřicí adapter A 1460 CE adaptér a pomocí něj provádět automatické postupy měření.
- Umožňuje vložit paměťovou kartu microSD s kapacitou až 32 GB.
- Komunikuje s PC pomocí RS 232, USB a Bluetooth pro přenos dat do/z PC a dálkové ovládání přístroje.
- V přístroji lze vytvářet uživatelské účty chráněné heslem.
- Přístroj umožňuje vytváření a používání Auto Sequence^® - předem naprogramované postupy měření..
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.

Hmotnost: 17,3 kg
Rozměry: 435 x 155 x 292 mm

        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Použití:

• Laboratoře
• Výrobní linky
• Specializované dílny

Normy:

• Měření:
  • IEC 60335
  • IEC 61439
  • IEC 60598
  • IEC 60950
  • IEC 61010
  • VDE 0701-702
  • EN 50191
• Bezpečnost:
  • EN 61010-1
  • EN 61010-2-030
  • EN 61010-031
  • EN 61557
• Elektormagnetická kompatibilita:
  • EN 61326-1

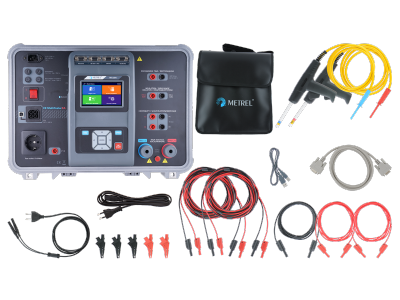

Rozsah dodavky:

• Přístroj CE MultiTesterXA MI 3394 vo verzi Euro Set
• Brašna na příslušenství
• VN měřicí pistole s vodičem 2 m, 2 ks
• Vodič pro měření spojitosti 2,5 m, 2 ks
• Vodič pro měření spojitosti červený 1,5 m
• Měřicí vodič černý 2,5 m
• Měřicí vodič červený 2,5 m
• Krokosvorka černá, 2 ks
• Krokosvorka červená, 3 ks
• Kabel pro měření vybíjecího času
• Síťový kabel ( 3 x 1,5 mm²)
• Kabel RS232
• Kabel USB
• Licence základní verze PC programu Metrel ES Manager (licence je nahrána v přístroji)
• Tištěná stručná uživatelská příručka v češtině
• CD ILLKO s podrobným návodem k používání v češtině (plus případná další dokumentace)
• CD Metrel s anglickou dokumentací k přístroji a PC program Metrel ES Manager v češtině

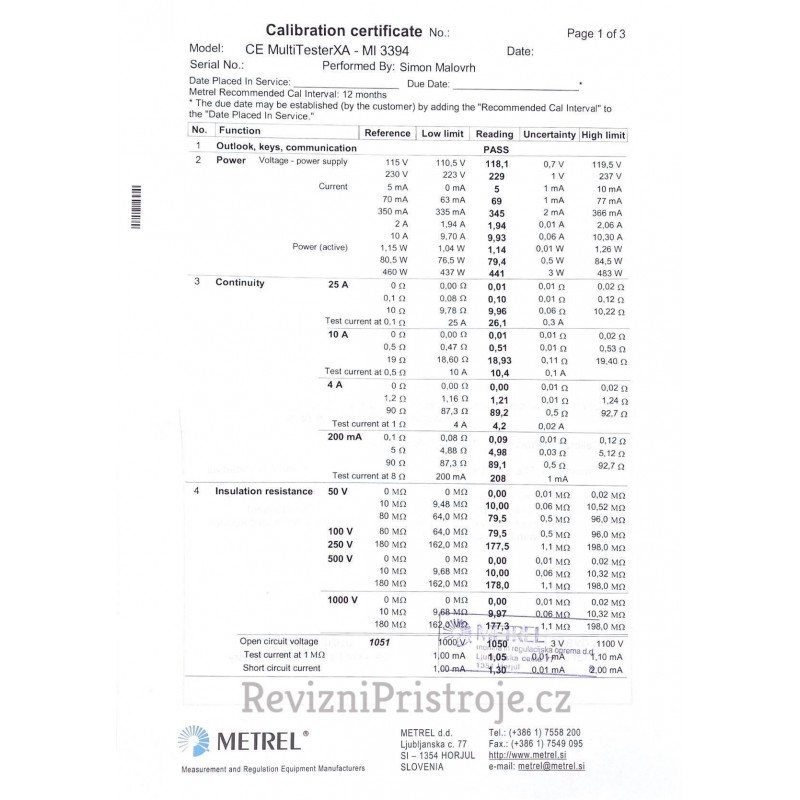

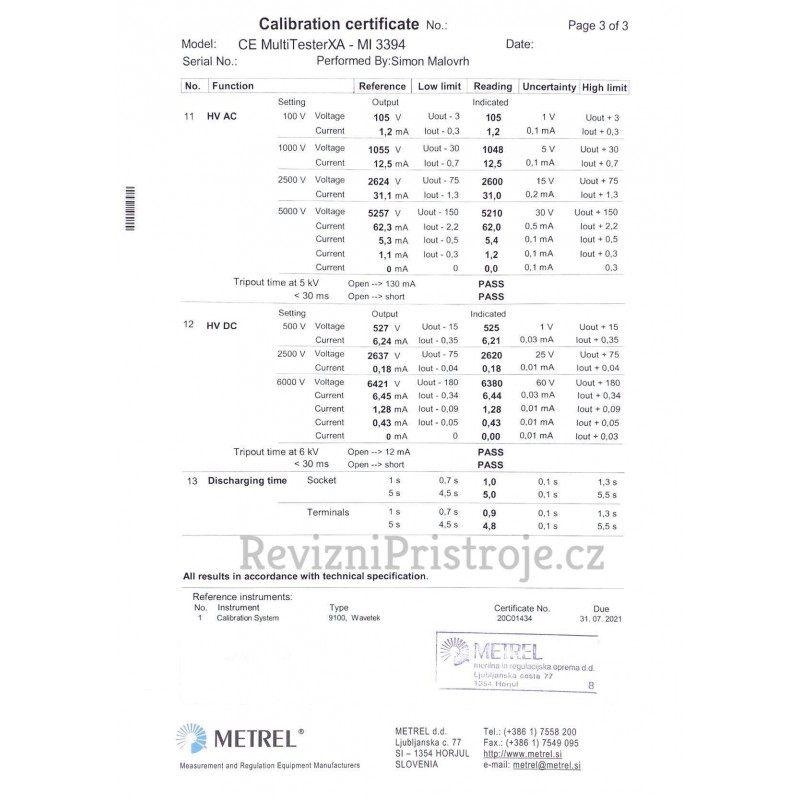

• Kalibrační list
• Záruční list
• Kartónový obal
• Sada MI3394 EU SET navíc obsahuje i 2 ks HV testovací pistole s 2m kabely (S2078)

Spojitost (200 mA, 4 A, 10 A, 25 A):

Odpor - R

Úbytek napětí (pro proud 10A) - ΔU

Přiložené napětí střídavé:

Napětí - U

Proud - I

Přiložené napětí stejnosměrné:

Napětí - U

Proud - I

Izolační odpor

Odpor - Riso

 Napětí - Um

Unikající proudy

Náhradní unikající proud - I_náhr

Rozdílový unikající proud - I_roz

PE unikající proud - Ipe

Dotykový proud - I_dot

Funkční test

Činný výkon - P

Zdánlivý výkon - S

Jalový výkon - Q

Celkové harmonické zkreslení napětí - THDU

Celkové harmonické zkreslení proudu - THDI

Účiník - PF

Kosinus φ - cos φ

Napětí - U

Proud - I

Vybíjecí čas

Vybíjecí čas - t

Špičkové napětí - Up

Všeobecně

Napájení

Kategorie přepětí - měření

Bezpečnost

Ovládání

Ostatní

Nejistoty měření jsou platné 1 rok v referenčních podmínkách. Teplotní koeficient mimo referenční rozsah teplot je 0,2 % z MH na 1 °C + 1D.

Pozn.: * MH značí měřenou hodnotu, D značí digit
